Manuels Connexes pour Shure MV7+
Sommaire des Matières pour Shure MV7+
- Page 1 MV7+ Microphone pour podcast In the MV7+ online user guide, learn how to connect, configure, and customize the MV7+ microphone. Use MV7+ with MOTIV Mix or MOTIV mobile apps to adjust and fine-tune settings. Version: 1.0 (2024-D)
- Page 2 Shure Incorporated Table of Contents Mise à jour du firmware MV7+ Microphone pour podcast Laisser l’équipement connecté pendant les mises à jour 1 Mettre le firmware à jour Configuration requise Consignes de sécurité importantes pour les micro Configuration système requise et compatibilité : Mac phones passifs Configuration système requise et compatibilité...
- Page 3 Shure Incorporated MV7+ Microphone pour podcast Mettre le firmware à jour Pour une expérience optimale, maintenir le firmware de l’appareil à jour. Consignes de sécurité importantes pour les microphones passifs PRÉCAUTIONS DE SÉCURITÉ Avant d’utiliser ce produit, prière de lire les avertissements et consignes de sécurité ci-joints et de les conserver.

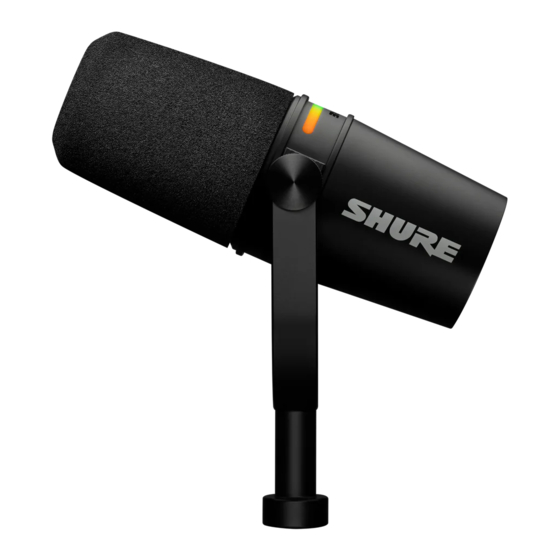

- Page 4 Description générale Le Shure MV7+ est un microphone dynamique USB de qualité professionnelle, idéal pour les applications de micro de proximi- té qui nécessitent une reproduction de la voix avec un son équilibré. Le MV7+ offre une technologie d’isolation vocale et un mode Niveau auto optimisé.
- Page 5 Utiliser le câble USBC pour brancher le microphone sur l’ordinateur. Le panneau LED sur le MV7+ s’allume quand la connexion est établie. TéléchargementMOTIV Mix à l’adresse http://www.shure.com/MOTIVMix. Votre ordinateur peut demander la permission d’utiliser l’équipement externe la première fois que l’application est ou- verte.
- Page 6 Shure Incorporated Sorties du MV7+ • Sortie XLR passive : Raccorder aux mélangeurs et interfaces XLR. Remarque : L’audio XLR n’est pas affecté par les réglages du logiciel. • Sortie de retour 3,5 mm : À raccorder à un casque ou à des écouteurs pour un contrôle sans latence.
- Page 7 Shure Incorporated 7/18...
- Page 8 Shure Incorporated ① Couper/rétablir le son Cliquer sur ce bouton pour couper ou rétablir le son sur le MV7+. Le son du MV7+ peut également être coupé ou rétabli en touchant le panneau LED. ② Verrouillage coupure du son Sélectionner l’icône de verrouillage pour verrouiller ou déverrouiller l’état de la coupure du son du microphone.
- Page 9 Shure Incorporated Échec de la connexion via USBC : si le microphone ne parvient pas à se connecter via l’USB-C, le panneau à LED devient jaune. Coupure du son : lorsque le son de l’appareil est coupé, le panneau à LED affiche des lumières rouges ondulant du centre vers l’extérieur.
- Page 10 Vérifier si une mise à jour du firmware est disponible dans MOTIV Mix, MOTIV pour iOS et Android, ou MOTIV Video pour iOS et Android. Remarque : Contacter le service Réparations & Pièces détachées de Shure en cas de problèmes persistants. Mise à jour du firmware Pour profiter des fonctionnalités supplémentaires et des améliorations de conception, mettre à...
- Page 11 Remarque : Voir MOTIV Mix, MOTIV pour iOS et Android, ou les pages produit MOTIV Video pour plus d’informations sur les appareils Android pris en charge. Additional Resources • Shure Knowledge Base FAQs • Training from the Shure Audio Institute • Microphone Techniques for Recording • Houses of Worship Systems Guide •...
- Page 12 USB Audio classe 2 (UAC2), alimenté par bus USB-C (USB 2.0 ou supérieur) Homologué par MFi Compatibilité logicielle Bureau Application de bureau MOTIV Mix Portable Applications audio et vidéo Shure MOTIV Impédance en sortie (à 1 kHz avec connexion XLR) 350 Ω à 1 kHz 12/18...
- Page 13 Shure Incorporated Type de connecteur USB-C et XLR Type de montage Montage fileté 5/8"-27 Boîtier Aluminium moulé Poids net 573,5 g (1,26 lbs) Câble Comprend un (1) câble USB-C à USB-C de 3 m Polarité Une pression positive sur la membrane génère une tension positive sur la broche XLR 2 par rapport à la broche 3 Protection d’alimentation fantôme...
- Page 14 Shure Incorporated Courbe de directivité typique Dimensions hors tout Assemblage de l’armature du MV7+ L’armature du MV7+ permet à un podcasteur d’être flexible avec l’orientation du micro. Desserrer les boutons de l’armature pour pouvoir régler le microphone selon différents angles. Si le microphone se détache de l’armature, voici les étapes à suivre pour l’assembler dans le bon ordre afin de garantir qu’il est bien monté.
- Page 15 Shure Incorporated Empiler les rondelles sur le bouton fileté. ◦ Placer une rondelle en plastique noir sur le bouton. ◦ Placer ensuite un côté de l’armature. ◦ Puis mettre la deuxième rondelle en plastique noir. ◦ Placer la rondelle argentée plate puis la fine rondelle à ressort sur le bouton fileté.
- Page 16 Cet appareil numérique de classe B est conforme à la norme ICES-003 (Canada). Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Pour plus d’informations sur la partie responsable et d’autres questions sur la conformité FCC, contacter Shure Incorporated, 5800 W. Touhy Avenue, Niles, Illinois 60714-4608 U.S.A.
- Page 17 Remarque : Le test repose sur l’utilisation des types de câbles fournis et recommandés. L’utilisation de types de câbles autres que blindés peut dégrader les performances CEM. Avis CE Shure Incorporated certifie que ce produit avec le marquage CE est conforme aux exigences de l’Union européenne. Le texte complet de la déclaration de conformité UE est disponible sur le site suivant : https://www.shure.com/en-EU/support/ declarations-of-conformity.
- Page 18 (UE) et le Royaume-Uni (UK). Les informations sur les substances de très haute dange- rosité pour l’environnement contenues dans les produits Shure avec une concentration supérieure à 0,1 % en poids (p/p) sont disponibles sur demande.
