Manuels Connexes pour Shure MX412
Sommaire des Matières pour Shure MX412
- Page 1 MX412, MX418, MX424 Microphones à col de cygne Online user guide for Shure Microflex MX400 Series miniature gooseneck-mounted electret condenser microphones. Version: 5.1 (2021-C)
- Page 2 Shure Incorporated Table of Contents Microphone Placement MX412, MX418, MX424 Microphones à col de cygne Installation permanente General Description Flasque Shock Mount Interchangeable Cartridges Caractéristiques Bonnette anti-vent encliquetable Homologations Gain du préampli 2/12...

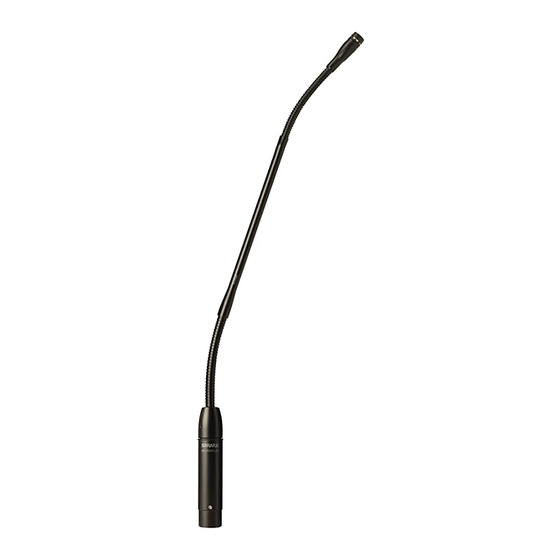

- Page 3 Shure Incorporated MX412, MX418, MX424 Microphones à col de cygne General Description ® The Shure Microflex MX412, MX418, and MX424 microphones are miniature gooseneck-mounted electret condenser micro- phones designed primarily for speech and vocal pickup. They can be mounted on lecterns, pulpits, or conference tables. All models include a preamplifier and are available with interchangeable cartridges.
- Page 4 Shure Incorporated 4/12...
- Page 5 • Assure une protection de 30 dB contre les plosives. Gain du préampli Si nécessaire, il est possible de réduire de 12 dB le gain du préamplificateur. Contacter un centre de réparations Shure agréé pour plus de détails. Microphone Placement •...
- Page 6 Shure Incorporated Shock Mount Drill a 44 mm (1-3/4 in.) diameter hole in desired mounting surface. Mark and drill starter holes for screws, using shock mount as a template. Secure shock mount to mounting surface with screws. Thread the supplied adapter onto the microphone before inserting it into the shock mount.
- Page 7 Shure Incorporated Caractéristiques Type Condensateur à électret Réponse en fréquence 50–17000 Hz Courbe de directivité MX412/C, MX418/C, MX424/C Cardioïde MX412/S, MX418/S, MX424/S Supercardioïde Impédance de sortie 180 Ω Configuration de sortie Symétrique active 7/12...
- Page 8 Shure Incorporated Sensibilité à 1 kHz, tension en circuit ouvert Cardioïde –35 dBV/Pa(18 mV) Supercardioïde –34 dBV/Pa(21 mV) SPL maximum 1 kHz avec DHT de 1 %, Charge de 1 kΩ Cardioïde 124 dB Supercardioïde 123 dB Bruit propre pondéré en A Cardioïde 28 dB SPL Supercardioïde...
- Page 9 Shure Incorporated Alimentation 11–52 V c.c., 2,0 mA 9/12...
- Page 10 Shure Incorporated 10/12...
- Page 11 Shure Incorporated 11/12...
- Page 12 Homologations Conforme aux exigences essentielles de toutes les directives européennes applicables. Autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de Shure Incorporated ou de ses représentants européens. Pour les coordonnées, visiter www.shure.com La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen :...
