Agri-Alert 9600 Mode D'emploi page 5

Sortie programmable — Le KPB-400 est doté d'une sortie programmable que l'on peut

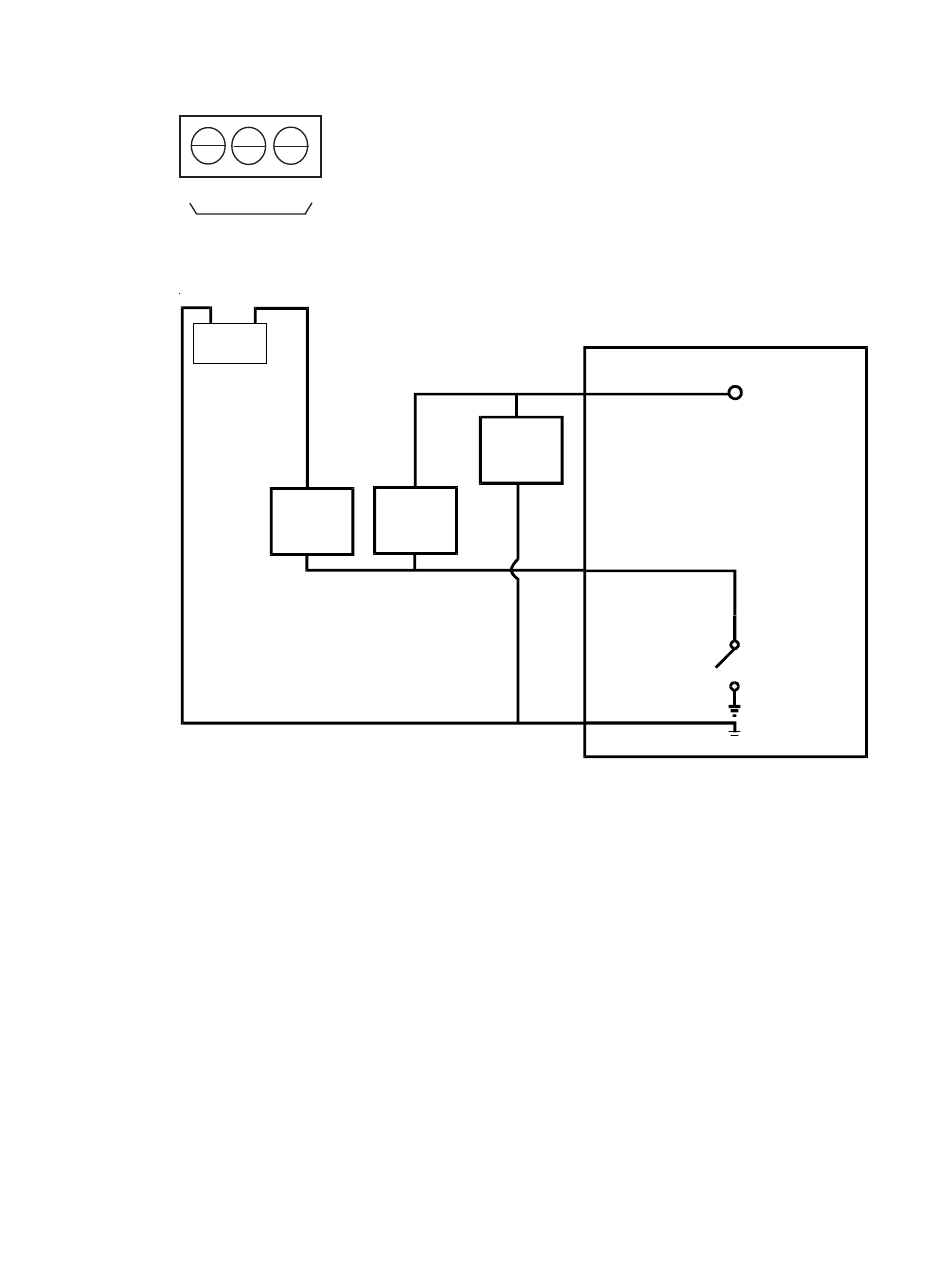

activer du clavier ou par téléphone ou en cas d'alarme. Le diagramme ci-bas montre
trois exemples de branchement pour la sortie programmable.
+SBV
AUX PWR
-
+12V
SORTIE: +SBV - GND: 8-28VDC, 50mA max., 1400mW max.
PGM
GND
+
+
CHARGE 2
CHARGE 1
-
PGM - GND: 28VDC max, 50mA max., 1400mW max.
+SBV
+
CHARGE 3
+
-
PGM
-
GND
KPB 400
5
KPB-400.rev.04
