D est le diamètre du point lumineux simulé réglé par l'utilisateur. Les ouvertures
synthétiques (ou diamètre de point lumineux simulé) se situent entre 100µm (4mil)
et 500 µm (20mil). Le dépassement de cette limite, au-dessus ou en dessous, n'a
lieu que dans des cas exceptionnels.
11.8 Prédéfinir la taille de l'image de mesure
L'image de mesure peut être considérablement agrandie ou réduite.

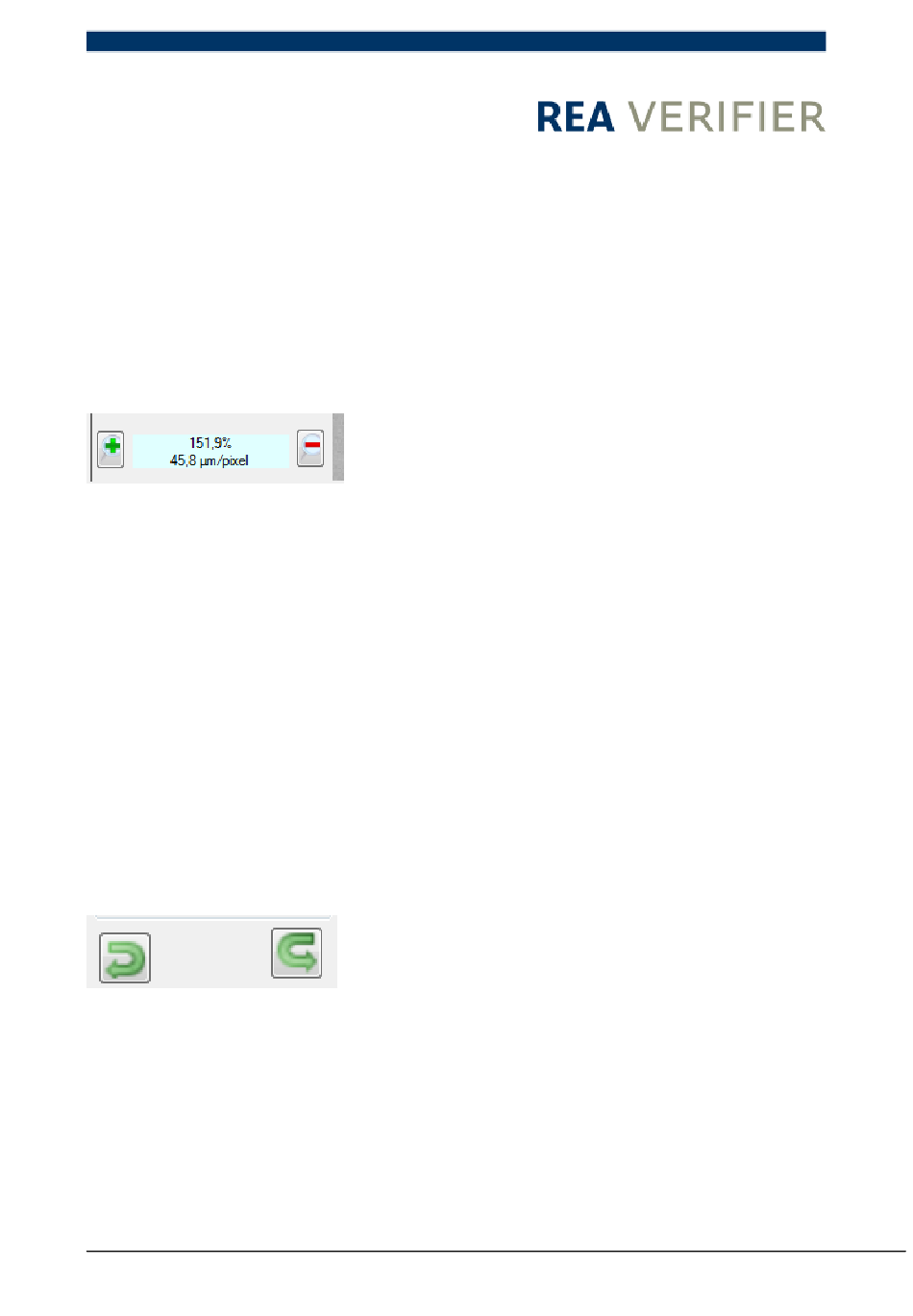

Les boutons
permettent de modifier l'affichage. Le pourcentage indique l'ampleur du
grossissement. La valeur 45,8 μm/pixel dépend de la distance focale de l'objectif
utilisé et est ajustée par le réglage.
Lorsque le curseur de la souris est placé dans l'image, l'affichage de cette dernière
peut être réduit ou agrandit en tournant la molette. Elle peut être tellement agrandie
que les pixels individuels de la puce de la caméra deviennent visibles et
reconnaissables.
11.9 Rotation de l'image
En fonction de la position du REA VeriCube, le mouvement de l'image ne suit pas la
direction à laquelle on s'attendrait de manière intuitive. C'est pourquoi, l'image peut
être basculée à l'aide des flèches vertes
jusqu'à ce que le mouvement coïncide avec ce qui est attendu intuitivement.
© REA Elektronik GmbH, Teichwiesenstraße 1 D-64367 Muehltal
REA VeriCube Manuel d'utilisation Version 2 – 08/2015
Page 49 sur 78
