TREND IQ41 Serie Consignes D'installation

Important : Conserver ces instructions
Ces instructions ne doivent être utilisées que par
du personnel d'entretien qualifié.
est utilisé d'une manière non conforme à ces instructions,
la protection assurée par cet équipement peut en être affectée.
CONTENU
1 Contenu de la boîte .......................................................1
2 Stockage .......................................................................1
3 Installation .....................................................................1
4 Retrait du rail DIN ........................................................11
1 CONTENU DE LA BOÎTE
3

INSTALLATION

Étiquettes utilisées sur IQ41x
Attention, consulter la documentation
!
Attention, risque d'électrocution
Connecteur de boucle de courant Trend
Connecteur Wallbus
Indicateurs/connecteur Ethernet
Connecteur universel d'entrée
Connecteur d'entrée numérique
Connecteur d'alimentation auxiliaire de sortie
+V
12
Connecteur de sortie analogique (IQ412 uniquement)
C
Connecteur de sortie numérique
Port de supervision local RS232
Remarque : Ce port assure l'alimentation du produit
RD ou SDU connecté qui est dans les limites décrites
par EN60950-1 (Tableau 2B).
Connecteur d'alimentation d'entrée 230 V c.a.
(../230 uniquement)
Connecteur d'alimentation d'entrée 24 V c.a.
0V 24V
(../24VAC uniquement)
1 2 3
Port USB local de programmation
Voyant d'alimentation
Indicateur de surveillance
Indicateur LAN OK
Indicateur/Bouton d'entretien
Instructions d'installation des contrôleurs de la série IQ41x - Montage TG201250FRA Version 13 ; 4 février 2020. Applicable à la version 4.30.
Consignes d'installation - Montage
Contrôleurs de la série
GB
IT
Si cet équipement
https://partners.trendcontrols.com
5
6
7
2
Instructions -25 °C
d'installation de (-13 °F)
IQ41x - Montage
(TG201250)
Remarque : pour les températures inférieures à 0 ºC (32 °F),
il est important de faire en sorte qu'il n'y ait pas de condensation
sur ou dans l'unité.
Il est recommandé d'effectuer l'installation conformément
aux pratiques locales en matière de sécurité électrique
(par ex., selon les Directives HSE en matière de sécurité
des installations électriques sur les lieux de travail
de 1989, Code électrique national des États-Unis).
Tout dispositif connecté doit être isolé du réseau par une
isolation renforcée.
DE DK ES FI FR
PL SE
NL NO RU
Maintenance sur le terrain ..........................................12
Élimination ...................................................................12
Contrat de licence d'utilisation ....................................12
STOCKAGE
0
+60 °C
(+140 °F)
H O
2
ATTENTION Le retrait du couvercle expose à des
tensions dangereuses.
ATTENTION: Afin de réduire le risque d'électrocution
ou d'incendie, ne pas connecter la sortie de deux circuits
de classe 2 différents..

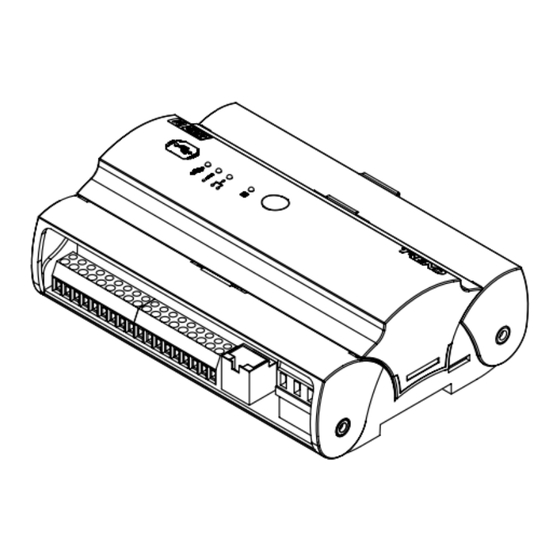

IQ41x
90 % d'HR
1
