Contrôleur IQ5
BACnet
est une marque commerciale de ASHRAE.
™
Description

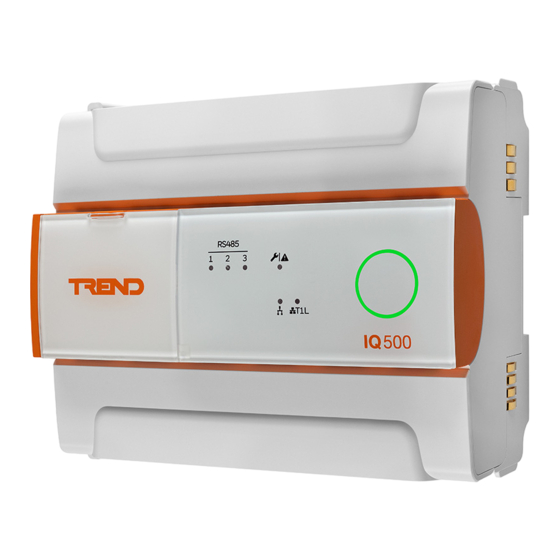

Le contrôleur IQ™5 constitue une plateforme de contrôle sécurisée et
polyvalente pour les systèmes de gestion des bâtiments et de l'énergie.
Avec
trois
ports Ethernet et trois ports RS-485 intégrés, l'IQ5 permet
non seulement de créer un puissant réseau Trend, mais aussi de
s'interfacer avec une large gamme d'équipements tiers utilisant BACnet,
Modbus, M-Bus, MSTP et bien plus encore.
L'IQ5 s'intègre avec les derniers modules d'entrée/sortie IQ5-IO sur
un bus T1L à grande vitesse. Un bus séparé est également prévu pour
les modules E/S des gammes IQ4 et XCITE. Des options de licence
flexibles permettent de configurer facilement les fonctionnalités de l'IQ5
et le nombre de canaux d'E/S en fonction de l'application souhaitée.
Physique
Fiche technique du contrôleur IQ5
140 mm (5,51 po)
144,5 mm (5,69 po)
TA201480FRA Version 23 Octobre. 2023. Applicable à la version 1.00
Caractéristiques
▪ IQ5 est conçu pour répondre à la norme ISA ISA/IEC 62443-4-2 et a été
développé à l'aide de processus entièrement certifiés ISA/CEI 62443-4-1.
▪ Bus T1L sécurisé à grande vitesse pour les modules E/S IQ5
▪ Bus E/S compatible pour les modules E/S IQ4 et XCITE (IQ3)
▪ 3 ports Ethernet Gigabit commutés
▪ 3 ports
RS-485 embarqués pour Modbus, M-Bus, MSTP et XNC
▪ BACnet sur IP
▪ Automatisation de la synchronisation horaire et de l'heure d'été via SNTP
▪ Services web XML intégrés en standard
▪ Montage sur rail DIN, boîtier standard DIN 19 taille 2
▪ Port USB pour superviseur local/port de programmation
▪ Alimentation d'entrée 24 Vac/Vcc
54,5 mm (2,15 po)
60 mm (2,36 po)
Fiche technique
IQ5
Contrôleur
1
