TREND IQ422 Consignes D'installation

Important : Conserver ces instructions
Ces instructions ne doivent être utilisées que par
du personnel d'entretien qualifié.
est utilisé d'une manière non conforme à ces instructions,
la protection assurée par cet équipement peut en être affectée.
CONTENU
1 Contenu de la boîte .......................................................1
2 Stockage .......................................................................1
3 Installation .....................................................................1
1 CONTENU DE LA BOÎTE
3 INSTALLATION

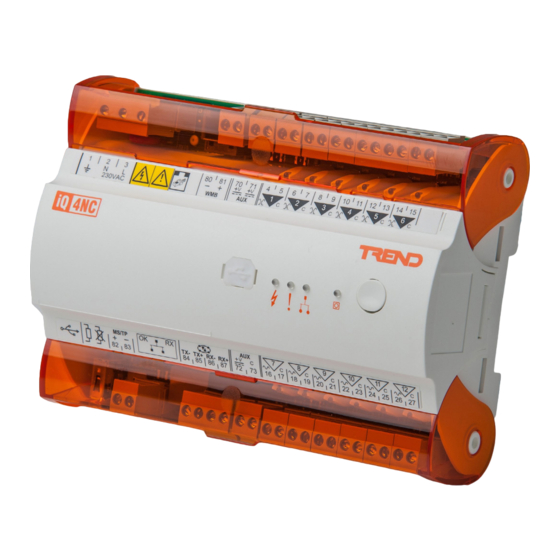

Étiquettes utilisées sur les contrôleurs IQ422,
IQ4NC/00, IQ4NC/12
Attention, consulter la documentation
!
Attention, risque d'électrocution
Connecteur d'alimentation d'entrée
1 2 3
N L
230 V c.a. (../230 uniquement)
230VAC
Connecteur d'alimentation d'entrée 24 V c.a.
1 2 3
0V 24V (../24VAC uniquement)
Port de supervision local RS-232
Remarque : Ce port assure l'alimentation du produit
RD ou SDU connecté qui est dans les limites décrites
par EN60950-1 (Tableau 2B).
Connecteur Wallbus
80 81
(pas sur IQ4NC/00/.. ni IQ422/00/XNC/..)
Connecteurs d'alimentation auxiliaire de sortie
70 71 AUX
+V
+V +V C
(pas sur IQ4NC/00/.. ni IQ422/00/XNC/..)
72 73
AUX
Connecteur universel d'entrée
n n
1
(pas sur IQ4NC/00/.. ni IQ422/00/XNC/..)
USB (pour utilisation future)
Terminateur pour MS/TP
(utilisé sur IQ4NC uniquement)
ou RS-485 (utilisé sur IQ422/../XNC/.. uniquement)
Connecteur MS/TP (IQ4NC uniquement)
MS/TP
82 83
Connecteur RS-485
RS-485
(utilisé sur IQ422/../XNC/.. et /INT uniquement)
82 83
Indicateurs/connecteur Ethernet
Instructions d'installation des contrôleurs IQ422, IQ4NC/00, IQ4NC/12 - Montage TG201264FRA Version 12 ; 4 février 2020. Applicable à la version 4.30.
Consignes d'installation - Montage
IQ422, IQ4NC/00, IQ4NC/12
Si cet équipement
Instructions d'installation
du IQ422, IQ4NC/00,
IQ4NC/12 - Montage
(TG201264)
GB DE DK ES
PL
IT NL NO
https://partners.trendcontrols.com
4 Retrait du rail DIN ........................................................11
5 Maintenance sur le terrain ..........................................11
7 Contrat de licence d'utilisation ....................................12
6 Élimination ...................................................................12
2 STOCKAGE
-25 °C +60 °C
(-13 °F) (+140 °F)
H O
Remarque : pour les températures inférieures à 0 ºC (32 °F),
il est important de faire en sorte qu'il n'y ait pas de condensation
sur ou dans l'unité.
Il est recommandé d'effectuer l'installation conformément
aux pratiques locales en matière de sécurité électrique
(par ex., selon les Directives HSE en matière de sécurité
des installations électriques sur les lieux de travail
de 1989, Code électrique national des États-Unis).
Tout dispositif connecté doit être isolé du réseau par une
isolation renforcée.
ATTENTION Le retrait du couvercle expose à des
tensions dangereuses.
ATTENTION: Afin de réduire le risque d'électrocution
ou d'incendie, ne pas connecter la sortie de deux
circuits de classe 2 différents..
Connecteur de boucle de courant Trend
(modèles IQ4NC et ../LAN uniquement)
84 85 86 87
Connecteur de sortie analogique
C
(pas sur IQ4NC/00/.. ni IQ422/00/XNC/..)
Port USB local de programmation
Voyant d'alimentation
Indicateur de surveillance
Indicateur LAN OK
Bouton d'entretien et voyant
Contrôleurs
FI FR
SE
RU
0 90 % d'HR
2
1
