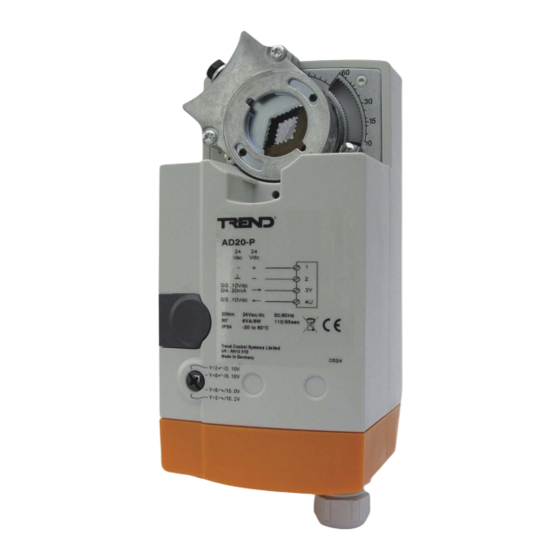

TREND AD20-P Fiche Technique
  1. Manuels
  2. Marques
  3. TREND Manuels
  4. Contrôleurs
  5. AD20-P
  6. Fiche technique
TREND AD20-P Fiche Technique

TREND AD20-P Fiche Technique

Masquer les pouces Voir aussi pour AD20-P:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

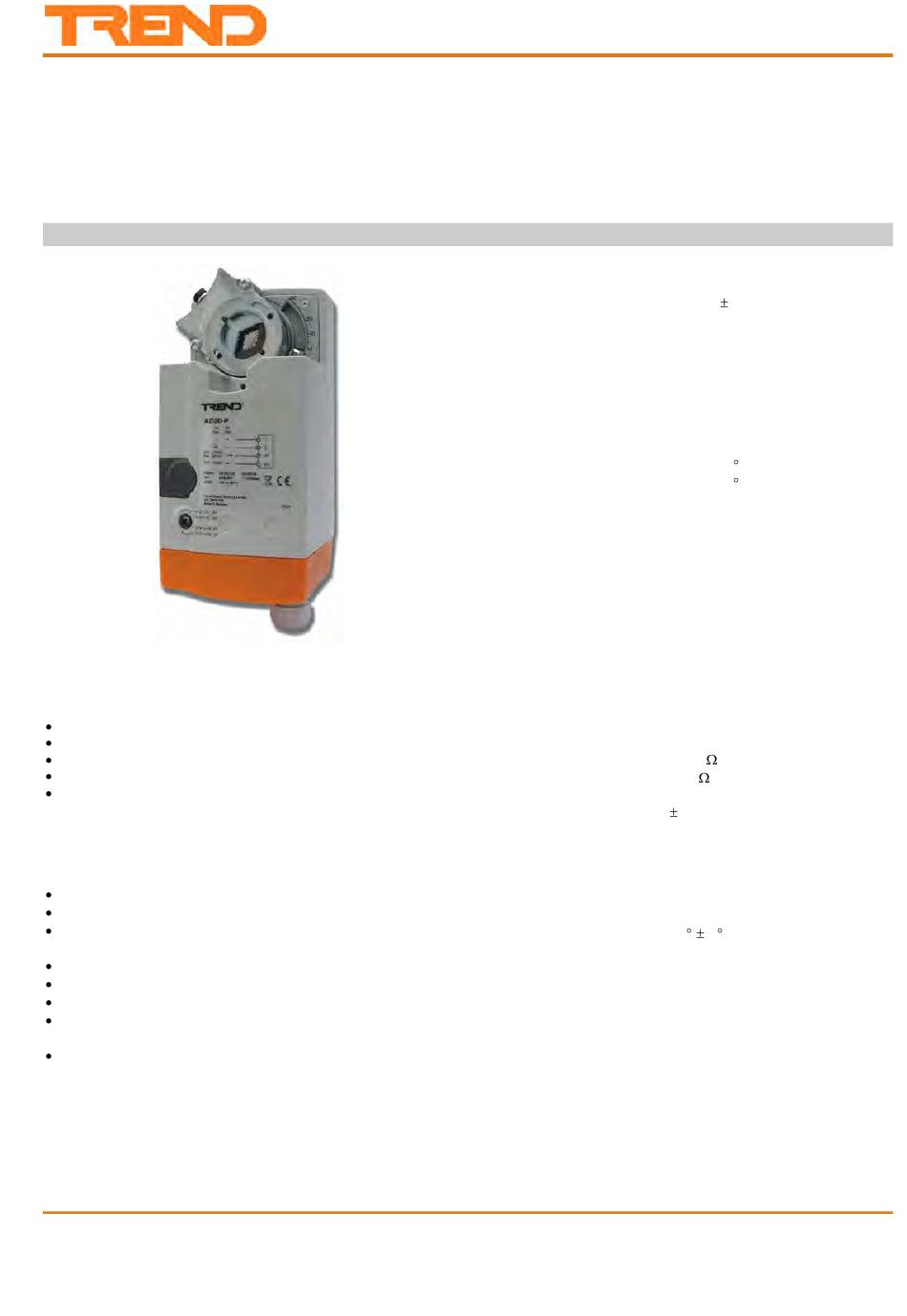

GENERAL
Ces moteurs sont prévus pour la commande proportionnelle
de volet d'air. Ils sont conçus pour les applications de type :
Volet d'air neuf,
Groupe VAV,
Appareil de ventilation,
Volet d'aération and
Commande fiable des volets d'air jusqu'à 4.6 m
sq.ft. (20 Nm / 177 lb-in) ou 7.8 m
300 lb-in) (Volets sans joints, fonction du débit).
FEATURES
Nouveau système d'auto centrage de l'axe
Boîtier de raccordement facilitant le câblage
Touche de déverrouillage pour une commande
manuelle des volets
Limiteurs mécaniques d'angle de rotation
Contact auxiliaire en option
Commutateur d'inversion du sens de rotation
Plusieurs positions de montage possible (l'IP54 n'est
pas garantie si montage tête en bas)
Indicateur de position
AD20-P, AD34-P Fiche Technique TA200864FRA Issue 1/A 27/07/2006
MOTEUR DE VOLET D'AIR SANS RESSORT DE RAPPEL
20/34 Nm (177/300 lb-in) POUR COMMANDE FLOTTANTE
2
2
/ 85 sq. ft. (34 Nm /
AD20-P, AD34-P
SPECIFICATIONS
Tension d'alimentation
Tension nominale
Toutes les valeurs indiquées ci-après, se rapportent aux
conditions de fonctionnement sous tension nominale.
Puissance consommée
AD20-P
AD34-P
Limites ambiantes
Limites de fonctionnement -20...+60 C (-5...+140 °F)
Limites de stockage
Humidité relative
Sécurité
Protection standard
Classe de protection
Catégorie de surtension
Durée de vie
Courses complètes
Changement de position
Montage
Sur axes ronds
Sur axes carrées
Longueur mini de l'axe
Signaux de commande
Impédance d'entrées
/ 50
Signaux Feedback
Limites
Contacts auxiliaires
Accessoire en option ACCA-AD2034-SW2
Course
AD20-P
AD34-P
Durée de la course
Angle de rotation
Dimensions
Poids
Niveau sonore
Software
FICHE TECHNIQUE
24 Vac 20%, 50/60 Hz;
24 Vdc -10...+20%
24 Vac, 50/60 Hz; 24 Vdc
6 VA / 6 W
8 VA / 6 W
-40...+80 C (-40...+175 °F)
5...95%, hors condensation
IP54
II selon EN 60730-1
II
60000
1.5 million
10...27 mm (3/8...1-1/16")
10...18 mm (3/8...11/16");
par pas de 45°
min. 22 mm (7/8")
0(2)...10 Vdc
0(4)...20 mA
100 k [0...10 V]
500
[0...20 mA]
1 mA à 0...10 V
20 Nm (177 lb-in)
34 Nm (300 lb-in)
95 sec (60 Hz) / 110 sec (50 Hz)
95
3
voir "Dimensions" selon page 8
1.35 kg (3 lbs.)
40 dB(A) max. à 1 m
Class A selon EN 60730-1
EN0B-0341GE51 R0605
1
