TREND IQL11+ Fiche Technique

Contrôleur pour Unité Terminale LonMark
IQL11+ Contrôleur pour Unité Terminale
LonMark

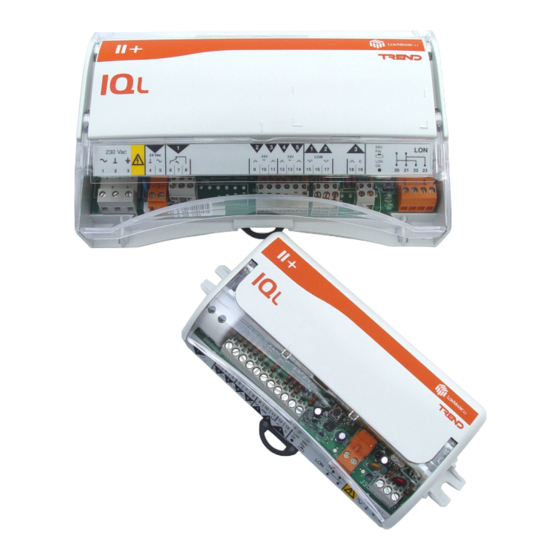

Description
L'IQL11+ est un contrôleur d'unité terminale qui peut être mis en
réseau en utilisant. Il peut communiquer avec les autres IQL et
appareils LonWorks via le Lon et avec les appareils en réseau
Trend via la 3xtend/EINC L ou la LINC. Il possède une sortie relais
(Ventilateur Marche/Arrêt), et 4 sorties Triac (normallement pour
commander les vannes ou volets d'air). il dispose de 2 entrées
à résistance variable, l'une étant normallement un capteur de
température thermistance. Il y a également une entrée digitale
pour surveiller une dérogation manuelle ou un contact alarme ;
elle peut aussi être utilisé pour connecter un afficheur compact.
Enconbrement
Version /24VAC
surface démontable
avec les crochets
de fixation
diamètre 6 mm
(0.24")
capot articulé
sorties chauffage/
refroidissement
entréés
IQL11+ Contrôleur pour Unité Terminale LonMarkFiche TechniqueTA200113FRA Issue 4/D 22/08/07
Caractéristiques
• Contrôleur d'unité terminale de faible coput.
• Entièrement compatible avec le système Trend.
• * Certifié LonMark.
• Non restreint à une utilisation unique au système Trend.
• Mémoire non volatile, ne nécessite aucune batterie.
• Version avec alimentation 230 Vac ou 24 Vac.
• Compatible avec l'afficheur compact RD-IQL
• * Conforme à LonMark profile 8501
* A noter que la certification LonMark ne s'applique pas sur les
stratégies spéciales.
170 mm (6.69")
152 mm (5.98")
185 mm (7.28")
clip rail DIN
témoin Lon OK
Fiche Technique
bouton de
alimentation AC
service
terminaux LonWorks
IQL11+
40 mm
(1.57")
45 mm
(1.77")
1
