Etape 4 : Marchez sur le marchepied (L-1) pour plier le rail coulissant (E) ou déplier la poutre
coulissante.

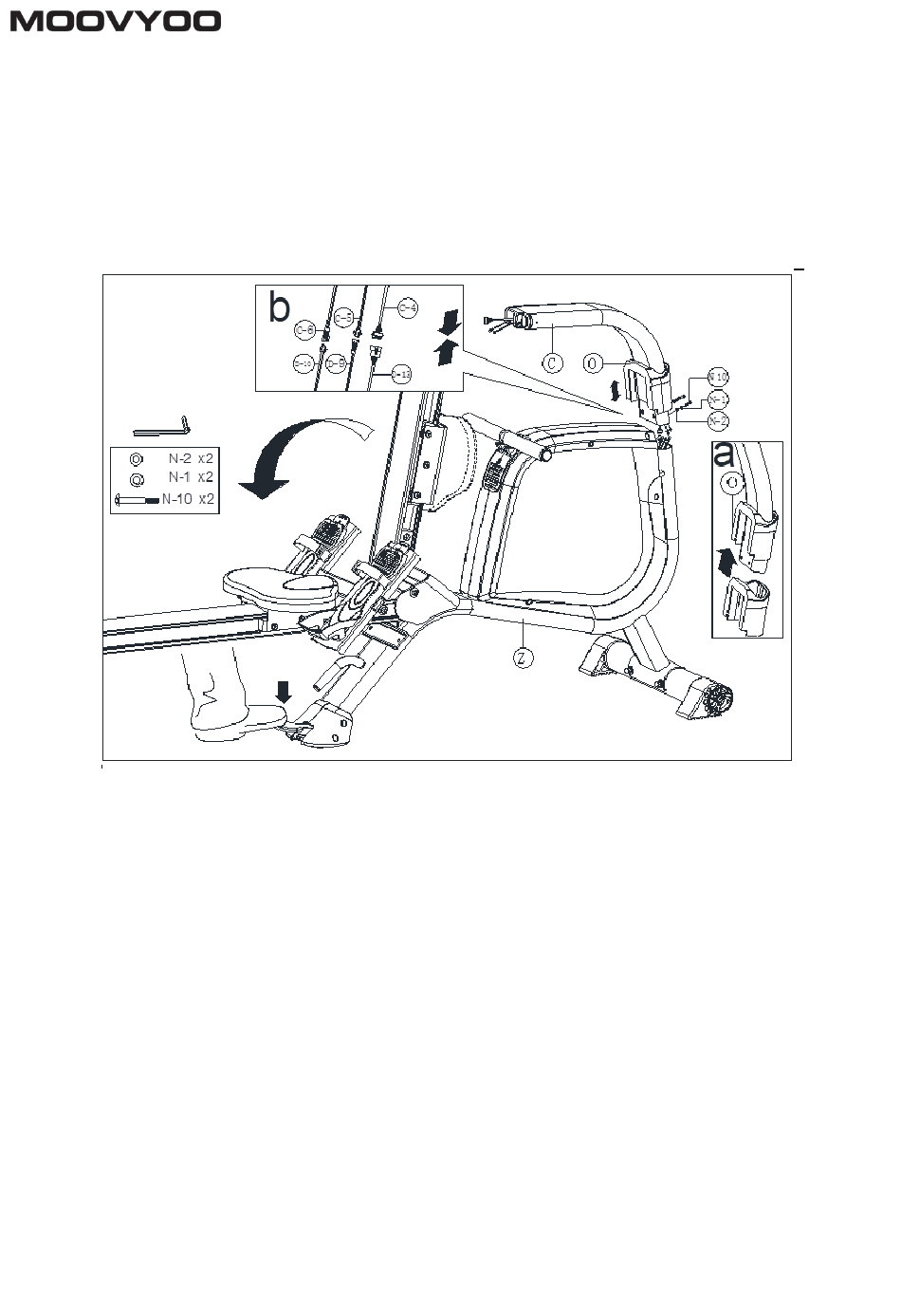

Assemblez le couvercle supérieur (O) à la tige de guidon (C) comme indiqué sur la figure.a
Connectez le câble d'ordinateur supérieur (C-4), le câble d'ordinateur inférieur (C-5) et le
câble d'ordinateur inférieur I (C-6) au câble d'ordinateur inférieur (D-13), au capteur (D-9) et
au capteur I. (D-10) sur la figure b.
Assemblez la tige de guidon (C) au cadre principal (Z) à l'aide du boulon (N-10), de la
rondelle élastique (N-1) et de la rondelle plate (N-2).
Etape 5 : Assemblez l'ordinateur (A-1) à la patte de fixation de l'ordinateur (R) à l'aide du
boulon en croix A-2 comme indiqué sur la vue agrandie a.
Connectez le câble d'ordinateur supérieur (C-4), le câble d'ordinateur inférieur (C-5) et le
câble d'ordinateur inférieur I (C-6) à l'ordinateur (A-1), comme indiqué sur la figure b.
Fixez l'ordinateur (A-1) au support de l'ordinateur (C-2) à l'aide de la vis (N-13) et de l'écrou en
nylon (N-14).
Assemblez l'adaptateur et allumez l'ordinateur.
