Manuels Connexes pour MOOVYOO DRAKKAR
Sommaire des Matières pour MOOVYOO DRAKKAR
- Page 1 DRAKKAR Rameur IMPORTANT Veuillez lire attentivement ces instructions avant d’assembler et d’utiliser ce rameur. Veuillez conserver ce manuel pour toute référence ultérieure.
-
Page 2: Importantes Informations De Sécurité
Merci d’avoir choisi ce rameur DRAKKAR. Tout comme les autres références de notre gamme, ce produit répond à des exigences de qualité très strictes pour votre confort ainsi que pour votre sécurité. Nous vous recommandons de lire attentivement ce manuel d’utilisation et de le conserver pour une future consultation. -
Page 3: Vue Éclatée
Vue éclatée :... -
Page 4: Liste Des Pièces Détachées
Liste des pièces détachées : SPÉCIFICITÉ SPÉCIFICITÉ Compteur Bouton M16×27 Boîte à compteur Ceinture Monture du Bague Φ15×Φ10.2×11 compteur Boulon Appui M5×10 6000Z Ligne de jonction Axes médians Repose-pied Enrouleur en 6L/R Ф200 w/rouleau L/R aluminium Cable en Boulon M8×50 caoutchouc Rondelle plate Bouchon terminal... - Page 5 Écrou Selle Volant Aimant rond Ressort Boulon M8×28 Rouleau Bague Φ12.5×Φ8.2×10 Chariot en Rondelle plate Φ17×Φ6×1.5 plastique Raccord de la tige Boulon 1 lot M6×12 de selle Rondelle plate Boulon M6×15 Φ32×Φ8×2.0 Boulon Boulon M8×20 M8×35 Appui Rail en aluminium Poulie Φ50 ×24 Axes...
- Page 6 Bague Cache-puce Boulon Capteur M10×112 Écrou en nylon M10×1.25 Boulon ST3×10 Support pour Écrou hexagonal guidon Boulon M4×10 Boulon Cadre principal Bille en acier SΦ5 Ressort du bouton Tube en éponge de réglage Bouchon terminal Boulon 2 jeux Guidon Axes fixes Ceinture Clé...
-
Page 7: Assemblage
ASSEMBLAGE... - Page 8 Etape 1 Assemblez la Barre stabilisatrice avant (9) au Cadre principal (37) en utilisant un Boulon (7) et une Rondelle plate (8).
- Page 9 Etape 2 Attachez les deux Repose-pieds (48) au Cadre principal (37) en utilisant un Boulon (47).
- Page 10 Etape 3 1. Poussez la Selle (65) dans la rainure du Rail en aluminium (73). Assemblez la Monture d’assemblage (75) au Rail en aluminium (73) en utilisant les Axes (74), une Rondelle plate (76), et un Boulon (71...
- Page 11 Étape 4： ： ： ： 1. Connectez la Ligne de jonction (5) au câble externe du Capteur (82),connectez le capteur(97) au connecteur de réception(98) 2. Invaginez le Rail en aluminium (73) dans la Liaison du rail en aluminium (62), puis assemblez-les avec soin en utilisant un Boulon (72) et une Rondelle plate (8) 3.
- Page 12 Étape 5： ： ： ： 1. Tirez la courroie (41) de la cavité sous le compteur, tenez-la pour empêcher qu’elle ne s’enroule, et au même moment, insérez le guidon (40) dans la courroie à la place du papier (E) 2. Branchez le secteur (93) dans sa prise. 3.
- Page 13 Instructions sur le fonctionnement Instructions sur le fonctionnement Vous pouvez obtenir un meilleur angle de vue en inclinant l’écran du compteur.

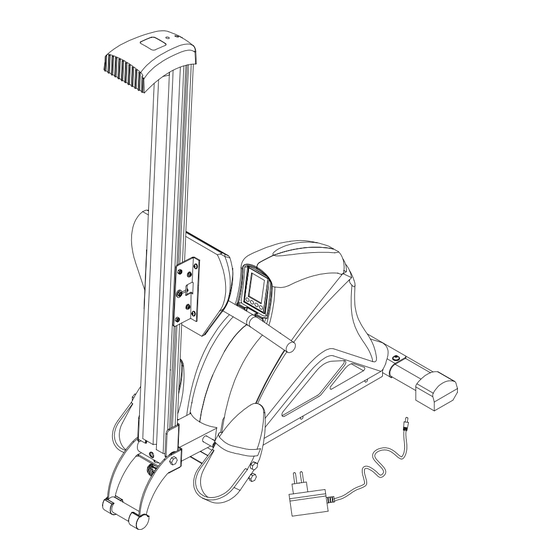

- Page 14 Le Rail en aluminium peut être plié lorsque la machine n’est pas utilisée, pour économiser de l’espace. L’opération se déroule comme suit: 1、 Dévisser le Bouton (50) jusqu’à ce que le cône soit complètement retiré de la liaison du rail en aluminium (62), et au même moment, tirer sur le Bouton jusqu’à...
