DESCRIPTION DU SYSTÈME
VVM 310 comprend un échangeur d'eau chaude pour
la production d'eau chaude, un appoint électrique, des
pompes de circulation, un vase tampon et un système
de régulation. VVM 310 se connecte au circuit de distri-
bution.
VVM 310 est directement adapté pour le raccordement
et la communication avec une pompe à chaleur air/eau
NIBE compatible (voir section «
afin de former une installation de chauffage complète.
Lorsque la température extérieure est basse, la pompe
à chaleur air/eau fonctionne avec VVM 310. Lorsqu'elle
passe en dessous de la température d'arrêt de la pompe
à chaleur, le chauffage est entièrement assuré par
VVM 310.
XL 8
9
30 18 19 4
16

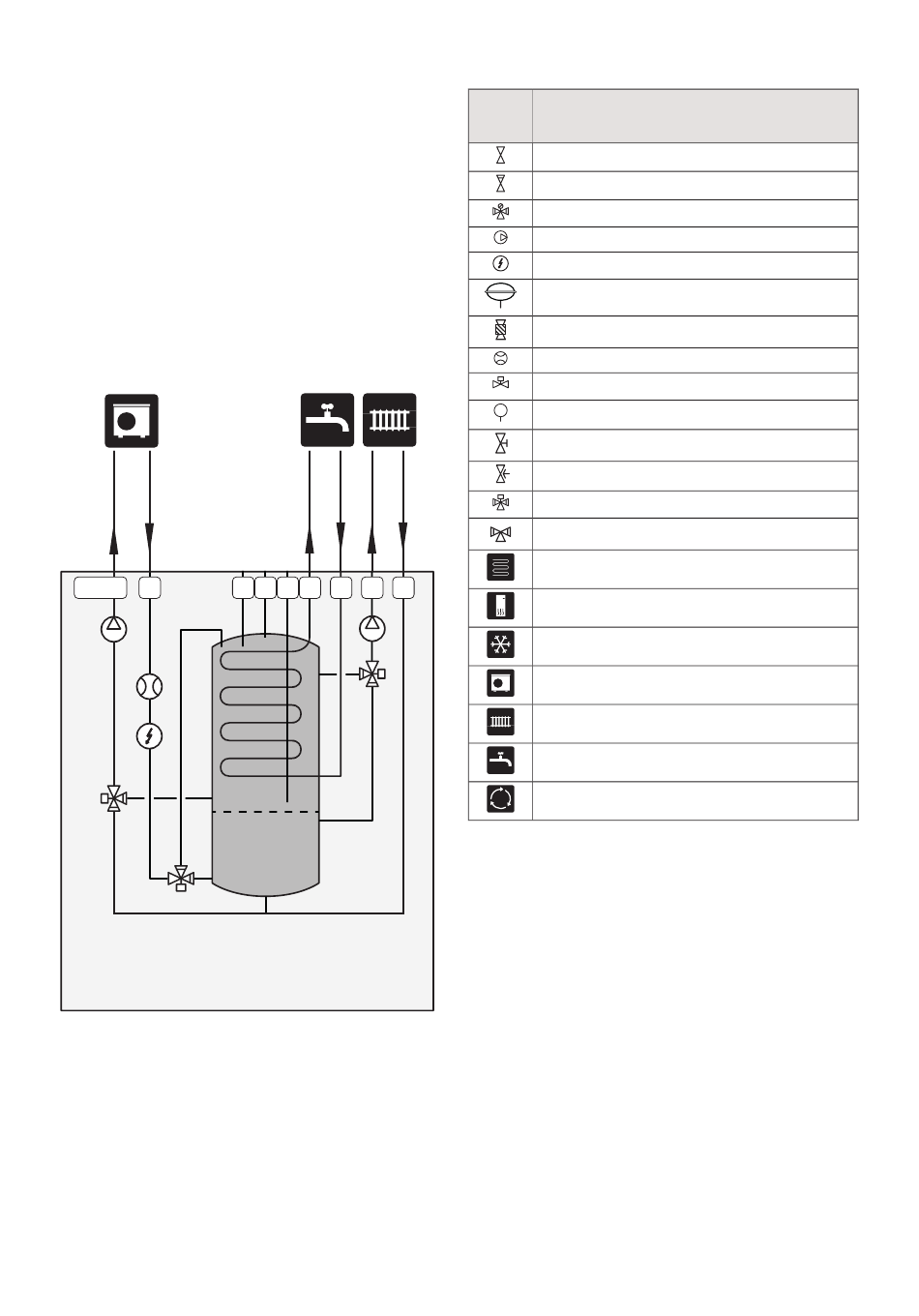

Chapitre 4 | Raccordements hydrauliques
Modules extérieurs
»
3
1
2
LÉGENDE DES SYMBOLES
Sym-
Signification
bole
Vanne d'arrêt
Clapet anti-retour
Mitigeur thermostatique
Pompe de circulation
Appoint électrique
Vase d'expansion
Vanne à sphère avec filtre
Débitmètre/compt. d'énergie
Vanne d'arrêt
Manomètre
P
Vanne de régulation
Soupape de sécurité
Vanne 3 voies directionnelle/dérivation
Vanne 3 voies directionnelle/dérivation manuelle
Systèmes de chauffage par le sol
Module intérieur
Système de rafraîchissement
Pompe à chaleur air/eau
Système de radiateur
Eau chaude sanitaire
Circulation de l'eau chaude
NIBE VVM 310
