Installation du Protector System

Le capteur d'inversion de sécurité doit être raccordé et aligné
correctement avant que l'ouvre-porte de garage n'entame la fermeture de
la porte. Ce dispositif de sécurité est exigé et ne peut être désactivé.
RENSEIGNEMENTS IMPORTANTS AU SUJET DU CAPTEUR D'INVERSION
DE SÉCURITÉ
Lorsqu'il est connecté et aligné correctement, le capteur d'inversion de
sécurité détectera un obstacle sur le passage de son faisceau électronique.
Le capteur émetteur (doté d'un témoin lumineux ambre) émet un faisceau de
lumière invisible au capteur récepteur (muni d'un témoin lumineux vert). Si
un obstacle brise le faisceau de lumière pendant que la porte se ferme, cette
dernière s'arrêtera et remontera jusqu'à la position entièrement ouverte et
l'éclairage de l'ouvre-porte clignotera 10 fois.
Les capteurs doivent être installés à l'intérieur du garage de manière à ce que
les capteurs émetteur et récepteur se fassent face de part et d'autre de la porte,
à une hauteur ne dépassant pas 15 cm (6 po) au-dessus du sol. L'un ou l'autre
capteur peut être installé à gauche ou à droite de la porte pourvu que le soleil
n'éclaire jamais directement la cellule réceptrice du capteur.
Les supports de montage sont conçus pour être fixés avec une pince sur le
guide des portes articulées sans fixations supplémentaires.
S'il est nécessaire de monter les capteurs au mur, les supports doivent être
fixés fermement à une surface solide comme la charpente du mur. On peut
se procurer des supports de rallonge (se reporter à la section Accessoires),
au besoin. Si l'installation se fait dans une construction en maçonnerie,
ajouter un morceau de bois à chaque endroit pour éviter de percer des trous
supplémentaires dans la maçonnerie dans le cas où un repositionnement est
nécessaire.
Rien ne doit briser le faisceau de lumière invisible. Aucune partie de la porte de
garage (ni les guides, les ressorts, les charnières, les galets ou autres fixations
de la porte) ne doit interrompre le faisceau pendant que la porte se ferme.

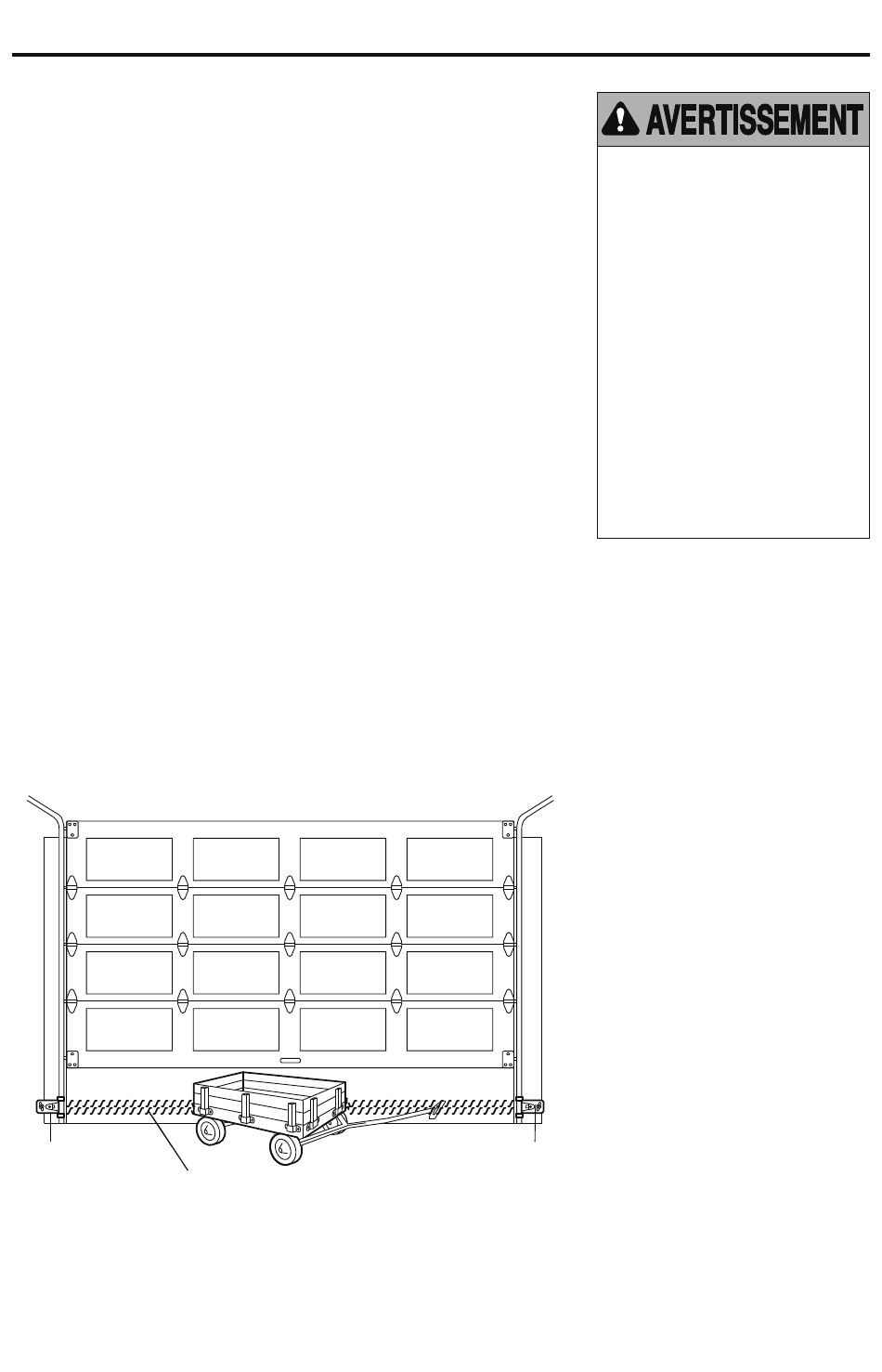

Capteur d'inversion
de sécurité à 15 cm
Zone de protection
(6 po) maximum
du faisceau de
au-dessus du sol
lumière invisible
En faisant face à la porte depuis l'intérieur du garage
®
Capteur d'inversion de
sécurité à 15 cm (6 po)
maximum au-dessus du sol
17
S'assurer que l'ouvre-porte de
garage est hors tension AVANT
d'installer le capteur d'inversion
de sécurité.
Pour prévenir des BLESSURES
GRAVES ou MORTELLES par
suite d'une porte de garage qui
se ferme :
• Raccorder et aligner
correctement le capteur
d'inversion de sécurité.
Ce dispositif de sécurité
obligatoire NE DOIT PAS être
désactivé.
• Installer le capteur d'inversion
de sécurité de manière à ce
que le faisceau NE SOIT PAS
À UNE HAUTEUR de plus de
15 cm (6 po) au-dessus du
plancher du garage.
