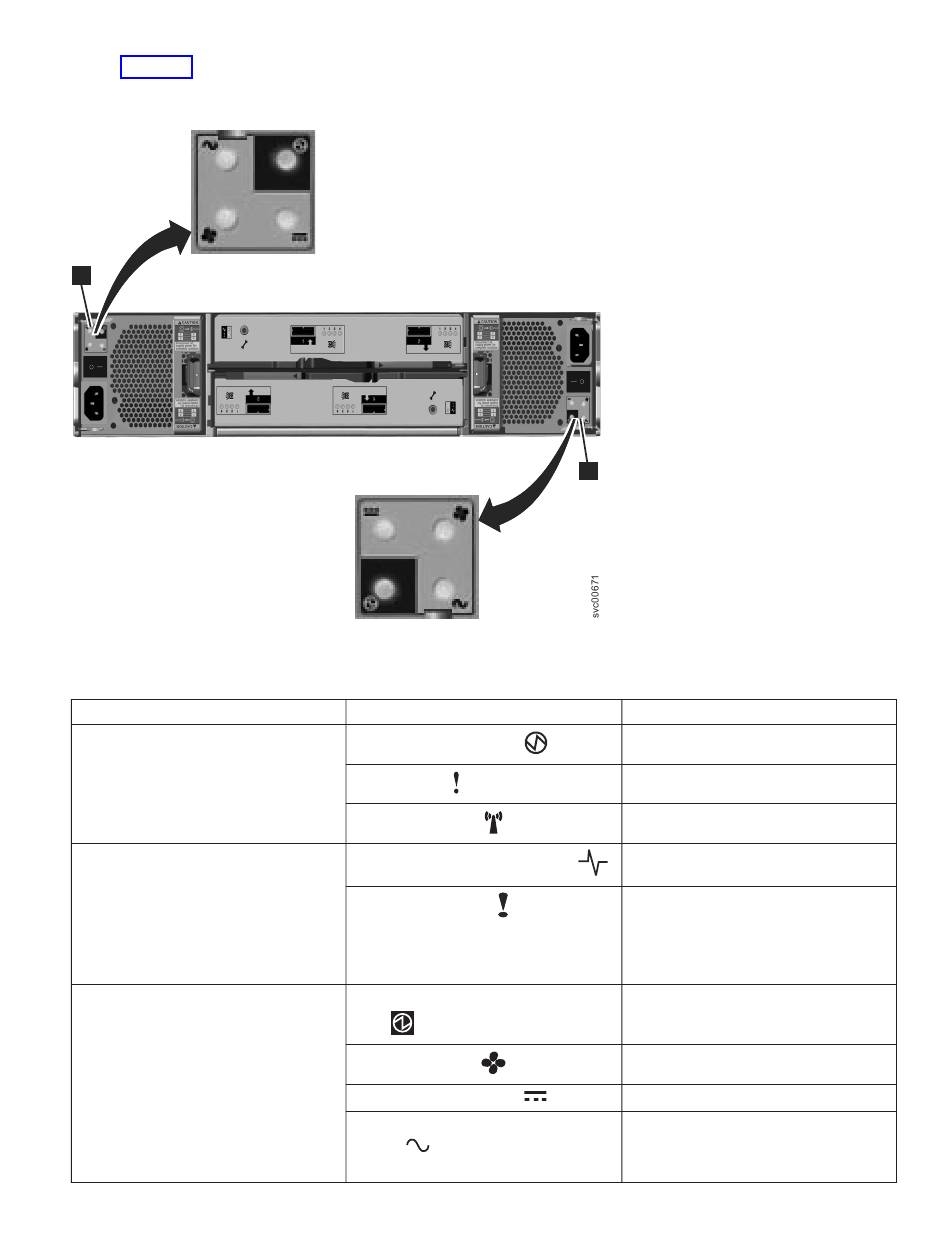

La figure 17 montre l'emplacement des voyants des blocs d'alimentation électrique à l'arrière du
boîtier d'extension.
1
Figure 17. Voyants des blocs d'alimentation électrique du boîtier d'extension
Tableau 2. Etat des voyants lorsque des boîtiers d'extension sont sous tension
Composant matériel
Cache du boîtier gauche, avant du
boîtier
Cartouche à extension, arrière. La
référence aux emplacements haut et
bas s'applique à la cartouche 1,
c'est-à-dire la cartouche du haut. Les
emplacements des voyants sont
inversés pour la cartouche 2,
c'est-à-dire la cartouche du bas.
Bloc d'alimentation électrique, boîtier
d'extension. La référence aux
emplacements gauche et droit
s'applique au bloc d'alimentation
électrique 1, c'est-à-dire le bloc
d'alimentation électrique de gauche.
Les emplacements des voyants sont
inversés pour le bloc d'alimentation
électrique 2, c'est-à-dire le bloc
d'alimentation électrique de droite.
Nom et symbole du voyant
Alimentation, supérieur
Erreur, milieu
Identifié, inférieur
Etat de la cartouche, supérieure
En erreur, inférieure
Alimentation électrique, supérieur
droit
Panne ventilateur
Panne d'alimentation cc
Panne d'alimentation ca, supérieur
gauche
1
Sous tension et sans erreur détectée
Voyant allumé.
Voyant éteint.
Voyant éteint.
Voyant allumé.
Voyant éteint.
Voyant allumé.
Voyant éteint.
Voyant éteint.
Voyant éteint.
