21. Fonctions standard du disjoncteur

21.1 Bouton de RESET

Position MAN (manuel)
Condition initiale dans laquelle le client trouve le
produit .
Utiliser le
Dans cette position n'est pas possible refermer
bouton en
après une intervention de l'unité de protection .
position MAN
En cas d'utilisation de cette fonction, pour effec-
dans systèmes
d'inversion
tuer la manœuvre de fermeture, il faut d'abord
de source
appuyer sur le bouton de RESET .
automatiques
avec fonction de
feedback.
3

Position AUT (automatique)

Généralement utilisée dans les sytemes de supervision .
Dans cette position, le disjoncteur peut toujours
être refermé après un déclenchement provoqué
par l'unité de protection (le bouton reste poussé) .
Il reste par conséquent prêt pour effectuer une
manœuvre de fermeture, une fois que les indica-
discharged
teurs affichent ce qui suit:
charged
.
discharged

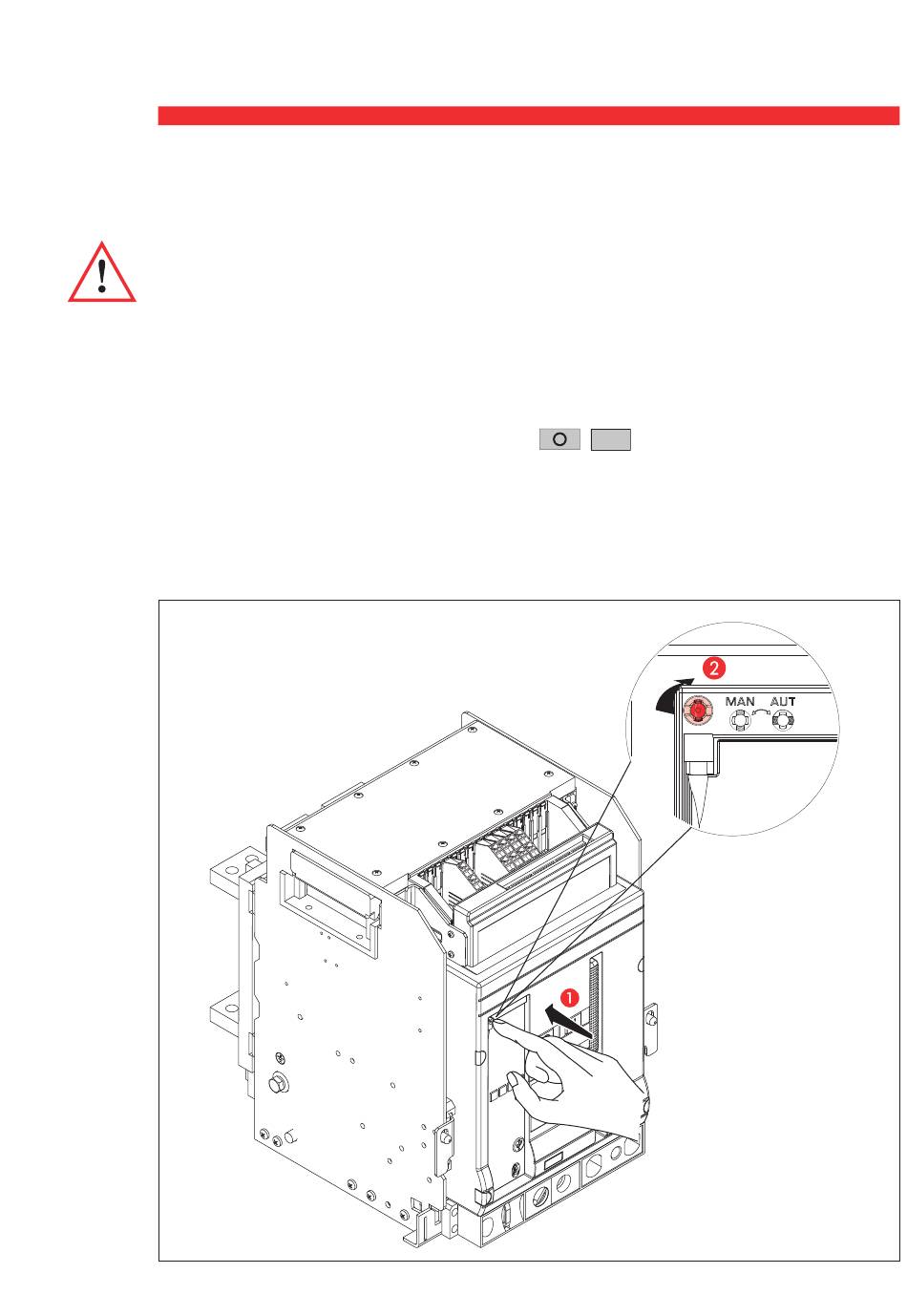

N .B . Pour revenir à la position automatique, il est
charged
nécessaire d'effectuer les opérations suivantes:
discharged
1 . Appuyer sur le bouton, avec un tournevis plat,
discharged
jusqu'en fin de course .
discharged
2 . Le maintenir enfoncé et tourner le sélecteur de
discharged
90° pour le placer sur la position AUT .
