F
®
THERMASGARD
Thermomètre à résistance THERMASGARD
mesure de la température dans des locaux de grandes dimensions ou halles industrielles. La méthode de
mesure qui est appliquée avec cette sonde pendulaire suspendue et son positionnement dans l'espace
permettent d'obtenir un excellent résultat de mesure représentatif pour l'espace mesuré, du fait que la
sonde baigne dans l'air ambiant qui circule librement et régulièrement autour d'elle.
Thermomètre à résistance THERMASGARD
mesure de la température dans des locaux de grandes dimensions ou halles industrielles, par ex. comme
sonde de rayonnement obscur. La sonde d'ambiance pendulaire RPTF 2 (thermomètre globe) détermine la
proportion du rayonnement qui a un effet réel ou la chaleur rayonnante effective sur le lieu de mesure. La
méthode de mesure qui est appliquée avec cette sonde pendulaire suspendue et son positionnement dans
l'espace permettent d'obtenir un excellent résultat de mesure représentatif pour l'espace mesuré. La
température de Globe Noire (température de rayonnement) est déterminée pour la prise en compte du
rayonnement calorifique et pour calculer le confort thermique (température opérante). La température
opérante décrit l'action conjointe du rayonnement calorifique et de la convection de chaleur (le rapport de
la température de Globe Noire et de la température de l'air est d'environ 70 % à 30 %).
CARAC TÉRISTIQUES TECHNIQUES
Plage de mesure :
Capteurs ⁄ sortie :
Protection de capteur :
Tube de protection :
Boule :
Type de raccordement :
Courant de mesure :
Câble sur sonde :
Résistance d'isolement :
Humidité :
Classe de protection :
Indice de protection :
®
THERMASGARD RPTF 1 – Sonde d'ambiance pendulaire
Désignation ⁄ WG03
RPTF 1 avec doigt de ganten métal
R P T F1 P T10 0
R P T F1 P T10 0 0
R P T F1 NI10 0 0
R P T F1 NI10 0 0 T K 5 0 0 0
R P T F1 L M 2 3 5 Z
R P T F1 N T C1,8 K
R P T F1 N T C10 K
R P T F1 N T C10 K P R E C O N
R P T F1 N T C 2 0 K
R P T F1 N T C 3 0 K
R P T F1 K T Y 81- 210
RPTF 2 avec boule
R P T F 2 P T10 0
R P T F 2 P T10 0 0
R P T F 2 NI10 0 0
R P T F 2 NI10 0 0 T K 5 0 0 0
R P T F 2 L M 2 3 5 Z
R P T F 2 N T C1,8 K
R P T F 2 N T C10 K
R P T F 2 N T C10 K P RECON
R P T F 2 N T C 2 0 K
R P T F 2 N T C 3 0 K
R P T F 2 K T Y 81- 210
SF-M
RPTF
® RPTF 1 avec sortie passive conçu spécialement pour la
® RPTF 2 avec sortie passive conçu spécialement pour la
RPTF 1 –5...+60 °C
RPTF 2 –5...+60 °C
voir tableau, passive
(disponible avec deux capteurs en option)
RPTF 1 filtre fritté en matière synthétique, Ø 16 mm, L = 35 mm,
remplaçable (en option filtre fritté en métal, Ø 16 mm, L = 32 mm)
RPTF 1 en métal, Ø =16 mm, Ln =142 mm
RPTF 2 matière plastique, couleur noire, Ø = 50 mm
2 fils (option 4 fils)
environ 1 mA
PVC; 1,5 m, H03VV-F, 2 x 0,25 mm²,
extrémités dénudées avec embouts
(d'autres longueurs en option sur demande : 3 m, 6 m)
≥ 100 MΩ à +20 °C (500 V cc)
< 95 % h.r.
III (selon EN 60 730)
IP 65 (selon EN 60 529)
capteur ⁄ sortie
Pt100 (selon DIN EN 60 751, classe B)
Pt1000 (selon DIN EN 60 751, classe B)
Ni1000 (selon DIN EN 43 760, classe B, TCR = 6180 ppm ⁄ K)
Ni1000 TK5000 (TCR = 5000 ppm ⁄ K), LG - Ni1000
LM235Z (TCR = 10 mV ⁄ K; 2,73 V à O °C), KP10
NTC 1,8 K
NTC 10K
NTC 10K Precon
NTC 20K
NTC 30K
KTY 81-210
Pt100 (selon DIN EN 60 751, classe B)
Pt1000 (selon DIN EN 60 751, classe B)
Ni1000 (selon DIN EN 43 760, classe B, TCR = 6180 ppm ⁄ K)
Ni1000 TK5000 (TCR = 5000 ppm ⁄ K), LG - Ni1000
LM235Z (TCR = 10 mV ⁄ K; 2,73 V à O °C), KP10
NTC 1,8 K
NTC 10K
NTC 10K Precon
NTC 20K
NTC 30K
KTY 81-210
filtre fritté en métal, Ø 16 mm, L = 32 mm, remplaçable en acier inox (VA 1.4404)
RPTF 1 = Rev. 2017 - V21 FR
RPTF 2 = Rev. 2017 - V12 FR

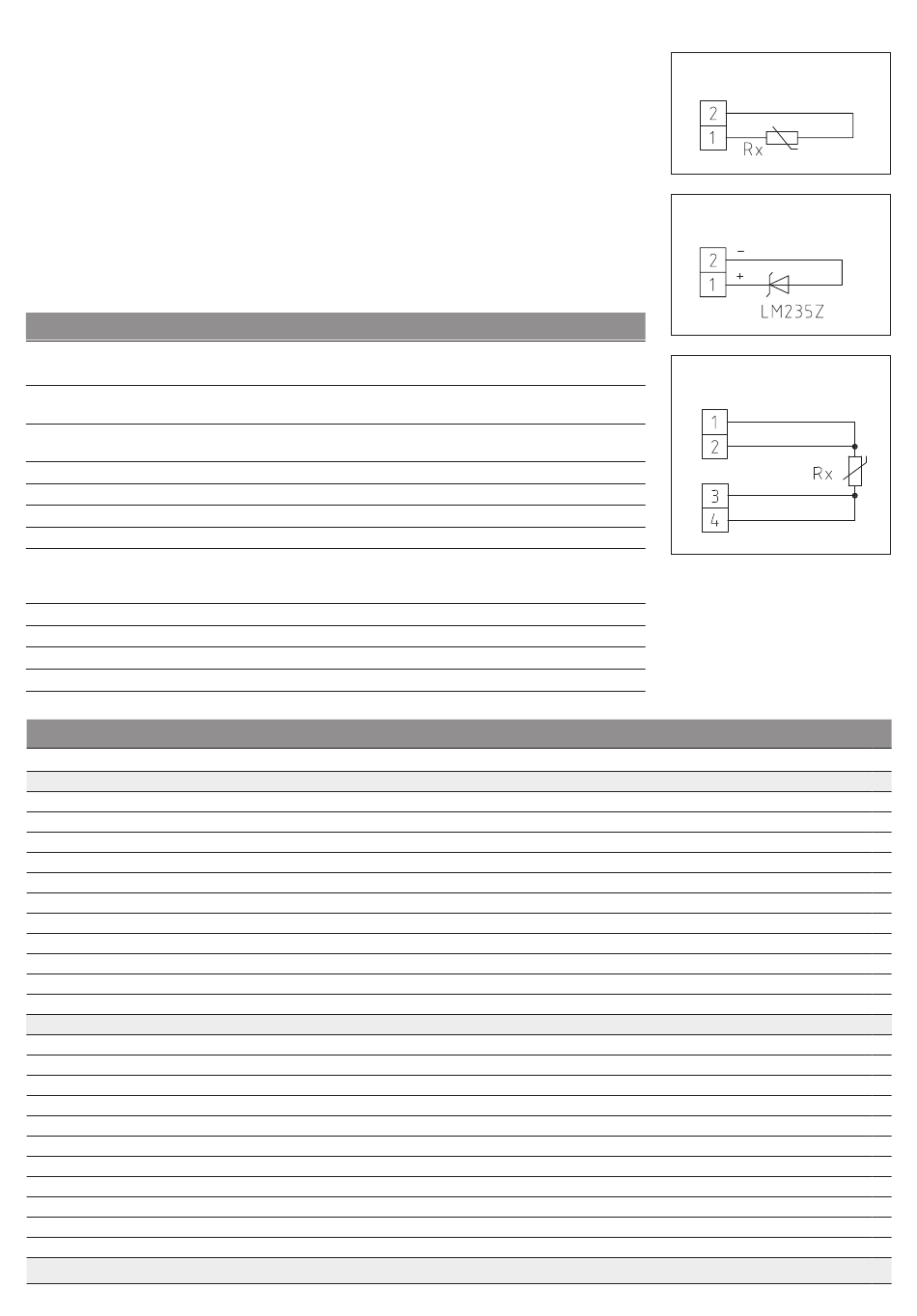

1 x 2 fils
Standard
1 x 2 fils
LM 235 Z (KP 10)
1 x 4 fils
(en option)
référence
IP 65
1101-6060 -1211- 010
11 01-6060- 5211- 010
11 01-6060- 9211- 010
1101-6061 -0211- 010
11 01-6062- 1211- 110
1101- 6061- 2211- 010
1101- 6061- 5211-010
1101- 6061- 9211-010
1101- 6061- 6211-010
1101- 6061- 7211-010
1101- 6062- 0211-010
IP 65
1101-6070- 1211-010
1101- 6070- 5211-010
1101- 6070- 9211-010
1101-6071- 0211-010
1101- 6072- 1211-010
1101- 6071- 2211-010
1101- 6071- 5211-010
1101- 6071-9211- 010
1101- 6071-6211- 010
1101- 6071-7211- 010
1101- 6072-0211- 010
7000-0050- 2200- 100
