6000-2740-0000-1XX 27400-2018 V102 02 ⁄ 2018
THERMASGARD
®
D
Bedienungs- und Montageanleitung
Raumstrahlungstemperaturfühler,
mit passivem Ausgang
G
Operating Instructions, Mounting & Installation
Room radiation temperature sensors
with passive output
F
Notice d'instruction
Sonde d'ambiance de rayonnement thermique,
avec sortie passive
r
Руководство по монтажу и обслуживанию
Датчик температуры излучения для внутренних помещений,
с пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
RSTF
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RSTF
Publicité
Table des Matières

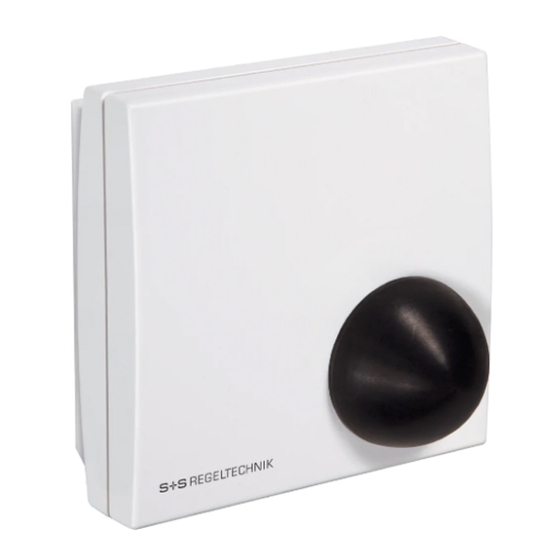

Manuels Connexes pour S+S Regeltechnik THERMASGARD RSTF
Sommaire des Matières pour S+S Regeltechnik THERMASGARD RSTF
- Page 1 Sonde d’ambiance de rayonnement thermique, avec sortie passive Руководство по монтажу и обслуживанию Датчик температуры излучения для внутренних помещений, с пассивным выходом S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r RSTF THERMASGARD ® Maßzeichnung RSTF Dimensional drawing Plan coté Габаритный чертеж 27.2...
-
Page 3: Technische Daten
® THERMASGARD RSTF Rev. 2018 - V22 DE Widerstandsthermometer THERMASGARD ® RSTF mit passivem Ausgang, in formschönen Gehäuse aus Kunststoff, mit Schnappdeckel, Unterteil mit 4-Lochbefestigung, für Montage auf senkrecht oder waagerecht installierten UP-Dosen, mit Sollbruchstelle für Aufputzanschluss, das speziell zur Tempera turerfassung in größeren Räumen dient. - Page 4 Allgemeine Informationen Messprinzip für HLK - (HVAC) -Temperaturfühler allgemein: Das Messprinzip der Temperaturfühler beruht darauf, dass der innen liegende Sensor ein temperaturabhängiges Widerstandssignal abgibt. Die Art des innen liegenden Sensors bestimmt das Ausgangssignal. Man unterscheidet die nachfolgenden passiven ⁄ aktiven Temperatursensoren: a) Pt 100 - Messwiderstand (nach DIN EN 60 751) b) Pt 1000 - Messwiderstand (nach DIN EN 60751) c) Ni 1000 - Messwiderstand (nach DIN EN 43 760, TCR=6180 ppm ⁄...
- Page 5 Montage und Installation Die Geräte sind im spannungslosen Zustand anzuschließen. Der Hinweise zum mechanischen Ein- und Anbau: Anschluss der Geräte darf nur an Sicherheitskleinspannung er- Der Einbau hat unter Berücksichtigung der einschlägigen, für den folgen. Folgeschäden, welche durch Fehler an diesem Gerät ent- Messort gültigen Vorschriften und Standards (wie z.
-
Page 6: Technical Data
® THERMASGARD RSTF Rev. 2018 - V22 GB Resistance thermometer THERMASGARD ® RSTF with passive output in an elegant enclosure made of plastic, with snap-on lid, base with 4-hole attachment for installation on vertically or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry, specifically used for temperature detection in larger rooms. - Page 8 Mounting and Installation Devices are to be connected under dead-voltage condition. Devices Notes regarding mechanical mounting and attachment: must only be connected to safety extra-low voltage. Consequential Mounting shall take place while observing all relevant regulations damages caused by a fault in this device are excluded from war- and standards applicable for the place of measurement (e.g.
-
Page 9: Caractéristiques Techniques
® THERMASGARD RSTF Rev. 2018 - V22 FR Thermomètre à résistance THERMASGARD ® RSTF avec sortie passive, intégré dans un boîtier esthétique en matière plastique avec couvercle emboîté, partie inférieure avec 4 trous pour fixation sur boîtes d’encastrement montées verticalement ou horizontalement, avec point de rupture pour raccordement en saillie. -
Page 11: Montage Et Installation
Montage et installation Les raccordements électriques doivent être exécutés HORS Consignes pour l’installation mécanique : TENSION. Veillez à ne brancher l’appareil que sur un réseau de Effectuer le montage en tenant compte des dispositions et règles très basse tension de sécurité. Nous déclinons toute responsabi- standards à... -
Page 12: Технические Данные
® THERMASGARD RSTF Rev. 2018 - V22 RU Термометр сопротивления THERMASGARD ® RSTF с пассивным выходом, в элегантном корпусе из пластика с защелкивающейся крышкой, низ с четырьмя отверстиями, для закрепления на вертикально или горизонтально установленных коробках, с шаблоном отверстия под открытый ввод... -
Page 14: Монтаж И Подключение
Монтаж и подключение Приборы следует устанавливать в обесточенном состоянии. Указания к механическому монтажу: Подключение должно осуществляться исключительно к без- Монтаж должен осуществляться с учетом соответствующих, дей- опасно малому напряжению. Повреждения приборов вследствие ствительных для места измерения предписаний и стандартов несоблюдения упомянутых требований не подлежат устранению (напр., предписаний... - Page 15 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r Widerstandskennlinien für passive Temperatursensoren Resistance characteristics of passive temperature sensors Courbes caractéristiques pour capteurs de température passive Характеристики сопротивления пассивных датчиков температуры PT 100 PT 1000 Ni 1000 Ni 1000 LM235Z TK 5000 (T1) 81-210 (KP10) °...
