ASSEMBLAGE

Cette section décrit les instructions d'assemblage de votre télescope AstroMaster . Nous vous conseillons de procéder à
l'assemblage de votre télescope à l'intérieur la première fois, de manière à pouvoir aisément identifier ses composants variés
et vous familiariser ainsi avec la méthode d'assemblage correcte, avant de l'effectuer en extérieur .
Chaque AstroMaster est livré dans une boîte . La boîte contient – la monture altazimutale avec poignée d'orientation, un ocu-
laire de 10 mm – 3,18 cm (1,25 po), un oculaire de 20 mm – 3,18 cm (1,25 po), et un renvoi coudé de 3,18 cm (1,25 po) .
INSTALLER LE TRÉPIED

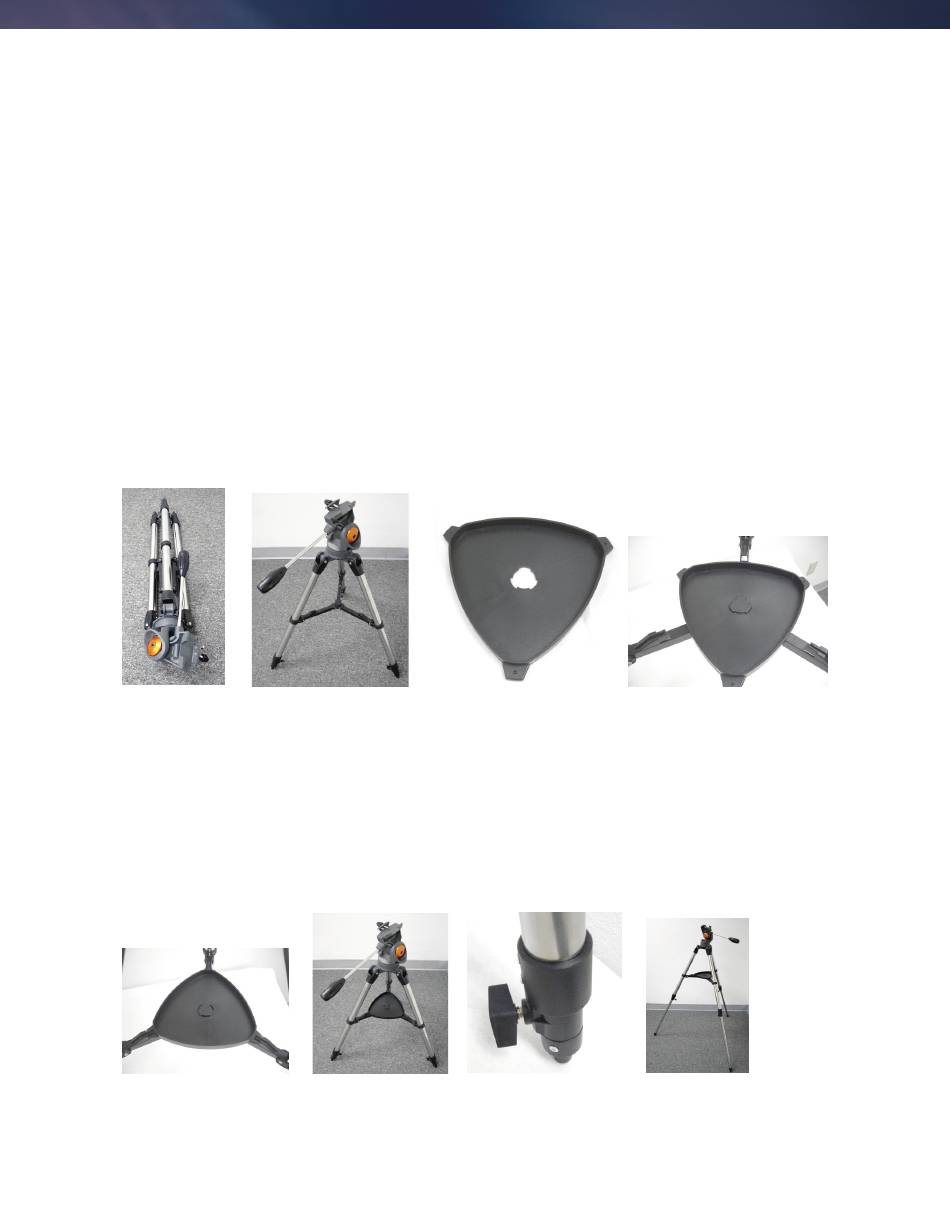

1 . Sortez le trépied de la boîte (Figure 2-1) . Le trépied est déjà assemblé, ce qui fait que l'installation est extrêmement facile .
2 . Posez le trépied debout, et séparez les pieds jusqu'à ce que chaque pied soit complètement étendu, puis appuyez légè-
rement sur l'entretoise des pieds du trépied (Figure 2-2) . La partie la plus en haut du trépied s'appelle la tête du trépied .
3 . Ensuite, installons le plateau à accessoires (Figure 2-3) sur l'entretoise des pieds (au centre de la Figure 2-2) .
4 . Insérez le trou au centre du plateau (la face plate de ce dernier orientée vers le bas) en le faisant correspondre avec le
centre de l'entretoise des pieds et appuyez légèrement dessus (Figure 2-4) . Les oreilles du plateau doivent alors être
installées comme illustré dans la figure 2-4 .
Figure 2-1 Figure 2-2
5 . Faites tourner le plateau jusqu'à que ses oreilles soient positionnées sous le support d'entretoise de chaque pied et
appuyez dessus légèrement de manière que chacune s'enclenche (Figure 2-5) . L'assemblage du trépied est maintenant
terminé (Figure 2-6) .
6 . Vous pouvez étendre les pieds du trépied pour obtenir la hauteur désirée . La hauteur la plus basse est de 61 cm
(24 po), et la plus élevée est 104 cm (41 po) . Pour régler la hauteur, déverrouillez la molette située en bas de
chaque pied du trépied (Figure 2-7) puis tirez sur chaque pied pour obtenir la hauteur désirée . Serrez ensuite la
molette . Le trépied, lorsque vous étendez les pieds au maximum, est illustré dans la Figure 2-8 .
7 . La position la plus basse permet d'obtenir la meilleure rigidité et la meilleur stabilité pour le trépied .
Figure 2-5
Figure 2-3
Figure 2-6 Figure 2-7 Figure 2-8
Figure 2-4
