Table des matières Consignes de sécurité Touches de contrôle du verrouillage...46 Fonctionnement en altitude ....47 importantes......3 Création de votre propre écran de Introduction......7 démarrage ..........47 Réglage du son........48 Caractéristiques du projecteur....7 Personnalisation de l’affichage Contenu de l’emballage......8 des menus du projecteur .....49 Vue extérieure du projecteur ....
Consignes de sécurité importantes Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.
Consignes de sécurité (suite) La lampe atteint une température Ne posez pas cet appareil sur un très élevée lorsque l’appareil est en chariot, un support ou une table cours d’utilisation. Attendez que le instable. Il risquerait de tomber et projecteur ait refroidi (environ 45 d’être sérieusement endommagé.
Page 5
Consignes de sécurité (suite) Évitez de placer le projecteur dans l’un - Ne placez pas de produits inflammables à proximité du projecteur. des environnements ci-dessous. - Espace réduit ou peu ventilé. L’appareil doit être placé à une distance minimale de 50 cm des murs ;...
Si vous avez l’intention de fixer votre projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur BenQ, et de vous assurer qu’il est correctement Ne placez pas de liquides sur le installé.
Introduction Caractéristiques du projecteur D’une convivialité sans pareille, ce projecteur à moteur optique hautes performances garantit une projection fiable en toute simplicité. Il présente les caractéristiques suivantes : • Correction de la couleur du support de projection permettant la projection sur des surfaces de différents coloris prédéfinis •...
Contenu de l’emballage Le projecteur est livré avec les câbles requis pour une connexion à un PC ou à du matériel vidéo. Déballez le colis avec précaution et vérifiez qu’il contient tous les éléments mentionnés ci-dessous. Si l’un de ces éléments fait défaut, contactez votre revendeur. Accessoires fournis Les accessoires fournis dépendent de votre région et peuvent présenter des différences par rapport aux accessoires illustrés.

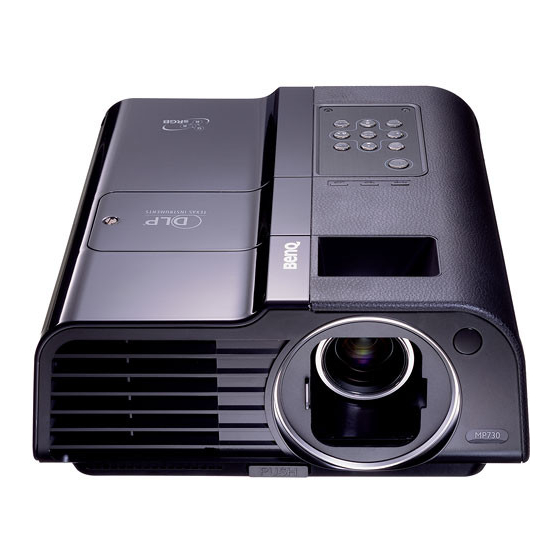

Vue extérieure du projecteur Couvercle de la lampe Face avant / supérieure Système de ventilation (sortie d’air chaud) Porte coulissante de l’objectif Bouton à dégagement rapide Tableau de commande externe (Voir "Projecteur" à la page 10 pour plus d’informations.) Molettes de mise au point et de zoom Système de ventilation (entrée d’air froid)
Commandes et fonctions Projecteur MENU/EXIT Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de l’affichage des menus à l’écran, quitte et enregistre les paramètres de menu. Voir "Utilisation des menus" à la page 29 pour plus d’informations. Gauche/ Démarre la fonction FAQ.
Page 11
SOURCE Affiche la barre de sélection de la source. Voir "Changement de signal d’entrée" à la page 33 pour plus d’informations. Mode/enter Sélectionne un mode de configuration de l’image disponible. Voir "Sélection d’un mode d’image" à la page 38 pour plus d’informations.
Télécommande Boutons Trapèze/Flèches / Haut, Bas) Permet de corriger manuellement la déformation des images due à l’angle de projection. Voir "Correction trapézoïdale" à la page 35 pour plus d’informations. MENU/EXIT Permet d’activer l’affichage des menus à l’écran. Retourne au menu précédent de l’affichage des menus à...
Voyant PAGE Clignote ou s’allume en rouge lorsqu’on Pilote votre logiciel d’affichage (sur un PC appuie sur l’une des touches de la connecté) répondant aux commandes page télécommande. précédente/page suivante (comme MODE Microsoft PowerPoint) en appuyant sur ces En fonction du signal d’entrée sélectionné, boutons.
Portée efficace de la télécommande Les capteurs à infrarouge (IR) de la télécommande se trouvent à l’avant et à l’arrière du projecteur. La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au capteur infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres (environ 26 pieds).
Plafond avant Sélectionnez ce positionnement lorsque le projecteur est fixé au plafond, à l’envers devant l’écran. Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond. Sélectionnez Plafond avant dans le menu CONFIG.
à la distance de projection. BenQ vous fournit des tableaux pour les écrans au format 16:9 et les écrans au format 4:3 afin de vous aider à déterminer l’emplacement optimal de votre projecteur. Deux dimensions sont à...
Par exemple, si vous utilisez un écran au format 4:3, de 3 m (120 pouces) et l’image projetée est 16:10, veuillez vous reporter au Tableau B2 à la page 21. La distance de projection moyenne est de 4180 mm avec un décalage vertical de 61 mm. Comment déterminer la taille d’écran recommandée pour une distance donnée Cette méthode peut être utilisée si vous avez acheté...
Dimensions de projection Reportez-vous aux "Dimensions" à la page 67 pour le centre des dimensions de l’objectif de ce projecteur avant de calculer la position appropriée. Lorsque le format de l’écran est 16:9 et l’image projetée est 16:9 Installation au sol Zoom maximum Zoom minimum Écran...
Page 19
Lorsque le format de l’écran est 16:9 et l’image projetée est 16:10 Installation au sol Zoom maximum Zoom minimum Écran Centre de l’objectif Distance de projection Installation au plafond Distance de projection Zoom maximum Zoom minimum Centre de l’objectif Écran Tableau A2 : Le format de l’écran est 16:9 et l’image projetée est 16:10 Dimensions de l’écran Taille de l’image...
Page 20
Lorsque le format de l’écran est 4:3 et l’image projetée est 4:3 Installation au sol Zoom maximum Zoom minimum Écran Centre de l’objectif Décalage vertical Distance de projection Installation au plafond Distance de Zoom maximum Zoom minimum projection Décalage vertical Centre de l’objectif Écran Tableau B1 : Le format de l’écran est 4:3 et l’image projetée est 4:3...
Page 21
Une tolérance de 3 % s’applique à ces chiffres dans le Tableau A1, le Tableau A2, le Tableau B1 et le Tableau B2 en raison des variations des composants optiques. Si vous avez l’intention d’installer le projecteur de façon permanente, BenQ vous recommande de tester physiquement la taille et la distance de projection à l’emplacement précis d’installation du projecteur avant de l’installer de façon permanente, afin de prendre en...
Connexion Pour connecter la source d’un signal au projecteur, procédez comme suit : Mettez préalablement tous les appareils hors tension. Utilisez les câbles appropriés pour chaque source. Branchez les câbles correctement. Pour les raccordements illustrés ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir "Contenu de l’emballage"...
Le chemin de connexion final doit être similaire à celui du diagramme suivant : De nombreux ordinateurs Ordinateur portables n’activent pas automatiquement leur port portable ou vidéo externe lorsqu’ils sont de bureau connectés à un projecteur. Pour activer ou désactiver l’affichage externe, vous pouvez généralement utiliser la combinaison de touches...
Meilleure qualité vidéo La méthode S-Vidéo fournit une meilleure qualité vidéo analogique que la vidéo composite standard. Si votre périphérique vidéo composantes est doté de terminaux vidéo composite et S-Vidéo, sélectionnez ce dernier. Reportez-vous à la section "Connexion d’un périphérique S-Vidéo" à la page 26 pour plus d’informations concernant la connexion du projecteur à...
Connexion d’un appareil vidéo composantes Examinez votre appareil vidéo composantes pour déterminer s’il est équipé d’une série d’interfaces de sortie vidéo composantes inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.
Connexion d’un périphérique S-Vidéo Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une sortie S-Vidéo inutilisée : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.
Connexion d’un périphérique vidéo composite Examinez votre périphérique vidéo pour déterminer s’il est équipé d’une série de sorties vidéo composite inutilisées : • Si c’est le cas, vous pouvez continuer à suivre cette procédure. • Dans le cas contraire, il vous faudra trouver une autre méthode pour connecter ce périphérique.
Fonctionnement Mise en marche du projecteur Branchez le cordon d’alimentation au projecteur et à une prise murale. Allumez l’interrupteur de la prise murale (le cas échéant). Vérifiez que le (POWER) Voyant de l’alimentation du projecteur est orange une fois l’appareil mis sous tension. Faites glisser le couvercle de l’objectif pour l’ouvrir.
Désactiver Zoom numérique Désactiver Minuteur d'inactivité Verr. touches panneau Désact. Contrôleur du minuteur Désactiver Écran d'accueil BenQ My Screen RVB analogique MENU Quitter RVB analogique MENU Quitter Appuyez MENU/EXIT deux Utilisez pour choisir le menu fois* sur le projecteur ou la CONFIG.
Sécuriser le projecteur Utilisation d’un verrou câble de sécurité Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur l’arrière du projecteur.
Définition d’un mot de passe Une fois le mot de passe défini et que le verrou alimentation est activé, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage. Une fois le mot de passe défini et que le verrou écran d’accueil est activé, vous ne pourrez changer l’écran d’accueil qui s’affiche sur projecteur que si vous entrez le mot de passe correct.
Veuillez noter le code de rappel, Notez le numéro et éteignez votre projecteur. puis contactez le service Contactez le service d’assistance BenQ local pour à la clientèle de BenQ. le déchiffrer. Vous devrez peut-être fournir une 0 2 1 2 Code de rappel : preuve d’achat pour garantir que vous êtes...
ii. S’il n’est pas correct, un message d’erreur s’affiche pendant trois secondes, suivi du message 'SAISIE MOT DE PASSE' pour vous permettre de réessayer. Vous pouvez appuyer sur MENU/EXIT pour annuler la modification, ou essayer un autre mot de passe. Bien que la fonction de mot de passe soit désactivée, vous devez conserver le mot de passe à...
Pour ce faire : Appuyez sur MENU/EXIT, puis appuyez sur jusqu’à la sélection du menu SOURCE. Appuyez pour choisir Transfert d'espace colorimétrique et appuyez sur pour sélectionner YUV. Cette fonction n’est disponible que lorsqu’une prise d’entrée HDMI est utilisée. Ajustement de l’image projetée Ajustement de l’angle de projection Le projecteur est pourvu d’un pied de réglage à...
Réglage fin de la taille et de la netteté de l’image Réglez la taille de l’image projetée à Ensuite, réglez la netteté de l’image à l’aide de la molette de zoom. l’aide de la molette de mise au point. Correction trapézoïdale La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure.
Agrandir et rechercher des détails sur l’image projetée Si vous souhaitez afficher plus de détails concernant l’image projetée, agrandissez-la. Utilisez les touches de direction pour vous déplacer dans l’image. • Utilisation de la télécommande Appuyez sur D. ZOOM +/- pour afficher la barre de Zoom.
Pour modifier le format de l’image projetée (quel que soit l’aspect de la source): • Utilisation de la télécommande Appuyez sur ASPECT pour afficher le paramètre actuel. Appuyez plusieurs fois sur ASPECT pour sélectionner le format adapté au format du signal vidéo et à...
Réel : L’image est projetée selon sa résolution d’origine, et redimensionnée pour être adaptée à la zone d’affichage. Pour les signaux d’entrée avec de plus faibles résolutions, l’image projetée s’affiche plus petite que si elle était redimensionnée en plein écran. Si nécessaire, Image 4:3 vous pouvez régler le zoom ou approcher le projecteur de l’écran pour agrandir la taille de...
Page 39
Mode Cinéma : Ce mode est adapté pour les films et clips vidéo hauts en couleur issus d’appareils photos ou de vidéos numériques par l’intermédiaire de l’entrée du PC, pour un meilleur affichage dans les environnements obscurs (peu éclairés). Mode Util. 1/Mode Mode Util. 2 : Rappelle les paramètres personnalisés en fonction des modes d’image actuellement disponibles.
Page 40
Réglage précis de la qualité de l’image dans les modes utilisateur En fonction du type de signal sélectionné, des fonctions définissables par l’utilisateur sont disponibles lorsque le mode Mode Util. 1 ou Mode Util. 2 est sélectionné. Vous pouvez ajuster ces fonctions selon vos besoins. Ajustement de Luminosité...
Page 41
Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies.
Page 42
Pour ajuster les paramètres : Allez au menu IMAGE et choisissez Gestion couleur 3D. Appuyez sur Mode/enter sur le projecteur ou ENTER sur la télécommande et la page Gestion couleur 3D s’affiche. Choisissez Couleur primaire et appuyez sur pour sélectionner une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu ou Magenta.
Réglage du minuteur de présentation Le minuteur de présentation permet d’indiquer à l’écran la durée d’une présentation afin de vous permettre de mieux gérer votre temps. Suivez les étapes ci-dessous pour utiliser cette fonction: Appuyez sur TIMER SETUP sur la télécommande ou allez au menu CONFIG.
Page 44
Pour activer le minuteur de présentation, appuyez AVIS et appuyez sur pour choisir Activ. Êtes-vous sûr d’activer le et appuyez sur Mode/enter. Un message de confirmation s’affiche. Choisissez minuteur de présentation ? Oui et appuyez sur Mode/enter sur le projecteur ou ENTER sur la télécommande pour confirmer.
Opérations de pagination à distance Connectez votre projecteur à un PC ou un ordinateur portable à l’aide d’un câble USB avant d’utiliser la fonction de pagination. Voir "Connexion à un ordinateur" à la page 22 pour plus d’informations. Vous pouvez piloter votre logiciel d’affichage (sur un PC connecté) répondant aux commandes page précédente/page suivante (comme Microsoft PowerPoint) en appuyant sur...
Arrêt sur image Appuyez sur FREEZE sur la télécommande pour figer l’image. Le mot « FREEZE » (Arrêt sur image) s’affiche alors dans le coin supérieur gauche de l’écran. Pour annuler la fonction, appuyez sur n’importe quelle touche du projecteur ou de la télécommande. Même si l’image est figée à...
Création de votre propre écran de démarrage En plus de sélectionner l’écran de démarrage prédéfini du projecteur parmi les options logo BenQ ou écran noir ou bleu, vous pouvez créer votre propre écran de démarrage à partir d’une image projetée depuis votre ordinateur ou source vidéo.
• Utilisation de la télécommande Appuyez sur le bouton CAPTURE de la télécommande. Un message de confirmation s’affiche. Appuyez sur CAPTURE ou ENTER à nouveau. Le message 'Copie d’écran...' s’affiche tandis que le projecteur traite l’image. Patientez. En cas de réussite, le message 'Copie réussie' s’affiche à...
Personnalisation de l’affichage des menus du projecteur Les menus à l’écran peuvent être paramétrés selon vos besoins. Les paramètres suivants n’affectent en aucun cas les paramètres de projection, le fonctionnement ou les performances du projecteur. • Durée aff. des menus dans le menu CONFIG. SYSTÈME : avancée > Réglages des menus détermine le temps d’attente avant la désactivation de l’affichage du menu à...
Utilisation des menus Système de menus Notez que les menus à l’écran varient en fonction du type de signal sélectionné. Menu Sous-menu Options principal Couleur du Désact./Jaune clair/Rose/Vert support de clair/Bleu/Tableau noir projection Format 4:3/16:9/Auto/Real Trapèze AFFICHAGE Position Phase Taille H Zoom numérique PC source: Dynamique/Présentation/sRGB/...
Page 51
Désactiver/5 min/10 min/15 min/ désact. 20 min/25 min/30 min Minuteur Désactiver/5 min/10 min/15 min/ d'inactivité 20 min/25 min/30 min Verr. touches Activ./Désact. panneau Contrôleur du Désactiver/30 min/1 h/2 h/3 h/4 minuteur h/8 h/12 h Écran d'accueil BenQ/Noir/Bleu/My Screen My Screen Fonctionnement...
Page 52
Refroidissement Activ./Désact. rapide Mode Haute altitude Activ./Désact. Muet Activ./Désact. Volume Param. audio Bip de mise sous/ Activ./Désact. hors tension Durée aff. des 5 sec/10 sec/15 sec/20 sec/25 menus sec/30 sec Réglages des CONFIG. Centre/Coin sup. Gauche/ menus Position des SYSTÈME : Coin sup.
Menu AFFICHAGE FONCTION (valeur ou DESCRIPTION paramètre par défaut) Corrigez la couleur de l’image projetée si le support de projection n’est pas Couleur du blanc. Voir "Utilisation de Couleur du support de projection" à la page 38 support de pour plus d’informations. projection (Désact.) Quatre options permettent de définir le format de l’image en fonction de...
Menu IMAGE Quelques réglages de l’image ne sont disponibles que lorsque certaines sources d’entrée sont utilisées. Les réglages non disponibles ne s’affichent pas à l’écran. FONCTION (valeur ou DESCRIPTION paramètre par défaut) Les modes d’image prédéfinis vous permettent d’optimiser le réglage de Mode Image l’image en fonction du type de programme que vous souhaitez projeter.
Page 55
(Désactiver) Permet de sélectionner le logo à afficher lors de la phase de démarrage du Écran projecteur. Quatre options sont disponibles: Logo BenQ, écran Noir ou d'accueil écran Bleu ou My Screen. (logo BenQ) Permet de capturer et enregistrer l’image projetée en tant que My Screen.
Page 56
Menu CONFIG. SYSTÈME : avancée FONCTION (valeur ou DESCRIPTION paramètre par défaut) Active ou désactive la fonction de refroidissement rapide. La sélection Refroidissem d’Activ. active la fonction et raccourcit le temps de refroidissement du ent rapide projecteur de 90 à environ 30 secondes. (Activ.) Ce mode convient à...
Rétablit les paramètres par défaut. Rétablir tous Les paramètres suivants sont conservés: Position, Phase, Taille H, les param. Mode Util. 1, Mode Util. 2, Langue, Position du projecteur, Mode Haute altitude. Menu INFORMATIONS Ce menu vous indique l’état de fonctionnement actuel du projecteur. Quelques réglages de l’image ne sont disponibles que lorsque certaines sources d’entrée sont utilisées.
Entretien Entretien du projecteur Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de la lentille. La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur si d’autres pièces doivent être remplacées.
Informations relatives à la lampe Familiarisation avec les heures de la lampe Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré. La méthode de calcul de l’équivalent heures lampe est la suivante : (Équivalent) heures lampe totales = 1 (heures d’utilisation en mode économique) +4/3 (heures d’utilisation en mode normal) Voir...
Quand remplacer la lampe Lorsque le LAMP (Voyant de la lampe) est rouge ou qu’un message conseillant de remplacer la lampe s’affiche, installez une nouvelle lampe ou consultez votre revendeur. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion.
• Pour assurer une performance optimale du projecteur, il est recommandé que vous achetiez une lampe de projecteur BenQ pour remplacer la lampe. • Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l’envers au plafond, assurez-vous que personne n’est au-dessous du connecteur de la lampe pour...
Page 62
Levez la poignée de sorte qu’elle soit placée verticalement. Tirez doucement sur la poignée pour retirer la lampe du projecteur. • Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur. • Conservez la lampe hors de portée des enfants et à...
Page 63
Utilisez une pièce pour tourner la vis dans le sens des aiguilles d’une montre, jusqu’à ce que le couvercle de la lampe soit fixé. • Une vis mal serrée peut être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur. •...
Page 64
Voyants Voyant État et description POWER TEMP Lampe Événements - alimentation Le projecteur vient d’être connecté à une prise secteur ou la Orange Orange Orange porte de la lampe est ouverte. Mode veille. Orange Désact. Désact. Vert Mise en marche. Désact.
Dépannage Le projecteur ne s’allume pas. Origine Solution Insérez le cordon d’alimentation dans la prise CA située à l’arrière du projecteur et Le cordon d’alimentation n’alimente pas branchez-le sur la prise secteur. Si la prise l’appareil en électricité. secteur est dotée d’un interrupteur, assurez- vous que celui-ci est activé.
Caractéristiques Caractéristiques du projecteur Toutes les caractéristiques peuvent être modifiées sans notification préalable. Caractéristiques optiques Terminaux d’entrée Résolution Entrée ordinateur 1280 x 800 WSGA Entrée RVB 1 connecteur D-Sub à 15 broches Système d’affichage (femelle) 1-CHIP DMD Entrée signal vidéo Ouverture (nombre F) S-VIDEO F=2,4 à...
Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d’œuvre nécessaire. Pour bénéficier des services de garantie, il convient d’informer immédiatement le revendeur auprès duquel vous avez acheté...
Déclarations de réglementation Déclaration FCC CLASSE B : Cet appareil génère, utilise et peut émettre des ondes radioélectriques et, dès lors, provoquer des interférences préjudiciables avec les postes de radio et les postes de télévision s’il n’est pas installé et utilisé conformément aux instructions du présent manuel. L’absence d’interférences n’est toutefois pas garantie dans certaines installations.
