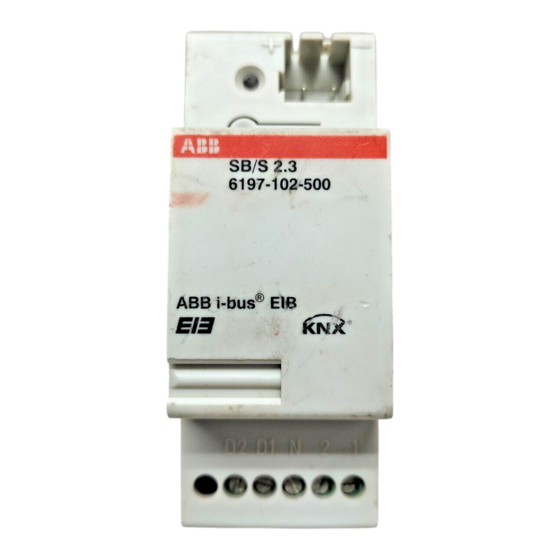

ABB i-bus
REG-Steuerbaustein
6197/11-102-500 • SB/S 2.3
für Universal- Zentraldimmer
6593-xxx-500 • STD-500MA
für den Einbau in Verteiler
D
F
Betriebsanleitung
Nur für autorisiertes Elektro-Fachpersonal
mit EIB-Ausbildung
®
EIB
GB
NL
0173 -1-6380
Rev.1
E
I
D
S

Publicité

Table des Matières
loading

Manuels Connexes pour ABB i-bus EIB SB/S 2.3

Sommaire des Matières pour ABB i-bus EIB SB/S 2.3

  • Page 1 0173 -1-6380 Rev.1 ® ABB i-bus REG-Steuerbaustein 6197/11-102-500 • SB/S 2.3 für Universal- Zentraldimmer 6593-xxx-500 • STD-500MA für den Einbau in Verteiler Betriebsanleitung Nur für autorisiertes Elektro-Fachpersonal mit EIB-Ausbildung...
  • Page 2 Fig. 1 HINWEIS Führen Sie die Busleitungen durch die Kabelhalterungen (Fig. 1, Pos. 3), um auszuschließen, dass gelöste Leitungen benachbarte Klemmen oder Leitungen berühren.
  • Page 3 Fig. 2 Anschluss Twisted Pair EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 G 1 D N L G 1 D N L D1 D2 N 1 maximal 9 Dimmer pro Kanal Nebenstellentaster (2020 US, 2021/6 UK) zu weiteren Dimmern ACHTUNG Verwenden Sie bitte nur konventionelle Taster (2020 US, 2021/6 UK);...
  • Page 4 Einsatzgebiete Mit dem Steuerbaustein 6197/11-102-500 können pro Steuerausgang D1 bzw. D2 und D bis zu 9 ABB Universal- Zentraldimmer 6593-xxx-500 • STD-500 MA angesteuert werden. Beachten Sie hier die Ausführungen in den Betriebsanlei- tungen der jeweiligen Dimmer.
  • Page 5 Funktion Die Steuerung (EIN/AUS, Dimmwert) erfolgt über die EIB- Busleitung oder über konventionelle Taster (2020 US, 2021/6 UK); es können beliebig viele Taster pro Neben- stelleneingang angeschlossen werden. Der Anschluss der Nebenstellentaster erfolgt am Steuer- baustein, nicht am Dimmer. Eine lastmäßige Aufteilung der Dimmer auf mehrere Pha- sen ist möglich, beachten Sie hierbei die nationalen Be- stimmungen und Normen.

  • Page 6: Wichtige Hinweise

    Elektro-Fachpersonal ausgeführt werden. Es sind die gültigen Richtlinien nach DIN-VDE sowie des EIB-Handbuches des ZVEI/ZVEH einzuhalten. Die Herstellerdatenbank von ABB wird laufend ergänzt; sie enthält die neusten Applikationen. Die dazugehörigen Be- schreibungen entnehmen Sie dem Technischen Hand- buch zum ABB i-bus ®...

  • Page 7: Technische Daten

    Technische Daten Allgemeine Daten ® Stromversorgung: über ABB i-bus 230 V ~ ± 10%, 50 - 60 Hz (L) Tastereingang: Datenleitung D1/D2: PWM-Signal Bezugspotential N Schutzart: IP 20 nach EN 60529 Breite: 2 TE à 18 mm (pro M -Maß) Umgebungs- - 5 bis + 45 °C...
  • Page 8 Technische Daten Max. Leitungslänge je Tastereingang - bei 50 Hz: 100 m - bei 60 Hz: 80 m Max. Leitungslänge je Datenausgang: Datenausgänge: HINWEIS Weitere technische Daten entnehmen Sie bitte dem Ge- rätefenster unter der ETS 2 ab Version 1.1 oder höher.

  • Page 9: Montage

    Montage Netzspannung abschalten! HINWEIS Ist bei der Montage des Gerätes die physikalische Adresse noch nicht vergeben, sollte die Programmiertaste (Fig. 1, Pos. 1) noch zugänglich sein. Montage Der Steuerbaustein ist für den Einbau in Verteilern vorge- sehen. Das Gerät wird mit gestecktem Klemmblock ausge- liefert.
  • Page 10 Montage Anschluss der Dimmer • Verbinden Sie den Steuerbaustein über den Ausgang D1(D2) mit dem Eingang D des jeweiligen Dimmers. • Schalten Sie erst jetzt die Netzspannung des Dimmers Montage in Verbindung mit Nebenstellen des Steuer- bausteins Bitte beachten Sie folgendes: - Die maximale Leitungslänge darf im Betrieb 60 Hz = 80 m bzw.
  • Page 11 Montage ACHTUNG Die Beleuchtung der Tasternebenstelle parallel zum Schaltkontakt ist nicht zulässig: Taster mit zusätzli- cher „N“- Klemme verwenden. Demontage • Demontieren Sie den Steuerbaustein durch Abziehen des Klemmblockes, und stellen Sie sicher, dass die Busleitung nicht unterbrochen wird.
  • Page 12 Die Funktion des Steuerbausteins ist softwareabhängig. Zur Programmierung schließen Sie einen PC mit der ETS 2 ab Version 1.1 mittels EIB-RS 232 Schnittstelle (z.B. 6186 ® /20-500) an die ABB i-bus EIB Buslinie an. Physikalische Adresse vergeben • Schalten Sie die Busspannung ein.
  • Page 13 Fig. 1 REMARQUE Faites passer les conduites à bus par les attaches de câbles (Fig. 1, Rep. 3) pour exclure que des conduites débranchées entrent en contact avec des bornes ou conduites voisines.
  • Page 14 Fig. 2 Raccordement twisted pair EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 G 1 D N L G 1 D N L D1 D2 N 1 au maximum 9 variateurs par canal boutons-poussoirs de postes supplémentaires (2020 US, 2021/6 UK) vers d‘autres variateurs ATTENTION Utilisez seulement des touches conventionnelles (par...

  • Page 15: Domaines D'utilisation

    Domaines d’utilisation Avec le module de commande 6197/11-102-500, on peut amorcer par sortie de commande D1 et/ou D2 et D jusqu’à 9 variateurs centraux universels ABB 6593-xxx-500 • STD-500 MA. Là, veuillez tenir compte des remarques dans les instructions de montage des variateurs respectifs.
  • Page 16 Fonction La commande (MARCHE/ARRET, valeur de variation) se fait par l’intermédiaire de la conduite à bus EIB ou bien de touches conventionnelles (2020 US, 2021/6UK); on peut raccorder n’importe quel nombre de touches par entrée de poste supplémentaire. Le raccordement des boutons-poussoirs de postes supplé- mentaires se fait au niveau du module de commande et non du variateur.

  • Page 17: Remarques Importantes

    Il faut respecter les directives en vigueur d’après DIN- VDE ainsi que celles du manuel EIB du ZVEI/ZVEH. La banque de données de ABB est complétée en perma- nence; elle contient les applications les plus récentes. ®...

  • Page 18: Données Techniques

    Données techniques Données générales Alimentation en courant: par l’intermédiaire du ® ABB i-bus Entrée de commutation: 230 V ~ ± 10%, 50 - 60 Hz (L) Ligne de données Signal PWM D1/D2: Potentiel de référence N Type de protection: IP 20 selon EN 60529 Largeur: 2 TE à...
  • Page 19 Données techniques Longueur de ligne max. par entrée de commutation: - pour 50 Hz: 100 m - pour 60 Hz: 80 m Longueur de ligne max. par sortie de données: Sorties de données: REMARQUE Vous trouverez d’autres données techniques dans la fenêtre de l’appareil sous ETS 2 à...
  • Page 20 Montage Couper la tension de réseau! REMARQUE Si lors du montage de l’appareil, l’adresse physique n’a pas encore été remise, la touche de programmation (Fig. 1, Rep. 1) devrait encore être accessible. Montage Le module de commande est prévu pour le montage dans des distributeurs.
  • Page 21 Montage • Ne mettez que maintenant la tension de réseau du variateur en circuit. Montage en rapport avec des postes supplémentaires du module de commande Veuillez tenir compte de ce qui suit: - La longueur de ligne maximale ne doit pas dépasser en régime de 60 Hz = 80 m et/ou 50 Hz = 100 m - Le raccordement des boutons-poussoirs de postes sup- plémentaires se fait au niveau du module de commande...
  • Page 22 Montage Démontage • Démontez le module de commande en retirant le bloc de connexion et faites en sorte que la conduite à bus ne soit pas interrompue.

  • Page 23: Mise En Service

    Pour la programmation, raccordez un PC avec ETS 2 à partir de la version 1.1 au moyen de l’interface EIB-RS 232 (par ® exemple 6186/20-500) à la conduite à ABB i-bus EIB. Remettre l’adresse physique • Mettez la tension de réseau en circuit.
  • Page 24 Fig. 1 IMPORTANT Feed the bus lines throughthe cable clamps (Fig. 1, Pos. 3) to ensure that disconnected lines do not come in contact with neighbouring terminals or lines.
  • Page 25 Fig. 2 Twisted pair terminal EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 D1 D2 N 1 G 1 D N L G 1 D N L Max. 9 dimmers per channel Extension switches (2020 US, 2021/6 UK) to other dimmers IMPORTANT Use only conventional switches (e.g., 2020 US, 2021/6 UK);...

  • Page 26: Fields Of Application

    Fields of Application With the Control Module 6197/11-102-500, up to nine Central Dimmers 6593-xxx-500 • STD-500 MA can be controlled per control output D1 or D2 and D. In this connection, follow the instructions contained in the operating instructions of the respective dimmer.

  • Page 27: Mode Of Operation

    Mode of Operation Control (ON/OFF, dimming value) is effected via the EIB bus line or via conventional switches (2020 US, 2021/6 UK); any number of switches can be connected per extension input. The extension pushbutton is connected to the control module, not to the dimmer.
  • Page 28 The applicable DIN-VDE rules, as well as the ZVEI/ ZVEH EIB Manual are to be complied with. The ABB manufacturer’s database is constantly updated; it contains the latest applications. Please refer to the ABB ® i-bus EIB Technical Manual for the relevant descriptions.

  • Page 29: Technical Data

    Technical Data General Data ® Power supply: via ABB i-bus 230 V ~ ± 10%, 50 - 60 Hz (L) Switch input: Data line D1/D2: PWM signal Reference potential N Type of protection: IP 20 in accordance with EN60529 2 TE à 18 mm (per M dimension)
  • Page 30 Technical Data Max. line length per switch input: - at 50 Hz: 100 m - at 60 Hz: 80 m Max. line length per data output: Data outputs: NOTE For further technical data, please refer to the device window under ETS 2, from Version 1.1 onwards.
  • Page 31 Installation Disconnect supply voltage! NOTE If, when installing the device, the physical address has not yet been allocated, the programming button (Fig. 1, Pos. 1) should still be accessible. Installation The control module has been designed for installation in distribution boards. •...
  • Page 32 Installation Installation in conjunction with extensions of the control module Please note the following: - The maximum line length in operation must not exceed 60 Hz = 80 m or 50 Hz = 100 m - The extension pushbutton is connected to the control module, not to the dimmer.
  • Page 33 Start-up Operation of the control module is software-dependent. To program, connect a PC with ETS 2 from Version 1.1 onwards, to the Powernet EIB bus line via an EIB-RS 232 interface (e.g., 6186/20-500). To allocate physical address: • Connect the supply voltage. •...
  • Page 34 Fig. 1 AANWIJZING De busleidingen door de kabelhouders (Fig. 1, Pos. 3) leiden om uit te sluiten dat losgeraakte leidingen met aangrenzende klemmen of leidingen in contact komen.
  • Page 35 Fig. 2 Aansluiting twisted pair EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 D1 D2 N 1 G 1 D N L G 1 D N L maximaal 9 dimmers per kanaal nevenpost-impulsdrukker (2020 US, 2021/6 UK) naar andere dimmers OPGELET Slechts van conventionele impulsdrukkers (bijv.
  • Page 36 Toepassingsgebieden Met de regelbouwsteen 6197/11-102-500 kunnen per stuur- uitgang D1 resp. D2 en D tot en met 9 universele centrale- dimmers 6593-xxx-500 • STD-500 MA worden gestuurd. Hier op de uiteenzettingen in de gebruiksaanwijzingen van de betreffende dimmers letten.
  • Page 37 Functie De sturing (AAN/UIT, dimwaarde) geschiedt via de EIB- busleiding of via conventionele impulsdrukkers (2020 US, 2021/6 UK). Per nevenpostingang kunnen naar believen vele impulsdrukkers worden aangesloten. De nevenpost-impulsdrukkers worden op de regelbouw- steen en niet op de dimmer aangesloten. Een verdeling van de dimmers volgens de belasting op verscheidene fasen is mogelijk.

  • Page 38: Belangrijke Aanwijzingen

    Het programmeren van de appara- tuur geschiedt met de ETS 2 vanaf versie 1.1 en hoger. Opslag van afval Alle verpakkingsmaterialen en apparaten van ABB zijn met aanduidingen en keuringszegels voor de deskundige en vakkundige opslag van afval uitgerust. Lever verpakkings- materialen en elektrische apparaten resp.

  • Page 39: Technische Gegevens

    Technische gegevens Algemene gegevens ® Stroomvoorziening: via ABB i-bus 230 V ~ ± 10%, 50 - 60 Hz (L) Stuuringang: Datalijn D1/D2: PWM-signaal referentiepotentiaal N Beschermingsgraad: IP 20 volgens EN 60529 2 TE á 18 mm (per M -maat) Breedte:...
  • Page 40 Technische gegevens Max. leidingslengte per stuuringang: - bij 50 Hz: 100 m - bij 60 Hz: 80 m Max. leidingslengte per datauitgang: Datauitgangen: AANWIJZING Nadere technische gegevens kunt u opmaken uit het apparatuurvenster onder ETS 2 vanaf versie 1.1 of hoger.

  • Page 41: Montage

    Montage Netspanning uitschakelen! AANWIJZING Indien bij de montage van het apparaat het fysiek adres nog niet is verstrekt, dient de programmeertoets (Fig. 1, Pos. 1) nog toegankelijk te zijn. Montage De regelbouwsteen is voorzien voor het inbouwen in verdelers. Het apparaat wordt met ingestoken klemblok afgeleverd. •...
  • Page 42 Montage Montage in verband met nevenposten van de regel- bouwsteen Gelieve het volgende in acht te nemen: - De maximale lengte van de leiding mag in gebruik 60 Hz = 80 m resp. 50 Hz = 100 niet overschrijden. - De nevenpost-impulsdrukkers worden op de regelbouw- steen en niet op de dimmer aangesloten.
  • Page 43 Montage Demontage • De regelbouwsteen door aftrekken van de klemblok demonteren en veilig stellen dat de busleiding niet wordt onderbroken.

  • Page 44: Inbedrijfstelling

    Om te programmeren sluit u een PC met de ETS 2 vanaf versie 1.1 door middel van een EIB-RS 232 interface ® (bijv. 6186/20-500) op de ABB i-bus EIB busleiding aan. Fysiek adres verstrekken • Schakel de netspanning in.
  • Page 45 Fig. 1 AVVERTENZA Fate passare i cavi del bus attraverso i relativi supporti (Fig. 1, Pos. 3), in modo da escludere ogni possibile contatto dei cavi con morsetti o altri cavi vicini.
  • Page 46 Fig. 2 Collegamento twisted pair EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 D1 D2 N 1 G 1 D N L G 1 D N L 9 dimmer al massimo per ogni canale pulsante derivato (2020 US, 2021/6 UK) agli altri dimmer ATTENZIONE Si raccomanda l’uso solo di pulsanti convenzionali...
  • Page 47 Impieghi Con il modulo 6197/11-102-500 è possibile comandare per ogni uscita D1 o D2 e D fino a 9 dimmer universali centrali 6593-xxx-500 • STD-500 MA. A questo proposito considerare le caratteristiche dei diversi dimmer descritte nelle rispettive istruzioni per il montaggio.
  • Page 48 Funzionamento La funzione di comando (ON/OFF, valore di regolazione intensità) è attuata mediante la linea bus EIB oppure per mezzo di pulsanti convenzionali (2020 US, 2021/6 UK); per ogni ingresso per derivati è possibile collegare un numero illimitato di pulsanti. Il collegamento del pulsante per il derivato è...

  • Page 49: Indicazioni Importanti

    La programmazione dell’apparecchio viene eseguita con il software ETS 2 versione 1.1 o maggiore. Smaltimento Tutti i materiali di imballaggio e gli apparecchi ABB sono provvisti di contrassegni e sigilli di controllo per consentire uno smaltimento idoneo e corretto. Eliminate i materiali di...

  • Page 50: Caratteristiche Tecniche

    Caratteristiche tecniche Dati generali Alimentazione ® di corrente: attraverso ABB i-bus 230 V ~ ± 10%, 50 - 60 Hz (L) Ingresso pulsante: Linea dati D1/D2: segnale PWM potenziale di riferimento N Protezione: IP 20 secondo EN 60529 2 TE da 18 mm (misura pro M )
  • Page 51 Caratteristiche tecniche Lunghezza massima cavo per ogni ingressodi pulsante: - con 50 Hz: 100 m - con 60 Hz: 80 m Lunghezza massima cavo per ogni ingresso dati: Uscite dati: AVVERTENZA Ulteriori caratteristiche sono riportate nella finestra relativa all’apparecchio nel programma ETS 2 versione 1.1 o maggiore.
  • Page 52 Montaggio Togliere la tensione elettrica! AVVERTENZA Se al montaggio dell’apparecchio non è ancora stato assegnato l’indirizzo fisico, si dovrà mantenere ancora accessibile il pulsante di programmazione (Fig. 1, Pos. 1). Montaggio Il modulo di comando è predisposto per essere integrato in distributori.
  • Page 53 Montaggio Collegamento del dimmer • Collegate il modulo tramite l'uscita D1 (D2) all'ingresso D del rispettivo dimmer. • Aprite solo ora l'alimentazione elettrica del dimmer. Montaggio con apparecchi derivati del modulo Rispettare assolutamente quanto segue: - la lunghezza massima della linea in esercizio non deve superare 60 Hz = 80 m / 50 Hz = 100 m - Il collegamento del pulsante per il derivato è...
  • Page 54 Montaggio Smontaggio • Per smontare il modulo staccare la morsettiera, accertan- dosi poi di non interrompere il cavo del bus.

  • Page 55: Messa In Servizio

    Per programmare l’apparecchio, collegate un PC, su cui è installato il software ETS 2 versione 1.1 o maggiore, ® alla linea del ABB i-bus EIB, per mezzo dell’interfaccia EIB-RS 232 . Assegnazione dell’indirizzo fisico • Aprite l’alimentazione di corrente.
  • Page 56 Fig. 1 INDICACION Pase la línea del bus por los soportes para cables (Fig. 1, Pos. 3) para excluir que las líneas sueltas entren en contacto con bornes o líneas adyacentes.
  • Page 57 Fig. 2 Conexión Twisted Pair EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 D1 D2 N 1 G 1 D N L G 1 D N L Máximo 9 reductores de luz por canal Palpador para aparatos supletorios (2020 US, 2021/6 UK) A otros reductores de luz ATENCION Le rogamos usar sólo palpadores convencionales (p.

  • Page 58: Campos De Aplicación

    Campos de aplicación Con la pieza de direccionamiento REG 6197/11-102-500 se pueden direccionar por salida direccionadora D1 ó D2 y D hasta 9 dimmer centrales universales ABB 6593-xxx-500 • STD-500MA. Le rogamos observar las ejecuciones en las instrucciones para el manejo de los correspondientes reductores de luz.
  • Page 59 Funcionamiento El mando (CON./DESC., valor de reducción) se efectúa a ® través de la línea ABB i-bus EIB o a través de palpadores convencionales (2020 US, 2021/6 UK); se pueden conectar los palpadores que se deseen por entrada de aparatos supletorios.

  • Page 60: Indicaciones Importantes

    Se tienen que observar las normas vigentes según DIN- VDE así como las del manual EIB del ZVEI/ZVEH. El banco de datos de los fabricantes de ABB es comple- mentado constantemente; por lo que contiene las últimas aplicaciones. Le rogamos tomar las descripciones ®...

  • Page 61: Datos Técnicos

    Datos técnicos Datos generales Alimentación de ® corriente: a través del ABB i-bus 230 V ~ ± 10%, 50 - 60 Hz (L) Entrada del palpador: Línea de datos D1/D2: señal PWM Potencial de referencia N Tipo de protección: IP 20 según EN 60529...
  • Page 62 Datos técnicos Largo máximo de la línea por entrada de palpador: - a 50 Hz: 100 m - a 60 Hz: 80 m Largo máximo de la línea por salida de datos: Salidas de datos: INDICACION Le rogamos tomar los damás datos técnicos de la ventanilla del aparato bajo ETS 2 a partir de la versión 1.1 o mayor.
  • Page 63 Montaje ¡Desconmutar la tensión a la red! INDICACION Si durante el montaje no se ha concedido la dirección física, la tecla de programación (Fig. 1, Pos. 1) debiera de ser accesible. Montaje El elemento de mando está previsto para ser incorporado en distribuidores.
  • Page 64 Montaje Conexión del dimmer • Conecte la pieza de direccionamiento mediante la salida D1 (D2) con la entrada D del dimmer correspondiente. • Connecte ahora la tensión de red del dimmer. Montaje en combinación con aparatos secundarios de la pieza de direccionamiento Por favor, observe las siguientes indicaciones: - La longitud máxima de línea en funcionamiento no debe superar:...
  • Page 65 Montaje ATENCION la iluminación del aparato supletorio del palpador no es permisible: Usar el palpador con un borne adicional "N". Desmontaje • Desmonte el elemento de mando retirando el bloque de bornes y asegúrese de que no se interrumpa ninguna línea bus.

  • Page 66: Puesta En Servicio

    Para la programación, conecte un PC (ordenador personal) con el ETS 2 a partir de la versión 1.1 o superior mediante el interface EIB-RS 232 (p. ej., 6186/20-500) a la línea del ABB i-bus ® EIB. Conceder la dirección física • Conmute la tensión a la red.
  • Page 67 Fig. 1 För bussledningen genom kabelhållarna (3 i figur 1) för att inte riskera att de separerade ledarna kommer i kontakt med intilliggande plintar eller ledningar.
  • Page 68 Fig. 2 Anslutning av partvinnad ledare EIB-Bus 6197/11- 6593-500 6593-500 102-500 STD-500MA STD-500MA SB/S 2.2 D1 D2 N 1 G 1 D N L G 1 D N L Max 9 dimmerenheter per kanal Sidoapparat (2020 US, 2021/6 UK) Till ytterligare dimmerenheter VARNING Använd endast konventionella tryckknappar (t ex 2020 US, 2021/6 UK).
  • Page 69 Användningsområden Med styrmodulen 6197/11-102-500 kan upp till 9 universal- dimmerenheter 6593-xxx-500 • STD-500 MA styras, för varje styrutgång D1 respektive D2, och D. Följ anvisningarna som levereras med respektive dim- merenhet.
  • Page 70 Funktion Styrningen (till, från och dimmerläge) sker via EIB-buss- ledningen eller via konventionella tryckknappar (2020 US, 2021/6 UK). Godtyckligt antal knappar kan anslutas per sidoapparatingång. Sidoapparatens tryckknapp ska anslutas till styrmodulen - inte till dimmern. För att balansera belastningen kan de olika dimmerenheterna fördelas på...

  • Page 71: Viktig Information

    ZVEI/ZVEH ska följas. ABB tillverkardatabas uppdateras kontinuerligt. Här finns de senaste tillämpningarna. ® Tillhörande beskrivningar finns i handboken för ABB i-bus EIB. Såväl databasen som den tekniska handboken kan beställas från generalagenten för ABB. Apparaten programmeras med ETS 2, version 1.1 och högre.

  • Page 72: Tekniska Data

    Tekniska data Allmänna data ® Matning: Via ABB i-bus 230 V ~ ± 10%, 50 - 60 Hz (L) Tryckknappsingång: Dataledning D1/D2: PWM-signal, referenspotential N Skyddsform: IP 20 enligt EN 60529 Bredd: 2 TE à 18 mm (pro M -mått) Omgivnings- - 5 till + 45 °C...
  • Page 73 Tekniska data Max ledningslängd per tryckknappsingång: - vid 50 Hz: 100 m - vid 60 Hz: 80 m Max ledningslängd per datautgång: Antal datautgångar: Ytterligare teknisk information finns i apparatfönstret i ETS 2, version 1.1 och högre.
  • Page 74 Montering Bryt nätspänningen! Om apparaten vid monteringen inte redan har tilldelats en fysisk adress ska programmeringstangenten (1 i Fig. 1) lämnas lätt tillgänglig. Montering Styrmodulen är avsedd för installation i distributionsskåp. Apparaten levereras med monterad anslutningsplint. • Snäpp fast styrmodulen med hjälp av snabbfästet på en DIN-hattskena.
  • Page 75 Montering Montering tillsammans med styrmodulens sido- apparater Observera följande: - Den maximala ledningslängden får under drift inte överskrida 80 m vid 60 Hz 100 m vid 50 Hz. - Sidoapparatens tryckknapp ska anslutas till styrmodulen - inte till dimmern. • Sidoapparatledningarna ska i möjligaste mån förläg- gas separat från matningsledningarna.
  • Page 76 Montering Demontering • Demontera styrmodulen genom att dra av anslut- ningsplinten. Kontrollera att bussledningen inte bryts.
  • Page 77 Funktionen hos styrmodulen är programvaruberoende. För programmering, anslut en PC med programmet ETS 2, version 1.1 eller högre, via gränssnittet EIB-RS 232 ® (t ex 6186/20 -500) till ABB i-bus EIB-busslinjen. Ange den fysiska adressen • Koppla till nätspänningen. • Tryck på programmeringstangenten (1 i figur 1) på...
