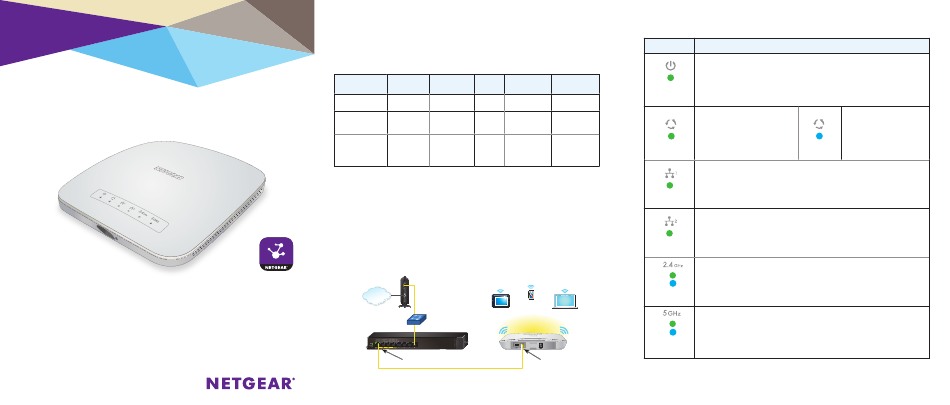

NETGEAR Insight WAC510 Installation

Installation
Point d'accès Wifi Smart cloud managé via
NETGEAR Insight (WAC510)
Contenu de l'emballage
Déballez la boîte et vérifiez-en le contenu :
• Point d'accès Wifi Smart cloud managé par NETGEAR Insight®
(WAC510)
• Guide d'installation
• Kit d'installation au mur/au plafond
Configuration du point d'accès
Le tableau ci-dessous illustre les différentes options de configuration disponibles
pour vous et la configuration requise pour le point d'accès (PA).
Option de Se connecter Source
configuration via d'alimentation
PA vers switch Port PoE WAN PoE
PoE Ethernet
PA vers switch non Port PoE WAN Adaptateur
PoE Ethernet secteur
Modem Internet Port PoE WAN Adaptateur
PA vers DSL ou secteur
filaire
Remarque : pour plus d'informations sur les différentes options de configuration, voir le
manuel de l'utilisateur du point d'accès Wifi Smart cloud managé via NETGEAR Insight
(WAC510) que vous pouvez télécharger en visitant le site www.netgear.com/support.
Avant de placer le point d'accès en hauteur, configurez-le et testez-le pour vérifier sa
connectivité réseau WiFi. Assurez-vous d'exécuter la dernière version du firmware sur votre
appareil.
¾ Pour configurer le point d'accès avec un switch PoE :
Connectez le port PoE WAN jaune du point d'accès à un port de réseau local du switch
PoE à l'aide d'un câble Ethernet.
Dans cette configuration, le point d'accès n'a pas besoin d'un adaptateur d'alimentation.
Insight
Internet
routeur
Remarque :
Câble non Port PoE sur un switch PoE
fourni.
Le tableau ci-dessous présente le comportement du voyant sur le point d'accès.
Voyant
Mode Exigences Informations de
Voyant d'alimen-
supplémentaires configuration
Mode AP None (Aucun) Consultez ce guide
Mode AP Adaptateur Consultez le
secteur manuel de
l'utilisateur
Mode Adaptateur Consultez le
routeur secteur manuel de
Voyant Insight
l'utilisateur
Passer en mode
routeur
Voyant PoE WAN
Voyant de réseau
Vo y a n t W L A N
Vo y a n t W L A N
Port PoE WAN
Description
•Désactivé. Le système est hors tension.
•Vert continu. Le système est sous tension et le point d'accès est prêt.
• Orange continu. Pendant le démarrage, le voyant d'alimentation s'allume en orange fixe.
Si après 5 minutes le voyant reste allumé en orange, une erreur d'initialisation s'est
produite.
tation
•Orange clignotant. Mise à jour du micrologiciel (firmware) en cours.
Si le numéro de série commence
par 4W8 ou 4W9 :
• Eteint. Mode autonome ou mode
Insight. Aucune connexion au cloud.
• Vert continu. Mode Insight.
Connecté au cloud. Voyant Insight
•Eteint. Aucune liaison Ethernet détectée.
•Orange continu. Liaison Ethernet 10 ou 100 Mbit/s détectée.
•Orange clignotant. Activité Ethernet 10 ou 100 Mbit/s détectée.
•Vert continu. Liaison Ethernet 1000 Mbit/s détectée.
•Vert clignotant. Activité Ethernet 1000 Mbit/s détectée.
•Eteint. Aucune liaison Ethernet détectée.
•Orange continu. Liaison Ethernet 10 ou 100 Mbit/s détectée.
•Orange clignotant. Activité Ethernet 10 ou 100 Mbit/s détectée.
•Vert continu. Liaison Ethernet 1000 Mbit/s détectée.
local
•Vert clignotant. Activité Ethernet 1000 Mbit/s détectée.
•Désactivé. L'émetteur-récepteur radio WiFi 2,4 GHz est éteint.
•Vert continu. L'émetteur-récepteur radio WiFi 2,4 GHz est allumé.
•Bleu continu. Un ou plusieurs clients de réseau sans fil sont connectés à la radio 2,4 GHz.
•Bleu clignotant. Trafic de réseau sans fil détecté sur la radio 2,4 GHz.
2,4 G
•Désactivé. L'émetteur-récepteur radio Wi-Fi 5 GHz est éteint.
•Vert continu. L'émetteur-récepteur radio WiFi 5 GHz est allumé.
•Bleu continu. Un ou plusieurs clients de réseau sans fil sont connectés à la radio 5 GHz.
•Bleu clignotant. Trafic de réseau sans fil détecté sur la radio 5 GHz.
5 G
Si le numéro de série
commence par 5B4 ou 5B5 :
•Eteint. Mode autonome
ou mode Insight. Aucune
connexion au cloud.
•Bleu continu. Mode Insight.
Connecté au cloud.
