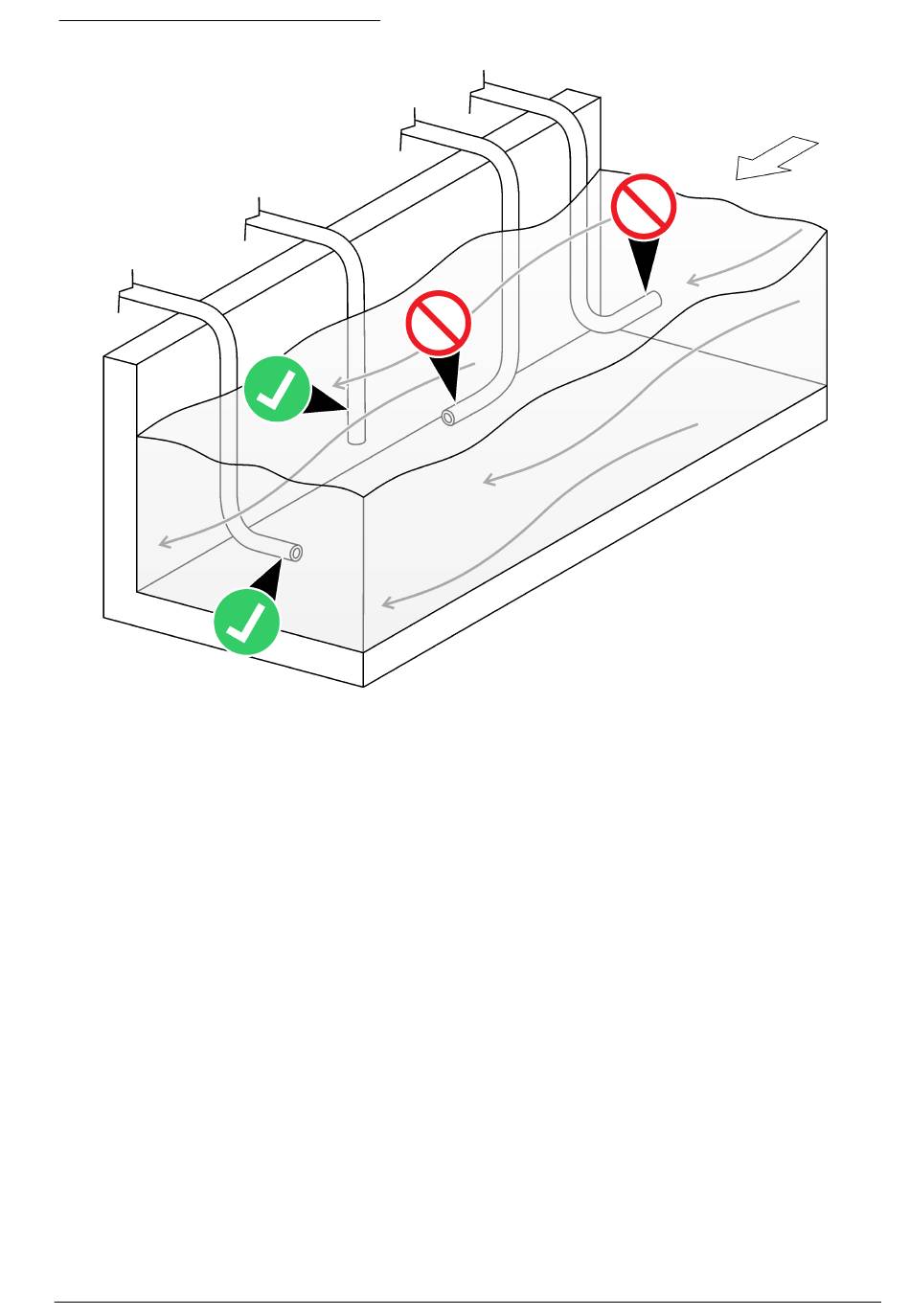

Figur 6 Installation i en flödesström
Extern inloppinstallation för våta förhållanden
I miljöer med hög fuktighet, frätande gaser eller risk för nedsänkning ska du installera bubbelgivarens
luftintag på en torr plats. Anslut slangen till inloppsportarna på torkmedelspatronerna eller flytta
torkmedelspatronerna till en torr plats för enkel åtkomst vid underhåll.
1. Så här installerar du externa inloppsslangar.
a. Fäst en ID-rörledning med en längd på 9,5 mm (3/8 tum) i varje inloppsport på
torkmedelspatronerna. Se
b. Placera den andra änden av slangen på en torr plats. Se till att slangarnas öppna ändar hålls
nere, så att fukt, kondens och nederbörd inte tränger in i slangarna. Se
2. Så här fjärrinstallerar du torkpatroner:
a. Avlägsna torkpatronerna.
b. Fäst en ID-rörledning med en längd på 3 mm (1/8 tum) i de hullingsförsedda beslagen på
3 mm (1/8 tum) på bubbelgivaren. Se
c. Anslut den andra änden av slangen till de hullingförsedda belsagen på 3 mm (1/8 tum) i
torkmedelspatronerna.
d. Montera torkmedelspatronerna på en närliggande torr plats. Se till att torkpatronernas öppna
ändar hålls nere, så att fukt, kondens och nederbörd inte tränger in i patronerna. Se
Figur 7.
Figur 7.
Figur 7.
Figur 7.
