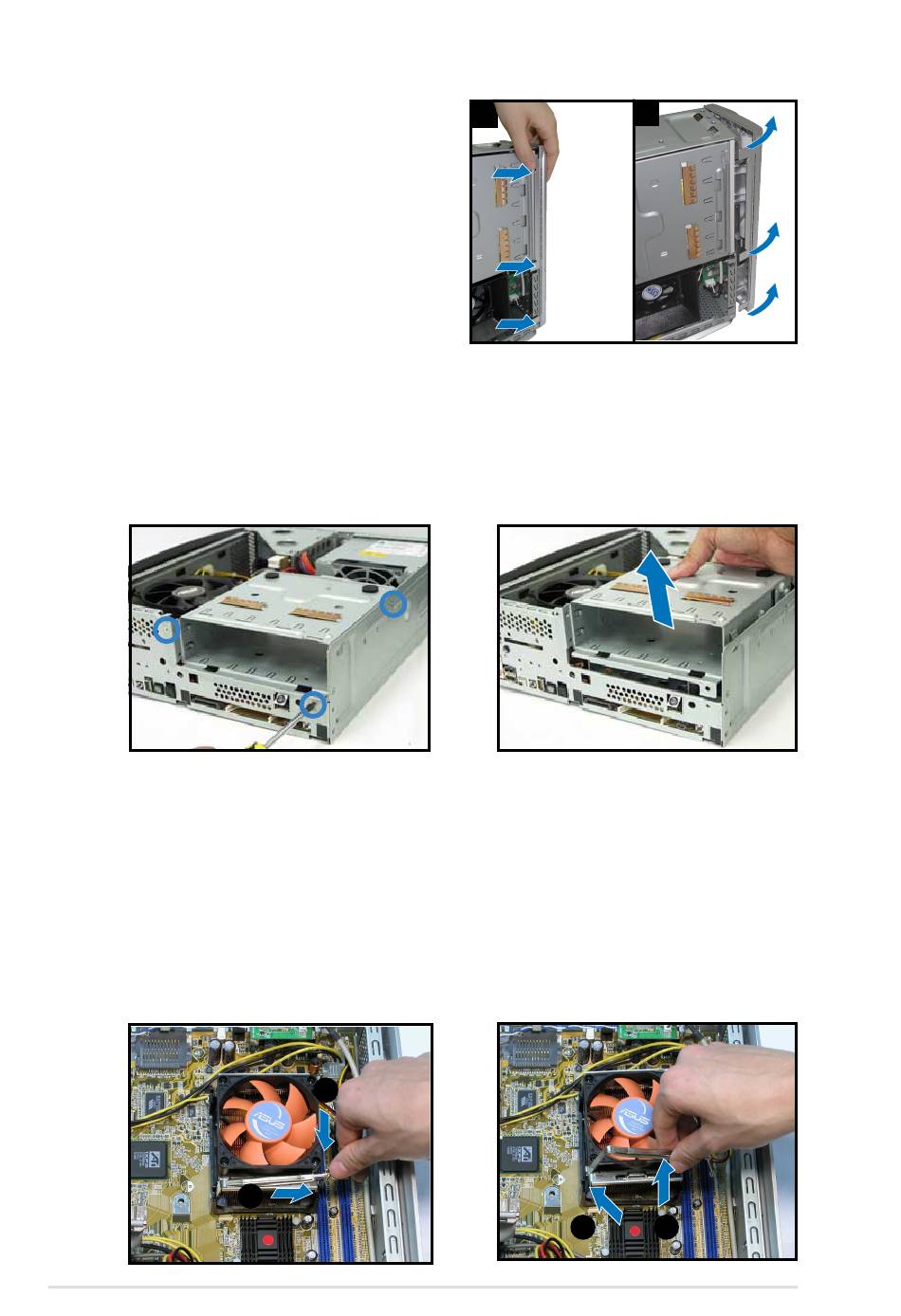

Retirer le capot de la façade
1. Levez les crochets du capot
avant vers l'extérieur.
2. Retirez avec précaution le capot,
puis mettez-le de côté.
Retirer l 'ensemble de stockage
1. Posez le système sur le côté,
puis localisez et retirez les
trois vis de l'ensemble de
stockage.

Retirez le dissipateur et le ventilateur du CPU

1. Abaissez délicatement le levier
du crochet de rétention.
2. Détachez le crochet de
rétention du module de
rétention en poussant le levier
dans la direction de la flèche.
4 4 4 4 4
1 1 1 1 1
2 2 2 2 2
G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e
1 1 1 1 1
2. Soulevez l'ensemble de
stockage, puis mettez-le de
côté.
3. Détachez l'autre crochet de
rétention situé de l'autre côté
du module de rétention.
4. Retirez le crochet de
rétention, puis mettez-le de
côté. Suivez les mêmes étapes
pour retirer l'autre crochet.
3 3 3 3 3
2 2 2 2 2
4 4 4 4 4
