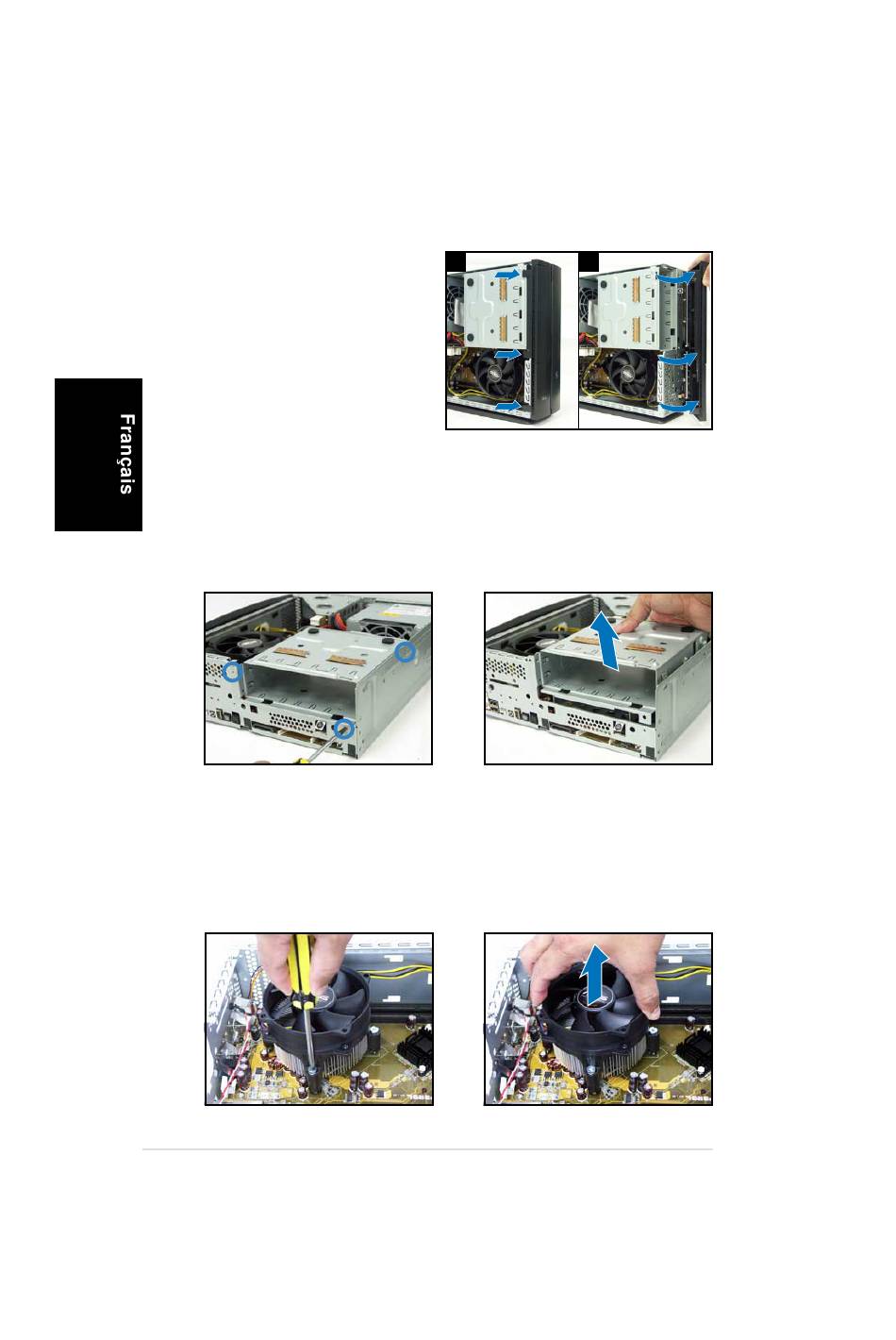

Retirer le capot de la façade
1. Levez les crochets du capot
avant vers l'extérieur.
2. Retirez avec précaution le
capot, puis mettez-le de côté.
Retirer l 'ensemble de stockage
1. Posez le système sur le côté,
puis localisez et retirez les
trois vis de l'ensemble de
stockage.

Retirez le dissipateur et le ventilateur du CPU

1. Déconnectez le câble de
ventilation du CPU.
2. Retirez les vis de l'ensemble
dissipateur/ventilateur du CPU.
4 4 4 4 4
1 1 1 1 1
2. Soulevez l'ensemble de
stockage, puis mettez-le de
côté.
3. Soulevez l'ensemble
dissipateur/ventilateur du CPU,
puis mettez-le de côté.
