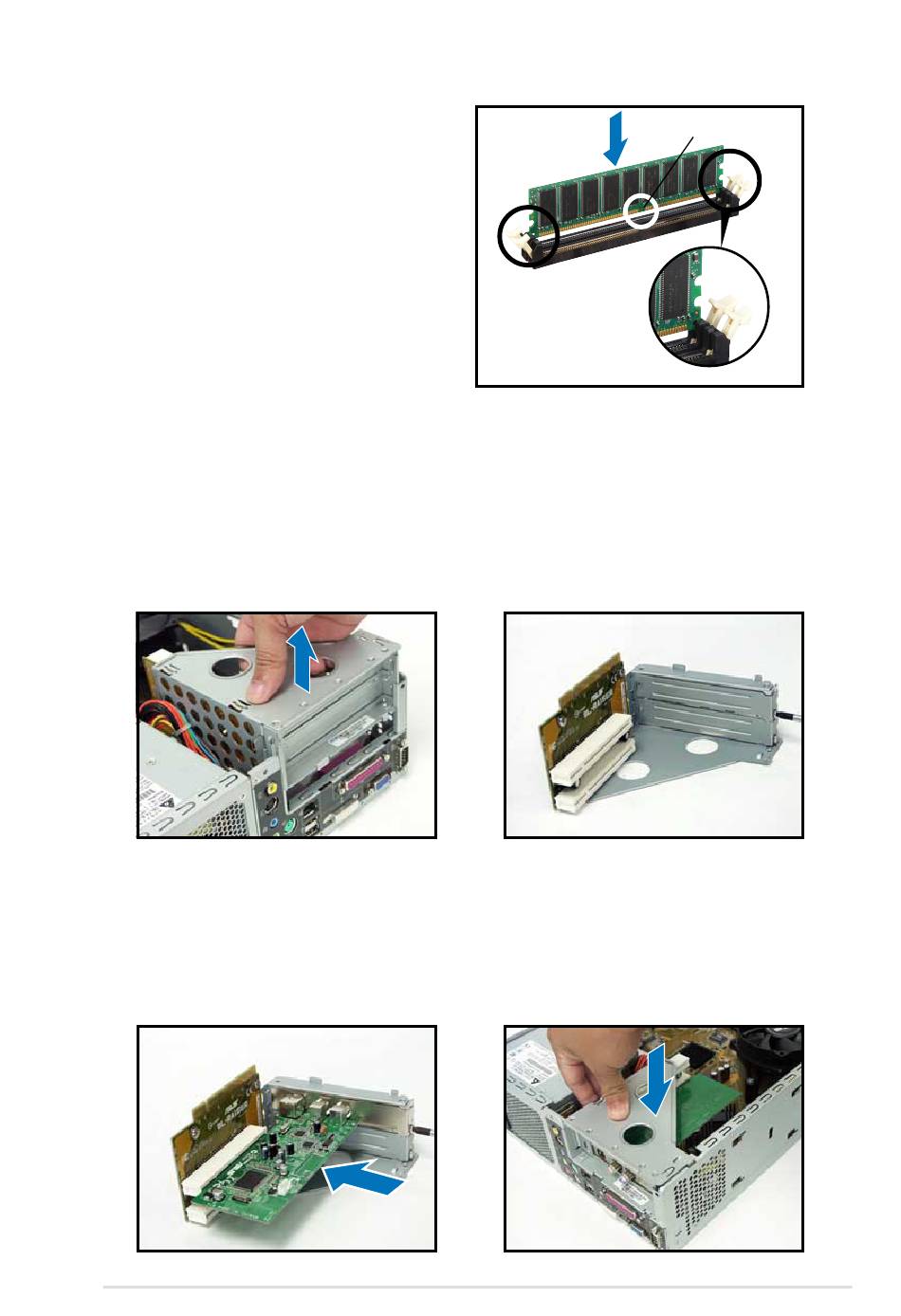

Installer un module DIMM

1. Déverrouillez un socket DIMM en
pressant sur les clips de
rétention.
2. Alignez un module DIMM sur le
socket de sorte que l'encoche
sur la DIMM corresponde à
l'ergot du socket.
3. Insérez fermement le DIMM dans
le socket jusqu'à ce que les clips
de rétention se rabattent et que
le DIMM soit bien en place.

Installer une carte d'extension

1. Soulevez l'ensemble PCI Riser
Card pour le retirez du châssis.
3. Insérez le connecteur de la
carte dans le slot et pressez
jusqu'à ce que la carte soit en
place. Sécurisez la carte avec
une vis.
C l i p d e r é t e n t i o n C l i p d e r é t e n t i o n C l i p d e r é t e n t i o n C l i p d e r é t e n t i o n C l i p d e r é t e n t i o n
2.
4.
G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e G u i d e d ' i n s t a l l a t i o n r a p i d e
E n c o c h e d u D I M M E n c o c h e d u D I M M E n c o c h e d u D I M M E n c o c h e d u D I M M E n c o c h e d u D I M M
D D R D D R D D R D D R D D R
d é v e r r o u i l l é d é v e r r o u i l l é
d é v e r r o u i l l é d é v e r r o u i l l é d é v e r r o u i l l é
Retirez la protection
métallique faisant face au slot
que vous désirez utiliser.
Réinstallez l'ensemble PCI Riser
Card. Assurez-vous que le
connecteur de la riser card soit
bien connecté au slot PCI de la
carte mère.
