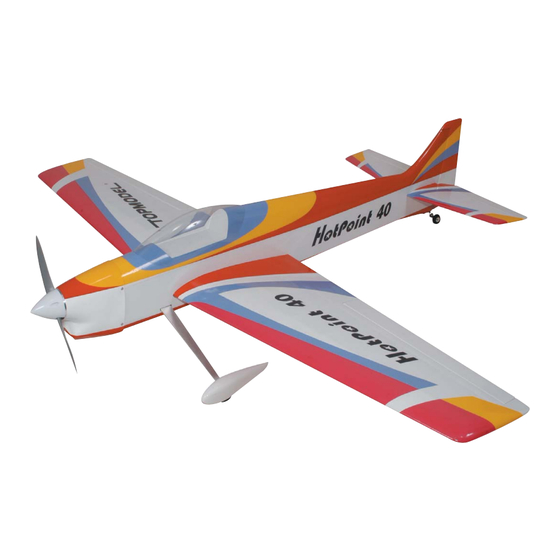

AVION DE VOLTIGE
CLASSE 40
OU
ELECTRIQUE
Caractéristiques techniques/Technical data:
Caractéristiques techniques/Technical data:
Envergure/wingspan:
Longueur/length:
Poids/TO weight:
Surface/wing area:
Profil/airfoil:
Equipements recommandés/Recommended equipments:
Equipements recommandés/Recommended equipments:
Moteur/motor:
Hélice/propeller:
Cône/spinner:
Radio/RC set:
ATTENTION !
Ce modèle à construire n'est pas un jouet, il
ne convient pas aux enfants de moins de 14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels ou corporels.
Vous êtes pleinement responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n'émet sur la même
fréquence que vous.
1,50m
1,41m
2,2kg
2
41,3 dm
Biconvexe symétrique/Symetrical
OS 46AX ou XPower XC4220/14
APC 11x6 ou APC E 11x7
INOVA Ø63mm #0437563
Récepteur/receiver:
Ailerons/ailerons:
Profondeur/elevator:
Direction/rudder:
Contrôleur/ESC ou gaz/throttle:
Accu de propulsion/Battery pack:
CAUTION !
This model construction kit is not a toy and is not
suitable for children under the age of 14.
Incorrect use of this material could cause material
damage ou personal injury.
You are fully responsible for your actions when you
use this model.
Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.
HOTPOINT 40/EP
Order N ° 064042
GWS R-8M/H
2 servo FUTABA S3001
1 servo FUTABA S3001
1 servo FUTABA S3001
1 servo FUTABA S3001 ou JETI ADVANCE 70 OPTO PLUS
XPower 14,8V 4000mAh 4S1P
Distribué par/Distributed by:
TOPMODEL S.A.S.
BP3- Le jardin d'entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr
©TOPMODEL 2006
