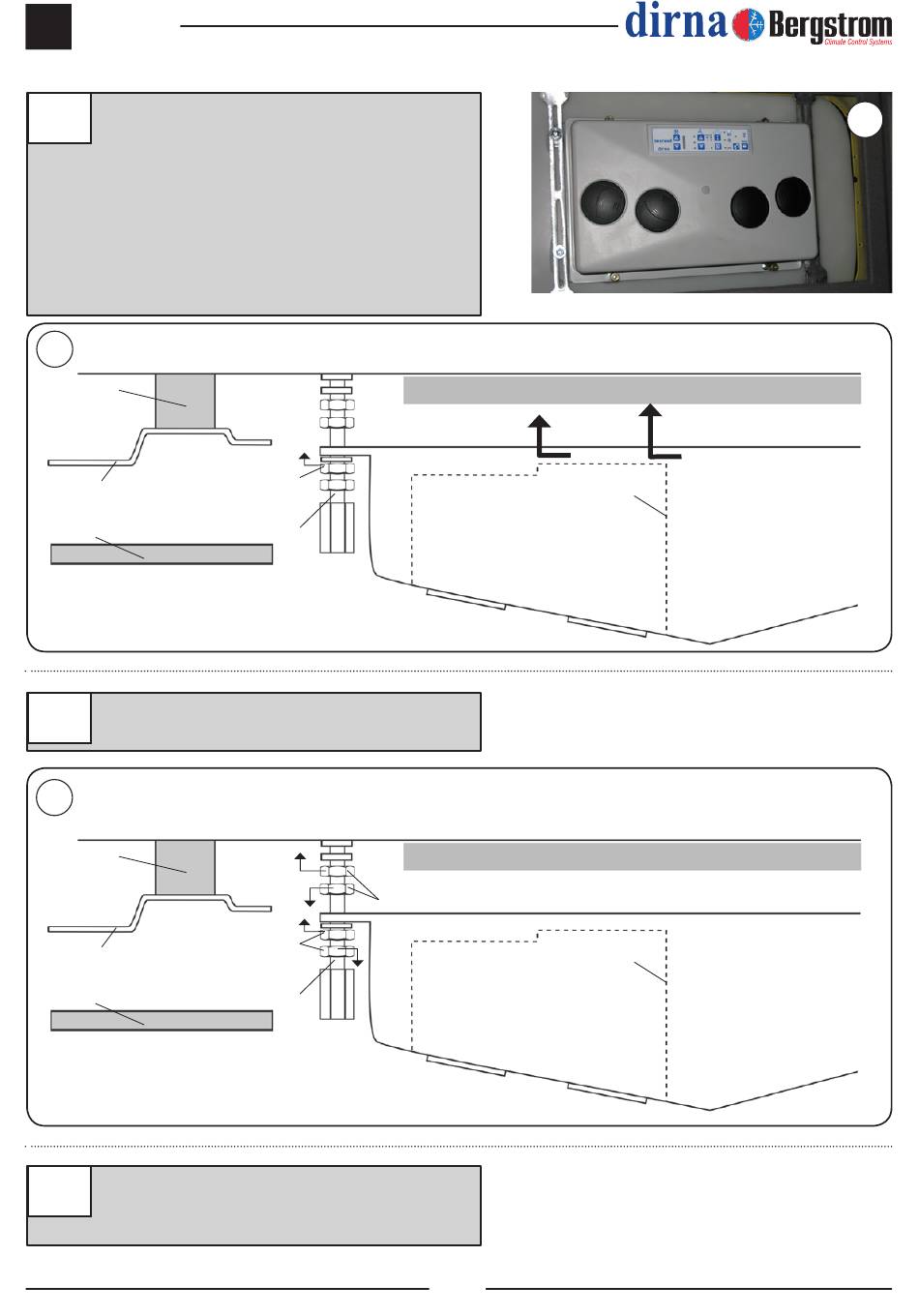

Placer le panneau intérieur de distribution d'air
9
dans les goujons précédents avec (1) rondelle
M6 surface large et (1) écrou M6 sur chaque
goujon. Serrer les écrous jusqu'à ce que les
canalisateurs heurtent le caoutchouc mousse
supérieur de l´équipement.
Important : les canalisateurs doivent serrer
le caoutchouc mousse pour éviter des fuites
d´air.
9
Joint
EPDM
Toit cabine
Tapisserie Perche M6
Serrer l´écrou du point 8a jusqu´à atteindre la
10
partie supérieure de la face.
10
Joint
EPDM
Toit cabine
Tapisserie Perche M6
Présenter la console et centrer l´équipement à
11
l´endroit le plus approprié du toit de la cabine.
Une fois centré, retirer la console.
Base Bycool
Écrou M6
Base Bycool
Écrou M6 (8a)
Écrou M6
Canalisateurs
Canalisateurs
