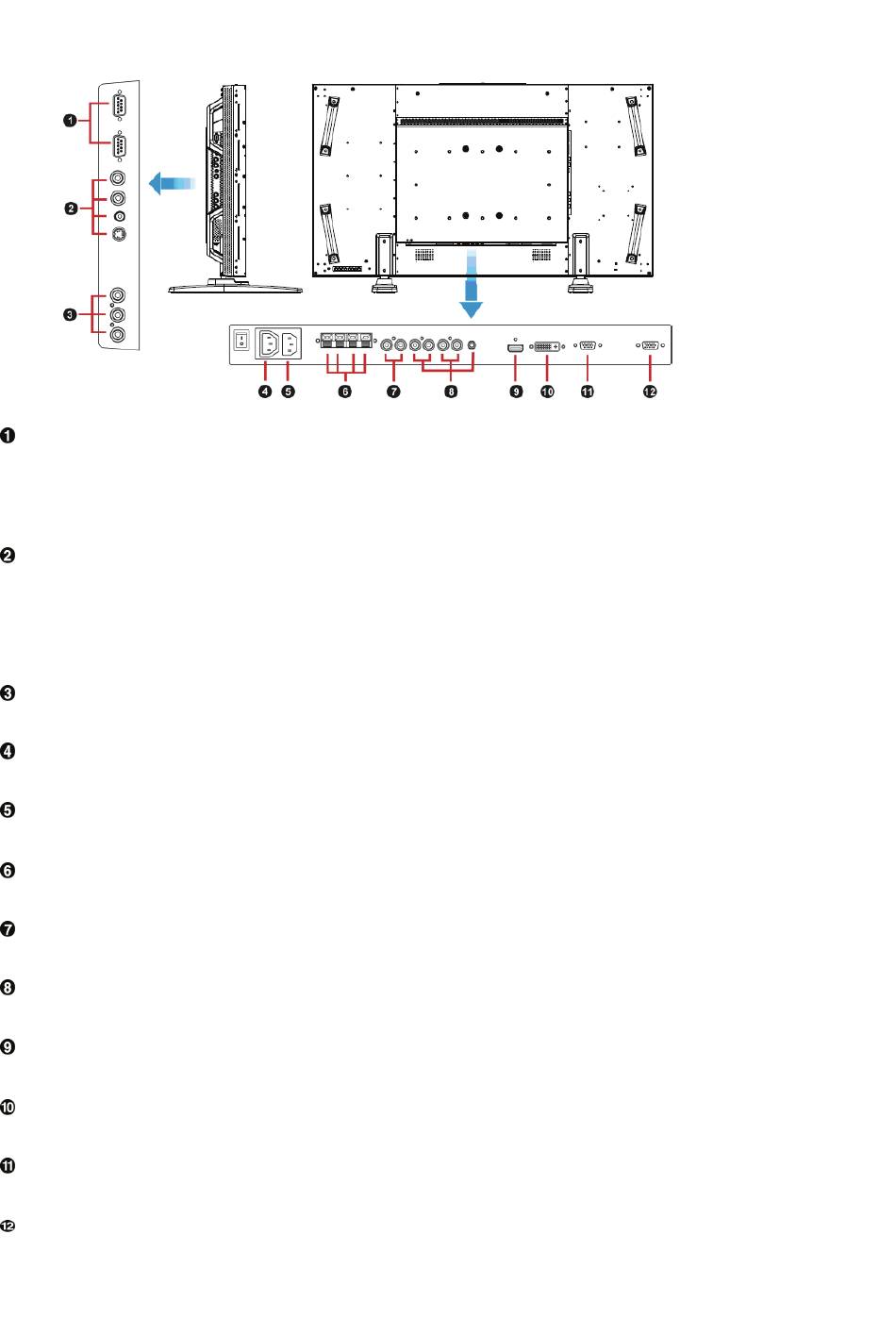

Panel Terminal

CONTROLE EXTERNE (mini D-Sub 9 broches)
Pour une connexion série lorsque plusieurs écrans sont connectés. Pour la gestion à distance à travers les commandes RS232
(consulter le mode d'emploi du contrôle à distance RS232), connectez le connecteur RS-232C OUT depuis l'ordinateur ou un
autre écran au connecteur RS-232C IN de l'écran. Une même commande RS-232C peut être transmise en cascade en
connectant RS-232C OUT à RS-232 IN de l'écran suivant.
VIDEO IN/OUT
Connecteur VIDEO IN (BNC et RCA): Pour entrer un signal vidéo composite. Notez que BNC et RCA ne sont pas disponibles
simultanément.
Connecteur VIDEO OUT (BNC): Pour sortir le signal vidéo composite à partir du connecteur VIDEO IN.
Connecteur S-VIDEO IN (MINI DIN 4 broches): Pour entrer le S-vidéo (signal séparé Y/C).
COMPONENT IN [Y, Pb, Pr] (BNC)
Pour connecter un équipement comme un lecteur DVD, équipement HDTV, ou un lecteur disque Laser.
Connecteur de SORTIE C.A.
Dériver la sortie électrique CA du connecteur d'ENTRÉE CA. (Charge: 100 ~240Vca, 50-60Hz, 3A Max.)
Connecteur AC IN
Pour connecter avec le cordon électrique fourni.
TERMINAL SPEAKER EXTERNE
Pour sortir le signal audio vers les speakers externes à partir de la prise AUDIO IN 1, 2, 3 ou HDMI.
AUDIO OUT
Pour sortir le signal audio à partir des sorties AUDIO IN 1,2 . 3 ou HDMI.
AUDIO IN 1, 2, 3
Pour entrer le signal audio à partir d'un équipement externe comme un ordinateur, lecteur VCR ou DVD.
HDMI IN
Pour un signal d'entrée vidéo/audio provenant d'un appareil numérique ou d'un ordinateur.
DVI-D IN
Pour un signal d'entrée vidéo provenant d'un appareil numérique ou d'un ordinateur.
VGA IN (mini D-Sub 15 broches)
Pour entrer les signaux RGB analogues à partir d'un ordinateur ou autre équipement RGB.
VGA OUT (mini D-Sub 15 broches)
Pour sortir le signal à partir de PC-A IN.
ViewSonic CD4636 3
