Sommaire des Matières pour ViewSonic SWB5560

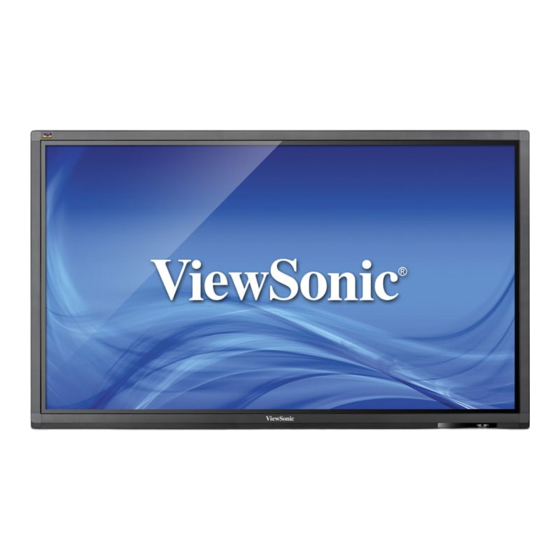

- Page 1 SWB5560/SWB6560/SWB7060/ SWB8451/ CDE5560/CDE6560/CDE7060/ CDE8451 LCD Display Guide de l'utilisateur Model No. VS16115/VS16117/VS16119/VS15420...
- Page 2 ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l’innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d’avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.
-
Page 3: Informations De Conformité
Informations de conformité REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l’appareil. Declaration de conformite FCC Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d’interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. -
Page 4: Conformité Ce Pour Les Pays Européens
Conformité CE pour les pays européens L’appareil est conforme la norme EMC 2004/108/EC et à la norme sur la basse tension 2006/95/EC. Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne: Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). -
Page 5: Déclaration De Conformité Rohs2 (Lsdeee2)
Déclaration de conformité RoHS2 (LSDEEE2) Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/ EU du Parlement Européen et du Conseil relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré... -
Page 6: Avertissements Et Mises En Garde
15. En cas de dégagement de fumée, de bruit anormal ou d’odeurs, éteignez immédiatement l’écran LCD et contactez votre revendeur ou ViewSonic. Il serait dangereux de continuer à l’utiliser dans de telles conditions. 16. Ne rendez pas inutile l’objectif sécuritaire la prise de type mise à terre polarisée. - Page 7 17. Protégez le cordon de secteur pour qu’on ne marche pas dessus ou qu’il soit pincé surtout au niveau des prises, des réceptacles et au point où il sort de l’unité. Assurez-vous que la source d’alimentation est proche de l’unité pour qu’elle soit facilement accessible.
-
Page 8: Table Des Matières
Contents Informations de conformité Declaration de conformite FCC ............i Declaration de l’Industrie canadienne ..........i Conformité CE pour les pays européens ..........ii Déclaration de conformité RoHS2 (LSDEEE2) ........iii Avertissements et mises en garde .............iv Copyright Information Enregistrement du produit ..............2 Pour votre information ................ - Page 9 4.5 Interface du Embd Player ............24 4.6 Interface de lecture de fichiers multimédia ......... 29 5. Dépannage 6. Entretien et maintenance 7. Modes d’affichage 7.1 Mode VGA .................. 35 7.2 Mode HDMI ................36 8. Spécifications 9. RS-232 Protocol 9.1 Introduction .................
-
Page 10: Copyright Information
Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d’autres pays. ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation. -
Page 11: Enregistrement Du Produit
Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu’elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne. -
Page 12: Démarrage
1. Démarrage Félicitations pour votre achat d'un Tableau blanc / écran LCD intelligent ViewSonic ® Important ! Conservez votre emballage d'origine et tous les matériaux pour tout envoi futur. Remarque : Le mot « Windows » dans ce guide de l'utilisateur se réfère au système d'exploitation Microsoft Windows. -
Page 13: Spécifications Du Kit De Montage Mural (Vesa)
600 x 600 mm M8 x 25 mm • ViewSonic fournit les dimensions standard des kits de montage mural, comme illustré dans le tableau ci-dessus. • Pour trouver le montage parfait, veuillez consulter www.viewsonic.com ou appeler notre équipe de service : États-Unis 1-800 -688-6688, Canada 1-866 -463-4775. -
Page 14: Tableau Blanc / Écran Lcd Intelligentcaractéristiques
2. Tableau blanc / écran LCD intelligentCaractéristiques La présente rubrique sert d'introduction aux fonctionnalités de votre Tableau blanc / écran LCD intelligent. Remarque : Les caractéristiques ou applications décrites dans le présent Manuel de l'utilisateur peuvent varier en fonction du modèle de l'appareil acheté. Présentation du panneau de commandes Élément Description... -
Page 15: Présentation De L'interface Du Terminal
Présentation de l’interface du terminal Élément Description Interface USB, connexion d'appareils USB tels qu'un disque dur por- tatif, un disque en U, clavier et souris USB, lecteurs USB, … Interface multimédia haute définition, HDMI3 peut réaliser la fonction MHL, HDMI4 peut réaliser la fonction 4Kx2K Connecté... -
Page 16: Présentation De La Télécommande
Présentation de la télécommande... - Page 17 Appuyer pour allumer ou éteindre (veille) l'écran, ou Appuyer pour faire défiler vers le bas appuyer et maintenir enfoncé pendant 5 secondes pour éteindre complètement Touche Entrée. Appuyer sur cette touche pour sélectionner des options. Couper le son / remettre le son Lancement du logiciel d'écriture Réglage du minuteur de mise en veille (non disponible)
-
Page 18: Installation Des Piles Dans La Télécommande
2.4 Installation des piles dans la télécommande. Pour insérer les piles fournies dans la télécommande, suivez les instructions ci- dessous. Il est conseillé de ne pas mélanger des types de piles différents. 1. Retirez le couvercle à l'arrière de la télécommande. 2. -
Page 19: Portée De Réception De La Télécommande
Portée de réception de la télécommande La présente section décrit la portée de réception de la télécommande. Sa portée efficace est de 8 mètres. Assurez-vous qu'aucun obstacle n'entrave le signal entre la télécommande et le récepteur. -
Page 20: Configuration De L'affichage
3. Configuration de l’affichage Avertissement : Pour votre sécurité et la sécurité de votre appareil, veillez à ne pas connecter l'appareil à l'alimentation secteur avant que l'appareil externe ne soit prêt. Connexion d’un ordinateur externe Câble USB Câble audio Câble VGA Ordinateur 1. -
Page 21: Connexions Rs232
Connexions RS232 Câble de port série Lorsque vous utilisez un câble de port série RS232 pour connecter votre écran à un ordinateur externe, certaines fonctions peuvent être contrôlées depuis l’ordinateur, y compris marche/arrêt, le réglage du volume, …... -
Page 22: Connexion De Périphériques Usb
Connexion de périphériques USB À l'instar d'un ordinateur ordinaire, il est facile de connecter divers périphériques USB et d'autres périphériques à votre tableau blanc intelligent. 1. Périphériques USB : Branchez le câble du périphérique USB dans le port USB IN. 2. -
Page 23: Connexions Av In
Connexions AV IN Décodeur Appareil photo Jeu vidéo VIDÉO Magnétoscope Récepteur de TV par satellite VIDÉO Câble AV 1. Connectez un câble AV à 3 couleurs entre les ports AV IN de l'écran et les ports AV OUT de l'appareil périphérique (câble AV : le jaune est pour la vidéo, le rouge est pour l'audio droite, le blanc est pour l'audio gauche). -
Page 24: Connexions Hdmi
Connexions HDMI Lecteur DVD Câble HDMI 1. Connectez le câble HDMI entre les ports HDMI de l'écran et les ports de l'appareil périphérique. 2. Branchez le cordon d'alimentation, puis activez l'interrupteur d'alimentation sur le panneau arrière de l'écran. 3. Appuyez sur le bouton situé... -
Page 25: Connexions Vga
Connexions VGA Projecteur Écran 1. Sortie vidéo et audio vers un appareil externe via une connexion VGA : • Connectez un câble VGA (15 broches) entre le port VGA OUT de votre écran et le port d'entrée d'un projecteur ou de tout autre appareil. • Connectez un câble audio entre le port AUDIO OUT de votre écran et le port d'entrée de votre système de hauts parleurs. -
Page 26: Opérations Du Menu Osd (Réglage À L'écran)
4. Opérations du menu OSD (réglage à l’écran) Menu Input Source (Source d’entrée) Sélectionner une source d’entrée : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage de l’entrée, puis appuyez sur la touche DOWN pour accéder au menu de réglage de l’entrée. - Page 27 Réglage de la luminosité : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage de l’entrée. Appuyez sur la touche RIGHT de la télécommande ou bien cliquez directement avec le stylet sur l'icône « Luminosité » pour accéder au menu de réglage de la luminosité.
- Page 28 Réglage du volume : 1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage de l’entrée. Appuyez sur la touche RIGHT de la télécommande ou bien cliquez directement avec le stylet sur l'icône « Volume » pour accéder au menu de réglage du volume.
- Page 29 Configuration d'autres fonctions dans le mode Embd Player : Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage de l'entrée. Appuyez sur la touche RIGHT de la télécommande ou bien cliquez directement avec le stylet sur l'icône « Autres » pour accéder au menu de réglage des autres fonctions.
-
Page 30: Menu Écran
Menu Écran En mode VGA, appuyez sur la touche MENU de la télécommande pour faire afficher le menu de réglage. Appuyez sur la touche RIGHT de la télécommande sous le menu de réglage ou bien cliquez directement avec le stylet sur l'icône « Autres » ou bien encore appuyez directement sur la touche MENU de la télécommande en mode VGA pour accéder au menu de réglage des paramètres avancés. -
Page 31: Menu Image
Menu Image Dans les modes AV, VGA et HDMI, appuyez sur la touche MENU de la télécommande ou bien utilisez la méthode de la Touche A pour faire afficher le menu de réglage. Appuyez sur la touche RIGHT de la télécommande sous le menu de réglage ou bien cliquez directement avec le stylet sur l'icône «... -
Page 32: Menu Annotations
Menu Annotations Menu principal Sub menu Dans n'importe quelle source d'entrée, placez deux doigts sur l'écran (en les espaçant d'environ 2 à 5 cm) et laissez-les pendant plus de deux secondes pour invoquer le menu d'annotations. Dans ce mode, l'utilisateur peut uniquement utiliser le stylet. -
Page 33: Interface Du Embd Player
Interface du Embd Player Passez à la source Embd Player pour faire afficher l'interface principale, comme illustré ci-dessus. Appuyez sur la touche LEFT ou RIGHT de la télécommande pour sélectionner l'icône ci-dessous, puis appuyez sur la touche Entrée pour accéder au programme correspondant, ou cliquez directement sur l'icône avec le stylet pour accéder au programme. - Page 34 ViewBoard Lite Élément Description Cliquez pour afficher le sous-menu contextuel. Menu Cliquez pour quitter ViewBoard Lite. Quitter Cliquez pour accéder à l'interface contextuelle Incrustation d'image d'incrustation d'image. (PIP) Importer des images Cliquez pour importer une image. Cliquez pour sélectionner des symboles. Sélectionner Cliquez pour écrire ou appuyez et maintenez enfon- cé...
- Page 35 Dossiers 1. Storage device display (Afficher l’appareil de stockage) : Cliquez avec le stylet pour saisir la zone de stockage correspondante des appareils. Menu/exit menu (Menu Menu / quitter) : Cliquez sur icône du menu pour afficher les options contextuelles correspondantes. Cliquez sur l'icône Quitter pour quitter.
- Page 36 Navigateur Pour accéder au navigateur web et surfer sur internet. Cliquez directement avec le stylet sur la zone « 4 » de l'interface d'affichage des incrustations pour faire afficher la liste contextuelle de sélection des entrées « 2 » afin de sélectionner l'entrée que vous voulez. La Figure « 3 » ci-dessus illustre la touche d'interface d'utilisation d'incrustation d'image.
- Page 37 Applications • Configuration • Navigateur • Dossiers • ViewBoard Lite • Kingsoft Office...
-
Page 38: Interface De Lecture De Fichiers Multimédia
Interface de lecture de fichiers multimédia Lecture d’images Élément Description Fermer le lecteur Zoom avant Zoom arrière Fichier précédent Lecture / Pause Fichier suivant Faire tourner la photo dans le sens contraire aux aiguilles d'une montre Faire tourner la photo dans le sens des aiguilles d'une montre Paramètres du lecteur... - Page 39 Lecture de bandes audio Élément Description Fermer le lecteur Fichier précédent Lecture / Pause Fichier suivant Sélection Boucle Aléatoire Unique...
- Page 40 Lecture vidéo Élément Description Fermer le lecteur Fichier précédent Retour rapide Lecture / Pause Avance rapide Fichier suivant Sélection...
-
Page 41: Dépannage
5. Dépannage La télécommande ne 1. Assurez-vous qu'aucun obstacle n'entrave le signal fonctionne pas entre la télécommande et le récepteur. 2. Assurez-vous que les piles de la télécommande sont installées correctement. 3. Vérifiez si les piles doivent être remplacées. L'appareil s'éteint de façon 1. - Page 42 La vidéo ne fonctionne pas correctement Aucune image / aucun 1. Vérifiez l'état de l'alimentation. signal 2. Vérifiez le câble du signal. 3. Vérifiez que l'ordinateur interne est installé correctement. 1. Vérifiez le câble du signal. Image tremblante 2. Vérifiez si d'autres composants électroniques interrompent le signal.
-
Page 43: Entretien Et Maintenance
6. Entretien et maintenance Veuillez suivre ces instructions de nettoyage pour vous assurer que votre tableau blanc / écran LCD intelligent conserve son apparence d'être neuf au fil des ans. : • Ne nettoyez pas la machine si elle a été activée pendant une longue période de temps. -
Page 44: Modes D'affichage
7. Modes d’affichage Mode VGA 640x480 à 60Hz/72Hz/75Hz 720x400 à 70Hz 800x600 à 56Hz/60Hz/72Hz/75Hz 832x624 à 75Hz 1024x768 à 60Hz/70Hz/75Hz 1152x864 à 60Hz/75Hz 1152x870 à 75Hz 1280x768 à 60Hz/75Hz 1280x960 à 60Hz 1280x1024 à 60Hz/75Hz 1360x768 à 60Hz 1366x768 à 60Hz 1440x900 à... -
Page 45: Mode Hdmi
Mode HDMI 640x480 à 60Hz/72Hz 720x400 à 70Hz 800x600 à 60Hz/72Hz 1024x768 à 60Hz/70Hz/75Hz 1280x800 à 60Hz 1280x1024 à 60Hz 1360x768 à 60Hz 1440x900 à 60Hz 1680x1050 à 60Hz 1920x1080 à 60Hz 3840x2160 à 30Hz (SWB8451/CDE8451) 480i à 60Hz 480p à... -
Page 46: Spécifications
8. Spécifications Modèle SWB5560 SWB6560 SWB7060 SWB8451 CDE5560 CDE6560 CDE7060 CDE8451 ÉCRAN LCD Taille de 54,6” 64,5” 69,5” 84” l'écran Signal d’entrée 3 x HDMI 4 x HDMI 3 x VGA 3 x VGA 3 x PC audio 3 x PC audio... -
Page 47: Rs-232 Protocol
9. RS-232 Protocol 9.1 Introduction This document describes the hardware interface spec and software protocols of RS232 interface communication between ViewSonic Commercial TV / Digital Signage and PC or other control unit with RS232 protocol. The protocol contains three sections command: • Set-Function... -
Page 48: Communication Setting
9.2.2 Communication Setting - Baud Rate Select: 9600bps (fixed) - Data bits: 8 bits (fixed) - Parity: None (fixed) - Stop Bits: 1 (fixed) 9.2.3 Command Message Reference PC sends to Monitor command packet followed by “CR”. Every time PC sends control command to the Monitor, the Monitor shall respond as follows: 1. - Page 49 Set-Function format Send: (Command Type=”s”) Name Length Command Command Value1 Value2 Value3 Type Byte 1 Byte 2 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte Count Bytes order NOTE: For VT2405LED-1 and VT3205LED, the set “Power on” command is the exception. Reply: (Command Type=”+”...
- Page 50 Reply (Hex Format) Name Length Command Type 0x34 0x30 0x2D 0x0D 0x32 Set-function table Length ID Command Command Value Range Comments Function Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Power on/ off 000: STBY Exclude VT2405-1, and (standby) 001: ON VT3205 Input Select...
- Page 51 Power lock 000: Unlock 001: Lock Volume 000 ~ 100 900: Volume down (-1) 901: Volume up (+1) Mute 000: OFF 001: ON (mute) Off Timer 000: OFF 001~024 (hour) PIP-Mode 000: OFF (for DS) 001: PIP 002: PBP PIP-Sound 000: Main (for DS) select...
- Page 52 Remote 000: Disable Disable: RCU has Control 001: Enable no effect on HDTV. 002: Pass through Enabled: RCU controls the HDTV. This is the power up default on the HDTV. Pass through: RCU has no effect on HDTV and all RCU command codes are transmitted to FC via the RS232 port.
- Page 53 POWER Lock 1. Lock “POWER” key on the front and RCU. 2. The SET_POWER on/off should be workable via RS232, but does not mean the POWER lock will be released under this case. 3. Can not be unlocked by reset in OSD setting. 4.
-
Page 54: Get-Function Listing
9.3.2 Get-Function Listing The PC can interrogate the TV/DS for specific information. The Get-Function packet format consists of 9 bytes which is similar to the Set-Function packet structure. Note that the “Value” byte is always = 000 Get-Function description: Length: Total Byte of Message excluding “CR”. - Page 55 If the Command is Not valid, Command Type=”-“ Name Length Command Type Byte 1 Byte 2 Byte 1 Byte 1 Byte Count Bytes order Example1: Get Brightness from TV-05 and this command is valid. The Brightness value is 67. Send (Hex Format) Name Length Command Command Value1 Value2 Value3...
- Page 56 Get-Function table Get Function Length ID Command Command Response Range Comments Type (ASCII) Code (ASCII) Code (Hex) (Three ASCII bytes) Get-Contrast 000 ~ 100 Get- 000 ~ 100 Brightness Get- 000 ~ 100 Sharpness Get-Color 000 ~ 100 Get-Tint 000 ~ 100 Get-Volume 000 ~ 100 Get-Mute...
- Page 57 NOTE: 1. Time log data is replied as 6 sequential strings in following order. #1: Previous power-on date (month/ day) #2: Previous power-on time (hour/ min) #3: Previous power-off date (month/ day) #4: Previous power-off time (hour/ min) #5: Last power-on date (month/day) #6: Last power-on time (hour/ min) 2.
-
Page 58: Remote Control Pass-Through Mode
3. Time log data example Assumed the power-on/off record of display#01 as below 2014-8/31 08:00 On 2014-8/31 22:00 Off 2014-9/1 10:30 On 2014-9/1 11:00 To send “GET-Time log” command Send: 0x 38 30 31 67 31 30 30 30 0D Reply: 0x 38 30 31 72 31 31 28 51 0D (On 8/31) - Page 59 RECALL (LAST) INFO (DISPLAY) ASPECT (ZOOM, SIZE) VOLUME UP (+) VOLUME DOWN (-) MUTE CHANNEL/PAGE UP (+)/ BRIGHTNESS+ CHANNEL/PAGE DOWN (-)/ BRIGHTNESS- POWER SOURCES (INPUTS) SLEEP MENU DOWN LEFT (-) RIGHT (+) OK (ENTER, SET) EXIT (F1) ■ GREEN (F2) ■...
- Page 60 NOTE: This IR-pass-through code is different from the RCU key code. Special control sequence for POWER key under IR-pass through mode. 2-1. When TV/DS is OFF and receives the IR POWER code: TV/DS will turn itself on, then forward the POWER code to the host via RS232. 2-2.
-
Page 61: Autres Informations
