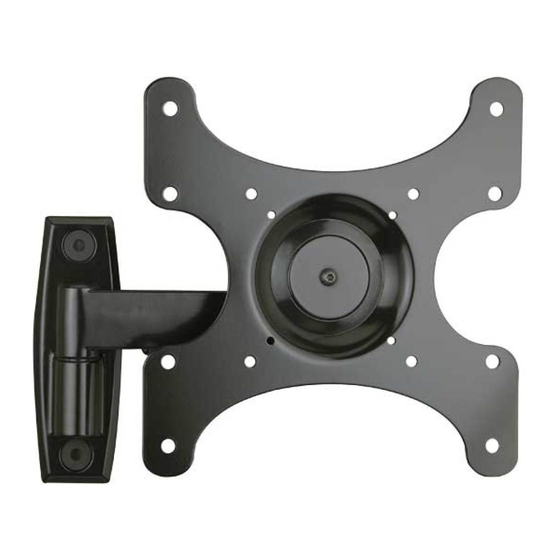

MF209/MF215 Instruction Manual
MF215
If you have any questions along the way, just give us a call.
800-359-5520 •
Americas:
0800-056-2853
UK:
Europe, Middle East, and Africa:
SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA
©2014 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identifi cation purposes and are trademarks of their respective owners.
We're here to help!
info@sanus.com •
+31 (0) 495 580 852 •
MF209
Leave a review: sanus.com
europe.sanus@milestone.com
6901-002129 03

Publicité

Table des Matières
loading

Manuels Connexes pour Sanus MF209

Sommaire des Matières pour Sanus MF209

  • Page 1 Europe, Middle East, and Africa: SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA ©2014 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone. 6901-002129 03 All other brand names or marks are used for identifi cation purposes and are trademarks of their respective owners.
  • Page 2 Suomi - Oppaan käyttäminen English - How to use this manual For best results, reference both the text and illustrations. Cut along Saavutat parhaan tuloksen tutustumalla sekä tekstiin että kuviin. the dashed lines to match your language with the illustrations. Leikkaa katkoviivaa pitkin ja yhdistä...
  • Page 3  If you do not understand these instructions, or have doubts about the safety of the installation, assembly or use of this product, contact manufacturer Customer Service or call a qualified contractor.  Manufacturer is not responsible for damage or injury caused by incorrect assembly or use. MF209 MF215 200 mm 200 mm (7.87 in.)

  • Page 4: Required Tools

    NOTE: M4, M6, or M8 describes the diameter, mm describes the length of screws that are labeled M# x ##mm. Not all hardware included will be used. [01] x 1 MF209 [02] x 1 MF215 [02] x 1 8-32 x 0.5 in.
  • Page 5 M4 x 12mm M4 x 30mm [06] x 4 [07] x 4 M6 x 12mm M6 x 20mm M6 x 35mm [08] x 4 [09] x 4 [10] x 4 M8 x 12mm M8 x 35mm [11] x 4 [12] x 4 M6/M8 M6/M8 [15] x 4...
  • Page 6 Select TV Hardware and Mount TV Brackets Choose screw length and diameter Hand thread screws into the threaded inserts on the back of your TV to determine the correct screw diameter (M4, M6, or M8). Verify that there are adequate threads to secure the brackets to the monitor.
  • Page 7 Attach selected hardware For TVs with a fl at back Ensure the bracket is level on the back of the TV. If you require additional space for cables, recesses, or protrusions, see the confi guration below. M4/M6/M8 [13], [14] [06], [08], [09], [11] [01] For TVs with an irregular back...
  • Page 8 13mm 5.5mm (1/2 in.) (7/32 in.) For assitance in determining wall plate location, see Height Finder at sanus.com. Locate stud Verify the center of the stud using an awl, a thin nail, or an edge to edge stud finder. ≤ 16 mm...
  • Page 9 TV will shift 15 cm (6 in.) to the right or left when in the home position. Consider this when selecting the location of your wall mount. For assitance in determining wall plate location, see Height Finder at sanus.com. Drill pilot holes as illustrated...
  • Page 10 Hang TV Mount to Arm Fit nut [19] and cover [26] into underside of mount arm. NOTE: The MF209 is shown. [02] [19] [26] Place washer [18] and pivot pin [17] onto mount arm. NOTE: The MF209 is shown. [17]...
  • Page 11 Hang TV Mount to Arm - continued Use hex key [27] to tighten mounting bolt [20] and secure mounting bracket [01] to arm [02]. [27] [20] [02] [01] Tension Adjustment A: Use hex key [27] to adjust arm extension tension. B: Adjust left/right/rotation swivel tension.
  • Page 12 Wire Management Option A: Thread cable through channels the secure with plate [03] and plate screws [04]. Option B: Install plate [03] with plate screws [04]. Thread cable ties [05] through end holes in plate [03]. Arrange cables then secure them with the cable ties [05 NOTE: Pull the arm to its full extension before routing the cables through the channels, then loosely route the cables.

  • Page 14: Caractéristiques Techniques

    2 Installation sur des murs à montants de bois Voir les illustrations de la page 8 Pour obtenir de l’aide afi n de déterminer l’emplacement de la plaque murale, consultez le site sanus.com sous la rubrique « Height Finder ». 2-1 Trouvez les montants Vérifi ez le centre du montant à...

  • Page 15: Suspendez Le Téléviseur Au Bras

    Voir les illustrations de la page 9 Pour obtenir de l’aide afi n de déterminer l’emplacement de la plaque murale, consultez le site sanus.com sous la rubrique « Height Finder ». 2-1 Mettez la plaque murale [02] à niveau et marquez les emplacements des trous.
  • Page 16 2 Wandmontage - Holzbalken Siehe Abbildungen auf Seite 8 Hilfe zum Bestimmen der geeigneten Wandplattenposition fi nden Sie unter Height Finder auf sanus.com. 2-1 Suchen Sie einen Balken Stechen Sie mit einer Ahle oder einem dünnen Nagel die Mitte des Balkens an, oder verwenden Sie einen Kante-zu-Kante-Balkensucher.
  • Page 17 Die Abbildung zeigt das Modell MF209. 2 Massivbeton und Betonblöcke Siehe Abbildungen auf Seite 9 Hilfe zum Bestimmen der geeigneten Wandplattenposition fi nden Sie unter Height Finder auf sanus.com. 2-1 Richten Sie die Wandplatte [02] aus und markieren Sie die Stellen für die Bohrlöcher ACHTUNG: Vermeiden Sie Verletzungen und Sachschäden!

  • Page 18: Antes De Empezar

    2 Montaje en pared - Montante de madera Consulte los gráfi cos en la página 8 Si necesita ayuda para determinar la posición de la placa de pared, consulte Height Finder en sanus.com. 2-1 Localice el montante. Verifi que el centro del montante utilizando un punzón, un clavo fi no o un localizador de montantes de borde a borde.

  • Page 19: Ajuste De La Tensión

    Consulte los gráfi cos en la página 9 Si necesita ayuda para determinar la posición de la placa de pared, consulte Height Finder en sanus.com. 2-1 Nivele la placa de pared [02] y marque la posición de los orifi cios PRECAUCIÓN:...
  • Page 20 2 Montagem na parede - Pino de madeira Consulte a ilustração na página 8 Para obter assistência na determinação do local da placa da parede, consulte sanus.com. 2-1 Encontre o pino. Verifique o centro do pino com um furador ou um prego fino, ou use um localizador de pino borda a borda.
  • Page 21 2 Montagem na parede - Concreto sólido e bloco de concreto Consulte a ilustração na página 9 Para obter assistência na determinação do local da placa da parede, consulte sanus.com. 2-1 Nivele a placa na parede [02] e marque os locais de furo.
  • Page 22 2 Wandmontage - Houten drager Raadpleeg de afbeeldingen op pagina 8 Voor hulp bij het bepalen van de locatie voor de wandplaat, zie Height Finder op sanus.com. 2-1 Zoek de drager Controleer het midden van de drager met een priem of een dunne spijker, of gebruik een balkzoeker van rand tot rand.
  • Page 23 2 Wandmontage - Massief beton en betonblokken Raadpleeg de afbeeldingen op pagina 9 Voor hulp bij het bepalen van de locatie voor de wandplaat, zie Height Finder op sanus.com. 2-1 Plaats de wandplaat [02] waterpas en markeer de locaties van de gaten...

  • Page 24: Strumenti Richiesti

    2 Montaggio a parete - Montante di legno Vedere la grafi ca a pagina 8 Per determinare la posizione della piastra a muro, è possibile consultare la funzione di assistenza Height Finder sul sito sanus.com. 2-1 Individuare il montante. Verifi care il centro del montante con un punteruolo, un chiodo sottile, oppure con un cercamontanti per rilevare la distanza da bordo a bordo.

  • Page 25: Regolazione Della Tensione

    Vedere la grafi ca a pagina 9 Per determinare la posizione della piastra a muro, è possibile consultare la funzione di assistenza Height Finder sul sito sanus.com. 2-1 Mettere a livello la piastra a muro [02] e contrassegnare le posizioni dei fori ATTENZIONE: evitare la possibilità...

  • Page 26: Tekniset Tiedot

    Kuvassa tavalliset asennustavat. Ota erityistapauksissa ja kiinnitysosien valintaa koskevissa kysymyksissä yhteyttä asiakaspalveluun. 2 Kiinnittäminen seinälle - Koolauspuut Katso kuvat sivulla 8 Jos tarvitset apua seinälevyn sijainnin määrittämisessä, tutustu Height Finder -sovellukseen osoitteessa sanus.com. 2-1 Etsi koolauspuut. Etsi koolauspuiden keskikohta lävistimellä, ohuella naulalla tai mittarilla.
  • Page 27 HUOMAUTUS: Kuvassa MF209. 2 Seinälle kiinnittäminen - Betoni ja betoniharkko Katso kuvat sivulta 9 Jos tarvitset apua seinälevyn sijainnin määrittämisessä, tutustu Height Finder -sovellukseen osoitteessa sanus.com. 2-1 Aseta seinälevy [02] vaakasuoraan ja merkitse reikien paikat HUOMAUTUS: Vältä mahdolliset henkilövahingot ja laitevauriot! ...

  • Page 28: Verktyg Som Behövs

    2 Väggmontering - Träregel Se bild på sidan 8 Du kan få hjälp med att besluta var väggplattan ska placeras genom att gå till höjdfi nnaren (Height Finder) på sanus.com. 2-1 Ta reda på var regeln är. Markera regelns mitt med en pryl eller en smal spik, eller använd en regelsökare (kant till kant).
  • Page 29 2 Väggmontering - Massiv betong och betongblock Se bild på sidan 9 Du kan få hjälp med att besluta var väggplattan ska placeras genom att gå till höjdfi nnaren (Height Finder) på sanus.com. 2-1 Montera väggplattan [02] plant och markera var hålen ska vara VARNING: Undvik risk för personskador och materiella skador!
  • Page 30 2 Установка на стену с деревянным каркасом См. иллюстрацию на стр. 8 Для определения расположения стеновой пластины воспользуйтесь приложением Height Finder на sanus.com. 2-1 Определение положения стойки. Определите центр стойки с помощью шила или тонкого гвоздя, также для этого можно использовать искатель краев.
  • Page 31 ПРИМЕЧАНИЕ. Показан MF209. 2 Установка на стену из бетона или бетонных блоков См. иллюстрацию на стр. 9 Для определения расположения стеновой пластины воспользуйтесь приложением Height Finder на sanus.com. 2-1 Выровняйте стеновую пластину [02] и отметьте расположение отверстий ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте правила безопасности, чтобы предотвратить возможные травмы и повреждение имущества! ...

  • Page 32: Przed Rozpoczęciem

    Patrz ilustracja na stronie 8 2 Montaż na ścianie - belki drewniane Aby uzyskać pomoc w określeniu położenia na płycie ściennej, patrz Height Finder na stronie sanus.com. 2-1 Znaleźć belkę. Sprawdzić położenie środka słupa za pomocą szydła, długiego gwoździa albo wykrywacza belek.
  • Page 33 2 Montaż na ścianie - Lany beton i bloczki betonowe Patrz ilustracja na stronie 9 Aby uzyskać pomoc w określeniu położenia na płycie ściennej, patrz Height Finder na stronie sanus.com. 2-1 Wyrównać płytę ścienną [02] i zaznaczyć położenie otworów PRZESTROGA: Należy unikać...
  • Page 34 2 Montáž na zeď - Dřevěné nosníky Viz vyobrazení na str. 8 Pomoc s určením umístění montážní desky viz Height Finder (Výškoměr) na webových stránkách sanus.com. 2-1 Vyhledání nosníku. Střed nosníku ověřte pomocí šídla, tenkého hřebíčku nebo použijte detektor nosníků.
  • Page 35 2 Montáž na zeď - Masivní beton nebo betonový panel Viz vyobrazení na str. 9 Pomoc s určením umístění montážní desky viz Height Finder (Výškoměr) na webových stránkách sanus.com. 2-1 Vyrovnejte nástěnnou desku [02] a označte si umístění otvorů POZOR: Zabraňte možným úrazům a hmotným škodám!
  • Page 36 ブラケッ トがテレビの背面と水平になるようにしてください。 ケーブル、窪み、または突起に対して余分なスペースが必要な場合は、以下の設定を参照してください。 B. テレビの背面が平らではない場合 ブラケッ トがテレビの背面と水平になるようにしてください。 標準のハードウェア設定は図のとおりです。特別な用途の場合またはハードウェアの選択に関して確かではない場合、カスタマーサービスに連絡してください。 2 ウォールマウン ト - 木製スタッ ド 8 ページの図を参照 ウォールプレートの取り付け位置を決めるには、sanus.com の Height Finder ( 高さ検索機能 ) をご利用ください。 2-1 スタッ ドの位置を探す 千枚通しや細い釘などを使って、またはスタッ ドチェッカーを使って、スタッ ドの中央を確認します。 注意 : ケガをしたり、壁面を破損しないように注意してください。  壁面を覆う材料が 16 mm (5/8 in.) を超えないようにします。 ...
  • Page 37 注意 : 適切に使用しないと、ラグボルトでしっかりと支えることができません。ケガをしたり、壁面を破損しないようするには、ラグボルト [23] を締めす ぎないようにします。 ラグボルトカバー [26] をラグボルト [23] の上に取り付けます。 注記 : MF209 を示しています。 2 ウォールマウント - コンク リートおよびコンク リートブロック 9 ページの図を参照 ウォールプレートの取り付け位置を決めるには、sanus.com の Height Finder ( 高さ検索機能 ) をご利用ください。 2-1 ウォールプレート [02] を水平にし、穴の場所に印を付ける 注意 : ケガをしたり、壁面を破損しないように注意してください。  ウォールプレート [02] をコンクリート壁面に直接取り付けます。 ...
  • Page 38 A. 对于背面平直的电视机 确保托架在电视背面呈水平状态。 如果您需要额外的空间来处理电缆、凹陷或突起，参见以下配置。 B. 对于背面不规则的电视机 确保托架在电视背面呈水平状态。 图示为标准配置。对于特殊应用，或者您不确定您的配件选择，请联系客户服务部门。 2 墙壁安装  木墙柱 参见第 8 页图表 如需帮助确定壁板的位置，请参考 sanus.com 网站上的 Height Finder。 确定墙柱位置。 使用尖钻、细钉或者使用边到边墙柱查找器确定墙柱的中心。 注意： 避免潜在人身伤害和财产损毁！  墙上覆盖的任何东西不能超过 16 mm (5/8 in.)。  最小木墙柱尺寸：通常 51x102 mm (2 x 4 in.)（标称 38x89 mm /1.5 x 3.5 in）。...
  • Page 39 2 墙壁安装  实心混凝土和混凝土砌块 参见第 9 页图表 如需帮助确定壁板的位置，请参考 sanus.com 网站上的 Height Finder。 将壁板 [02] 放置水平并标注孔位置 注意： 避免潜在人身伤害和财产损毁！  直接安装壁板 [02] 到混凝土表面上。  最小实心混凝土厚度：203 mm (8 in.)  最小混凝土砌块尺寸：203x203x406 mm (8x8x16 in.) 注意： 图示为 MF209。 注意  仅用于 MF209： 在原位时电视机将向右或向左移动 15 cm (6 in.)。在选择墙壁安装位置时请考虑这一点。...
  • Page 40 Suomi English Milestone AV Technologies and its affi liated corporations and subsidiaries (collectively, “Milestone”), Milestone AV Technologies sisar- ja tytäryhtiöineen (yhdessä Milestone) on pyrkinyt tekemään intend to make this manual accurate and complete. However, Milestone makes no claim that the tästä...
