WELGER RP 405 • RP 435 • RP 505 • RP 535

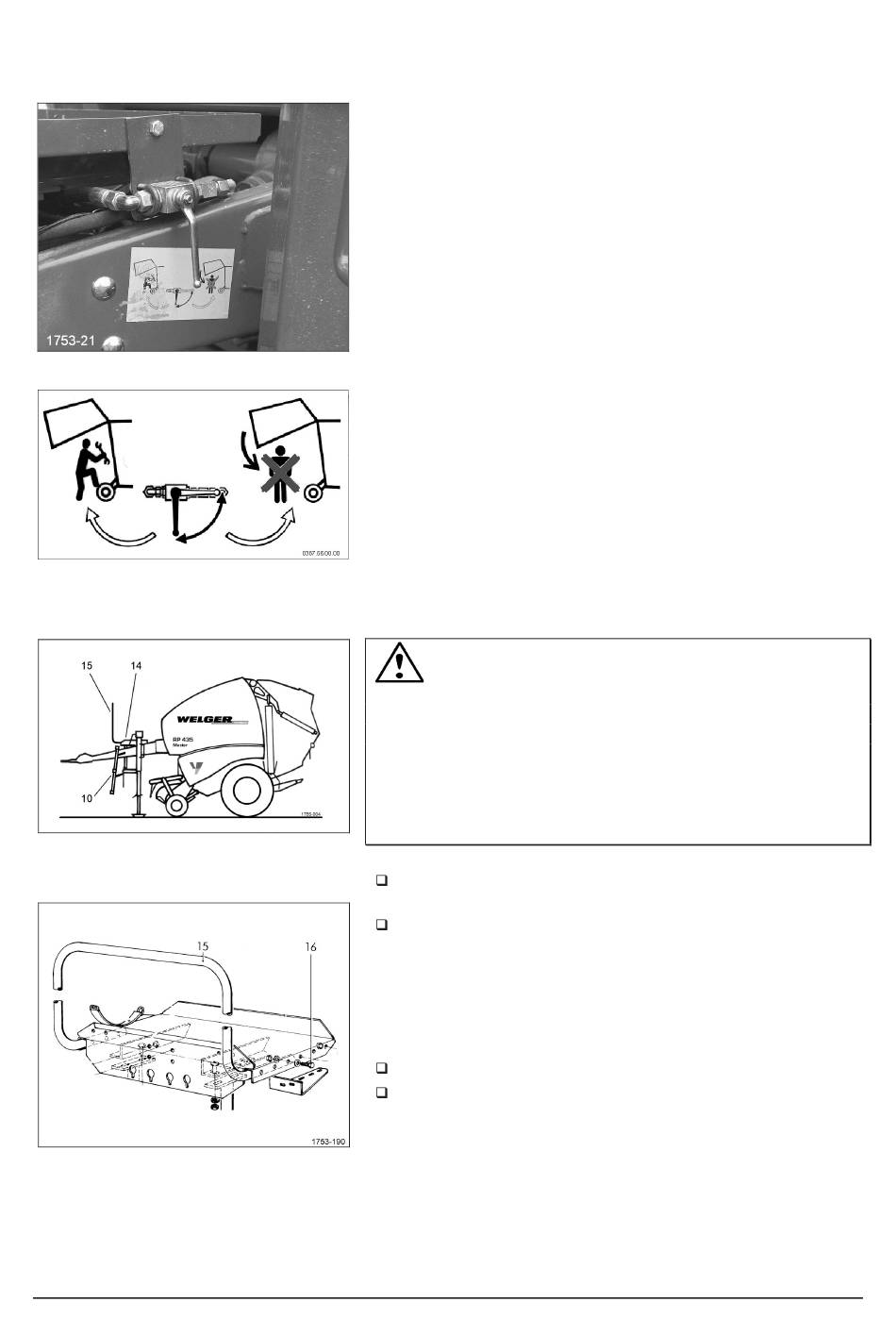

2.4 Dispositif de sécurité du hayon
Pour les travaux de maintenance et de montage courts, hayon
ouvert, le hayon doit être protégé par un système hydraulique
contre toute retombée inopinée : utiliser le robinet d'arrêt (situé
sur la plate-forme de maintenance). Lorsqu'il est verrouillé, le
levier de commande est perpendiculaire au sens du flux.
(Figure 2).
Pour les travaux de maintenance ou de montage longs
exécutés hayon ouvert, le hayon doit être, en plus de la sécurité
hydraulique décrite plus haut, protégé contre toute retombée
intempestive à l'aide de moyens mécaniques appropriés.
Une fois les travaux de maintenance ou de montage terminés,
ramener le robinet à sa position initiale (parallèle au sens du
flux, Figure 3) ou retirer la protection mécanique.
2.5 Plate-forme de maintenance et
échelle
Attention, risque de chute !
Ne jamais monter sur la plate-forme de maintenance [14]
(Figure 4) tant que la machine est en marche. Avant d'accéder
à la plate-forme de maintenance : arrêter la machine, couper la
prise de force et le moteur du tracteur et attendre l'arrêt complet
de la machine.
Accéder à la plate-forme de maintenance et en descendre
uniquement à l'aide de l'échelle [10]. Ne jamais monter sur
l'échelle alors qu'elle est relevée - l'abaisser d'abord !
(Figure 4) Pour accéder à la plate-forme de maintenance :
rabattre l'échelle [10].
(Figure 4) Avant de remettre la machine en mouvement :
remonter et bloquer l'échelle [10].
(Figure 4, Figure 5) La rampe [15] située sur la plate-forme de
maintenance est démontée départ usine pour le transport et
jointe à la machine. Monter la rampe avant de mettre la
machine en service :
Sortir la rampe démontée [15] de la machine.
Monter la rampe [15] à l'aide des 6 vis [16] jointes sur la
plate-forme de maintenance (Figure 5).
11
