B e z e i c h n u n g

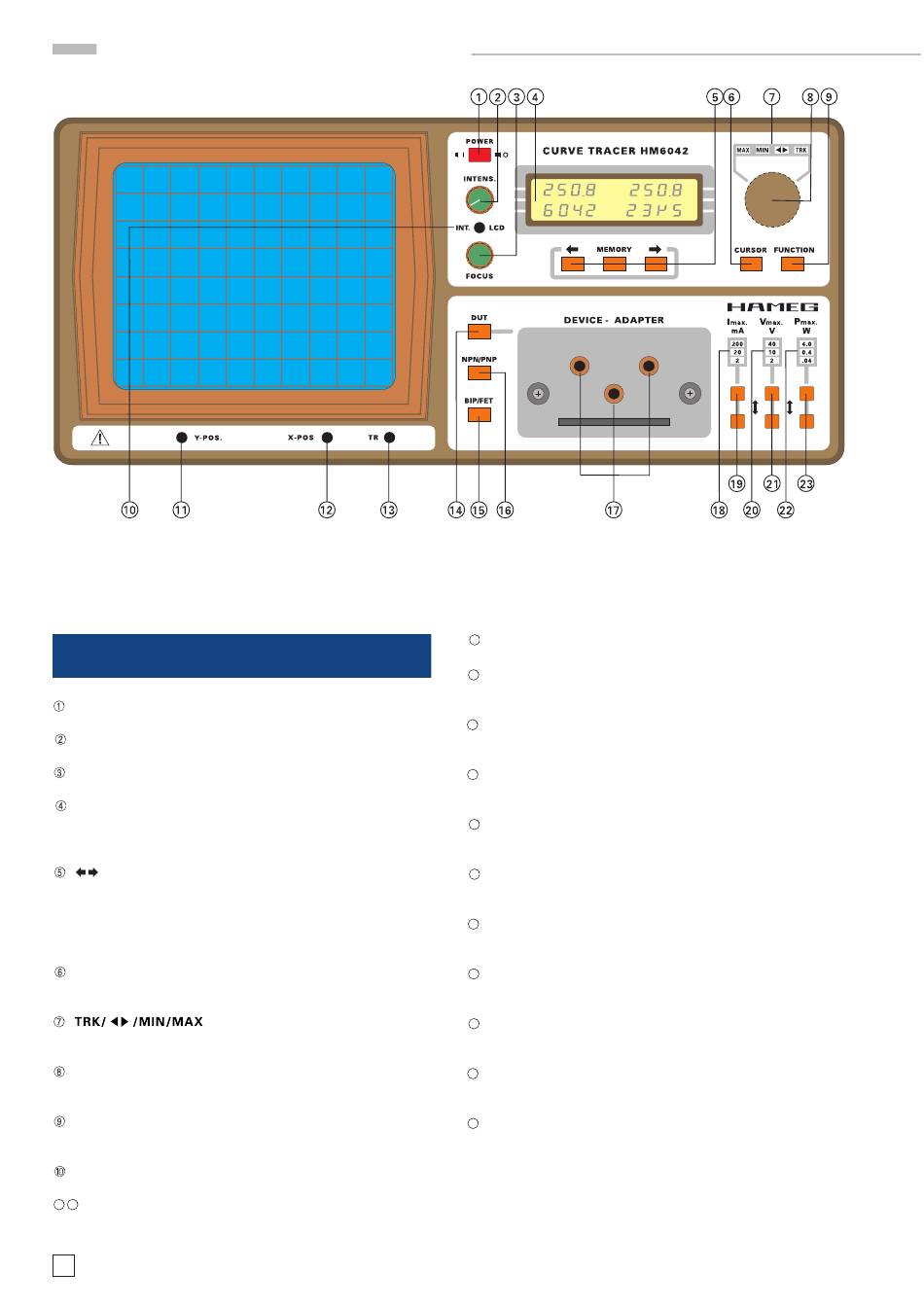

Bezeichnung der Bedienelemente

POWER – Netzschalter
INTENS. – Steller zur Einstellung der Strahlhelligkeit
FOCUS – Steller zur Einstellung der Strahlstärke
ANZEIGE – LC-Display
2zeiliges LCD zur Darstellung von numerischen Messwer-
ten und Anzeige der eingestellten Parameter
Tasten zur Auswahl der zu messenden Parameter.
MEMORY – Drucktaste
Zum Speichern eines Messwertes und Aktivierung der An-
zeige von Differenzwerten.
CURSOR – Taste zum Verschieben des Cursors von Kenn-
linie zu Kennlinie.
– LEDs
Anzeige der gewählten „Drehknopf-Funktion."
Drehknopf zum Verändern der Kennlinien-Parameter I
und V und der Cursorposition.
G
FUNCTION – Drucktaste zur Auswahl der „Drehknopf-
Funktionen."
INT. LCD – Einstellmöglichkeit für LCD- Kontrast
11 12
Y-POS / X-POS
Steller zur Justage der Kurvenschar auf dem Bildschirm
8
Änderungen vorbehalten
d e r B e d i e n e l e m e n t e
13
TR – Steller für die Korrektur der Trace- Rotation
14
DUT – Drucktaste zum An-/Abschalten des zu testenden
Bauteils.
15
BIP/FET – Drucktaste zur Auswahl von Bipolar- oder Feld-
effekt-transistoren.
16
NPN/PNP – Drucktaste zur Auswahl von NPN- oder PNP-
Transistoren.
17
E/S; C/D; B/G – Anschlussbuchsen für Testadapter für das
zu testende Bauteil.
18
200, 20, 2mA (LEDs) – Anzeige des gewählten Strom-
bereichs (I / I ).
C D
19
I – Drucktaste zur Auswahl des maximalen Mess-
max.
stromes.
20
40, 10, 2V (LEDs) – Anzeige des gewählten Spannungs-
bereichs (V / V ).
C D
21
V – Drucktaste zur Auswahl der maximalen Mess-
max.
spannung.
22
4, 0.4, 0.04W (LEDs) – Anzeige des gewählten Leistungs-
B
bereichs.
23
P – Drucktaste zur Auswahl der maximalen Mess-
max.
leistung.
