Page 1: Table Des Matières
Table des matières MESURES DE SÉCURITÉ ET MISES EN GARDE ........1 INFORMATIONS GÉNÉRALES ..............2 ODB II ..............2 IAGNOSTIC MBARQUÉ (DTC) ................. 2 ODES ÉFAUTS (DLC) ......3 MPLACEMENT CONNECTEUR LIAISON DE ONNEES ODB II ONITEURS DE REPARATIONS .................
Page 2: Mesures De Sécurité Et Mises En Garde
1. Mesures de sécurité et mises en garde Pour éviter toute blessure ou tout dommage aux véhicules et/ou à l'outil de diagnostic, lisez d'abord ce manuel d'instructions et respectez au minimum les précautions de sécurité suivantes lorsque vous travaillez sur un véhicule : ⚫...
Page 3: Informations Générales
2. Informations générales Diagnostic embarqué (OBD) II La première génération de systèmes de diagnostic embarqués (appelés OBD I) a été développée par le California Air Resources Board (ARB) et mise en œuvre en 1988 pour surveiller certains composants de contrôle des émissions sur les véhicules.
Page 4: Donnees (Dlc)
Exemple de P 0 2 0 Systèmes Identification d'une B=Corps section spécifique de C=Châssis dysfonctionnement P=Groupe des systèmes motopropuls U=Réseau Code Type Sous-systèmes 1= Compteurs de carburant et d'air Générique (SAE) : P0, P2, P34- 2= Compteurs de carburant et d'air P39 B0, B3 3= Système d'allumage ou ratés du C0, C3...
Page 5: Moniteurs De Préparation Aux Normes Obd
le connecteur. Si le DLC ne peut être trouvé, consultez le manuel d'entretien du véhicule pour connaître son emplacement. Moniteurs de préparation aux normes OBD II Une partie importante du système OBD II d'un véhicule est constituée par les moniteurs de disponibilité, qui sont des indicateurs utilisés pour savoir si tous les composants des émissions ont été...
Page 6: État De Préparation Du Moniteur Obd
utilisé dans des conditions spécifiques avant que le moniteur ne soit prêt. Ces moniteurs sont appelés moniteurs non continus. Les moniteurs disponibles sont également différents selon le type de moteur. Les moniteurs suivants ne doivent être utilisés que pour les moteurs à allumage par étincelle : Système EGR Capteurs O2...
Page 7: Définitions Obd Ii
Un certain nombre de facteurs, notamment l'effacement des codes d'anomalie de diagnostic (DTC) à l'aide d'un outil de diagnostic ou une batterie débranchée, peuvent faire en sorte que les moniteurs de disponibilité soient réglés sur "Non prêt". Étant donné que les trois moniteurs continus sont en évaluation constante, ils seront signalés comme étant "prêts"...
Page 8: Modes De Fonctionnement De L'obd
exigent que le véhicule suive un "cycle de conduite" prescrit dans le cadre des critères d'activation. Les cycles de conduite varient d'un véhicule à l'autre et pour chaque moniteur d'un véhicule donné. Cycle de conduite OBD II -- Un mode spécifique de fonctionnement du véhicule qui fournit les conditions requises pour mettre tous les moniteurs de disponibilité...
Page 9 Mode $02 - Affiche les données d'arrêt sur image. Ce sont les mêmes données que dans le mode 1, mais elles ont été capturées et stockées lorsqu'un dysfonctionnement s'est produit et qu'un DTC a été défini. Certains des PID du mode 1 ne sont pas mis en œuvre dans ce mode.
Page 10 Mode $08 - Ce mode de contrôle spécial demande le contrôle du système, du test ou du composant embarqué de manière bidirectionnelle (le cas échéant). Ce mode est spécifique au fabricant. Mode $09 - Rapporte les informations sur le véhicule. Ces informations comprennent le numéro VIN du véhicule et les informations de calibration stockées dans les calculateurs du véhicule.
Page 11: Utilisation De L'outil De Diagnostic

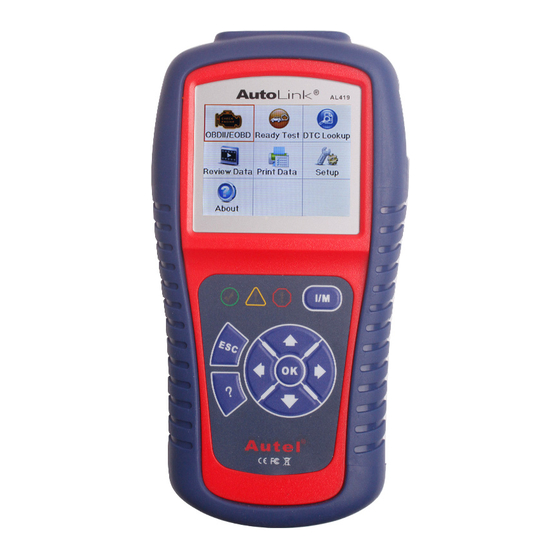

3. Utilisation de l'Outil de Diagnostic Description de l'outil CONNECTEUR OBD II - Connecte l'outil de diagnostic au connecteur de liaison de données (DLC) du véhicule. AFFICHAGE LCD - Indique les résultats du test. LED VERTE- Indique que les systèmes du moteur fonctionnent normalement (le nombre de moniteurs sur le véhicule qui sont actifs et qui effectuent leurs tests de diagnostic est dans la limite autorisée, et aucun DTC n'est présent).
Page 12: Bouton De Défilement Gauche
LED JAUNE- Indique qu'il y a un problème possible. Un code DTC "en attente" est présent et/ou certains des moniteurs d'émissions du véhicule n'ont pas effectué leurs tests de diagnostic. LED ROUGE - Indique qu'il y a un problème dans un ou plusieurs systèmes du véhicule.
Page 13: Spécification
BOUTON DE DÉFILEMENT BAS - Déplace vers le bas les éléments du menu et du sous-menu en mode menu. Lorsque plus d'un écran de données est récupéré, se déplace vers le bas de l'écran actuel vers les écrans suivants pour les données supplémentaires. 14) CONNECTEUR USB - Connecte l'outil de diagnostic au PC pour l'impression et la mise à...
Page 14: Clavier
"$" -- Identifie le numéro du module de contrôle à partir duquel les données sont extraites. " ?" -- Indique qu'une aide ou des informations sur les ruptures de code sont disponibles. "G" -- Indique que la visualisation graphique est disponible. Clavier Aucun solvant tel que l'alcool n'est autorisé...
Page 15 Figure 3.1 Dans l'écran Recherche DTC, utilisez les boutons GAUCHE/DROITE pour vous déplacer sur le caractère souhaité, utilisez les boutons HAUT/BAS pour modifier le chiffre/caractère sélectionné et appuyez sur le bouton OK pour confirmer. (Figure 3.2) Recherche de P 0 0 0 1 Gauche Droit Modifier le...
Page 16: Configuration Système
Dans l'écran Briseur de code, il y a trois options pour aider l'utilisateur à mieux comprendre les DTC : Description du système et Vérification rapide pour lire la description détaillée des DTC, Notes générales pour afficher les informations utiles à la réparation des DTC. Pour afficher le DTC précédent ou suivant dans la bibliothèque de DTC intégrée, utilisez la fonction Bouton GAUCHE/DROITE.
Page 17: Configuration Langue
Configuration du système Langue Configurer les moniteurs Unité de mesure Réglage bip touche Réglage bip d'état Auto-test de l'outil Figure 3.3 Configuration Langue • L'anglais est la langue par défaut. Dans l'écran de configuration du système, utilisez la touche de défilement HAUT/BAS pour sélectionner Langue, puis appuyez sur la touche OK.
Page 18: Moniteurs Requis Par Spark Ign
Configurer les moniteurs 1/4 Moniteurs requis Spark IGN Compression Moniteurs IGN requis Moniteurs autorisés INC Réinitialisation des paramètres d'usine Figure 3.5 Dans ce menu, vous pouvez configurer les moniteurs nécessaires pour tester l'allumage par étincelle et l'allumage par compression, le nombre de moniteurs pour passer le diagnostic, et restaurer les paramètres par défaut.
Page 19: Réinitialisation Des Paramètres D'usine
Compression Moniteurs IGN requis √ √ √ √ CARBURANT √ √ √ √ HCCAT NCAT √ Moniteurs INC autorisés Dans l'écran Configurer les moniteurs, utilisez les boutons de défilement HAUT/BAS pour sélectionner Moniteurs INC autorisés, puis appuyez sur le bouton OK. Les tests d'émissions varient en fonction de la zone géographique ou régionale dans laquelle le véhicule est immatriculé.
Page 20: Réglage Du Bip De La Touche
Dans l'écran Unité de mesure, utilisez le bouton de défilement HAUT/BAS pour sélectionner l'unité de mesure souhaitée. (Figure 3.6 ) Unité de mesure Anglais   Metric Figure 3.6 Appuyez sur le bouton OK pour enregistrer votre sélection et revenir au menu précédent.
Page 21: Réglage Du Bip D'état
Appuyez sur le bouton OK pour enregistrer votre sélection et revenir au menu précédent. Réglage du bip d'état • Le paramètre par défaut est Bip On. Cette fonction vous permet d'activer/désactiver le haut-parleur intégré pour les LED lors des tests de diagnostic. Une tonalité audio différente correspond à une lampe LED différente.
Page 22 La fonction de test d'affichage vérifie si l'écran LCD fonctionne normalement. À partir de l'écran de configuration du système, utilisez les boutons de défilement HAUT/BAS pour sélectionner Autotest de l'outil, puis appuyez sur le bouton OK. Sélectionnez Test d'affichage dans le menu Autotest de l'outil et appuyez sur la touche OK pour lancer le test.
Page 23: Mode De Mise À Jour
Keyboard Test Press any key to start test key: Double [ESC] to return Figure 3.10 Appuyez deux fois sur ESC pour revenir au menu précédent. C. Test LED La fonction de test des LED permet de vérifier le bon fonctionnement des témoins lumineux de l'état de préparation du véhicule.
Page 24 • Pour mettre à jour votre outil de diagnostic, vous avez besoin des éléments suivants. AutoLink AL419 Un PC ou un ordinateur portable avec des ports USB Un câble USB Téléchargez les programmes à mettre à jour sur votre ordinateur.
Page 25: À Propos
Redémarrez l'outil de diagnostic pour terminer toute la mise à jour. NOTE : Lorsque vous avez fait un mauvais choix et que l'outil de diagnostic ne peut pas fonctionner correctement, vous pouvez avoir besoin de mettre à jour les programmes. Maintenez la touche de défilement GAUCHE enfoncée et allumez l'outil de diagnostic, vous entrerez de force dans le mode de mise à...
Page 26: Dépannage Du Produit
Un petit nombre de véhicules à essence des années modèles 1994 et 1995 sont conformes au système OBD II. Pour vérifier si un véhicule de 1994 ou 1995 est conforme à l'OBD II, consultez l'étiquette d'information sur le contrôle des émissions du véhicule (VECI) qui se trouve sous le capot ou près du radiateur de la plupart des véhicules.
Page 27: L'outil De Diagnostic Ne S'allume Pas
Exécutez le test des LED dans le menu de configuration du système. (voir 3.8 Configuration du système). Si l'outil de diagnostic n'a pas passé ce test, il y a un problème avec la lampe LED. Veuillez contacter le support technique Autel ou votre agent commercial local.
Page 28: Examen Des Données
4. Examen des Données La fonction examen des données permet de visualiser les données du dernier test enregistré par l'outil de diagnostic. Utilisez les touches de défilement HAUT/BAS et GAUCHE/DROITE pour sélectionner Revoir les données à partir de l'écran principal, puis appuyez sur la touche OK.
Page 29 Examinez les données sélectionnées à l'écran. (Figure 4.3 ) C1201 Commande du moteur Dysfonctionnement du système Figure 4.3 REMARQUE : Si aucune donnée n'est stockée pour l'élément sélectionné, un message "Non pris en charge ou aucune donnée stockée !" s'affiche à l'écran.
Page 30: Diagnostics Obdii
5. Diagnostic OBDII Lorsque plus d'un module de commande du véhicule est détecté par l'outil de diagnostic, il vous sera demandé de sélectionner le module dans lequel les données peuvent être récupérées. Les modules les plus souvent sélectionnés sont le module de commande du groupe motopropulseur [PCM] et le module de commande de la transmission [TCM].
Page 31 ⚫ Passez en revue les données précédemment stockées avant de les effacer. Diagnostic Effacer les données précédemment enregistrées pour sauvegarder les données de ce test Figure 5.1 ⚫ Si aucune donnée n'est stockée dans l'outil de diagnostic, l'invite ci-dessus ne s'affichera pas. 8）...
Page 32: Lecture Des Codes
Module de commande 1/2 Moteur Module $A4 Figure 5.3 ⚫ Utilisez le bouton de défilement HAUT/BAS pour sélectionner un module et appuyez sur le bouton OK. Lecture des Codes ◆ La lecture des codes peut se faire avec le contact établi et le moteur éteint (KOEO) ou avec le contact établi et le moteur en marche (KOER).
Page 33 Utilisez le bouton de défilement HAUT/BAS pour sélectionner Lecture des Menu Diagnostic et appuyez sur le bouton OK. codes à partir du Menu Diagnostic Lecture des codes Effacement des codes Données en direct Visualisation Arrêt sur image Préparation I/M Informations sur le véhicule Figure 5.4 Utilisez le bouton de défilement HAUT/BAS pour sélectionner Codes stockés ou Codes en attente dans le menu Lecture des codes et appuyez...
Page 34: Effacement Des Codes
P1633 BUICK Circuit du commutateur d'allumage 0 Figure 5.6 Si plus d'un DTC est trouvé, utilisez la touche de défilement GAUCHE/DROITE pour vérifier tous les codes. ⚫ Si les codes DTC récupérés contiennent des codes spécifiques au constructeur ou des codes améliorés, un message "Des codes spécifiques au constructeur ont été...
Page 35 De plus, l'état du moniteur de préparation I/M pour tous les moniteurs du véhicule est remis à l'état Non prêt ou Non terminé. N'effacez pas les codes avant que le système n'ait été entièrement vérifié par un technicien. REMARQUE : L'effacement des codes ne signifie pas que les codes de panne dans l'ECU ont été...
Page 36: Données En Direct
Effacer les codes Effacement terminé! Appuyez sur n'importe quelle touche pour con. Figure 5.9 ⚫ Si les codes ne sont pas effacés, un message " Échec de l'effacement. Mettez le contact avec le moteur éteint!" apparaît. Effacement des codes Erreur d'effacement.
Page 37 2) Attendez quelques secondes pendant que l'outil de diagnostic valide le PID MAP. (Figure 5.11) Données en direct Lecture PID.01 - Veuillez patienter - Figure 5.11 3) Utilisez la touche de défilement HAUT/BAS pour sélectionner Voir les données dans le menu Données en direct et appuyez sur la touche OK. Données en direct direct1/3.
Page 38 Voir les données 1/3. Ensemble complet de données Ensemble de données personnalisées Unité de Mesure Figure 5.13 Visualisez les PID en direct sur l'écran. Utilisez la touche de défilement HAUT/BAS pour obtenir plus de PID si des informations supplémentaires sont disponibles sur plus d'une page. Données en direct DTC_CNT FUELSYS1...
Page 39 Figure 5.15 Appuyez sur le bouton ESC pour revenir au menu précédent. Visualisation d'un ensemble de données personnalisées Pour visualiser les données PID personnalisées, utilisez le bouton de défilement HAUT/BAS pour sélectionner Ensemble de données personnalisées dans le menu Voir les données et appuyez sur le bouton OK.
Page 40 Ensemble de données personnalisées 4/26  DTC_CNT  FUELSYS1  FUELSYS2 LOAD_PCT  ECT  SHRTFT1 Figure 5.17 ⚫ Le nombre "x" dans le coin supérieur droit de l'écran indique la séquence des éléments mis en évidence ; et "#x" représente l'ordre dans lequel les paramètres sont sélectionnés et seront affichés.
Page 41: Enregistrement Des Données
Données en direct DTC_CNT FUELSYS2 CTE(℃) SHRTFT1 (%) 99.2 Figure 5.19 Utilisez le bouton ESC pour revenir au menu précédent. Enregistrement des données La fonction d'enregistrement des données permet d'enregistrer les données d'identification des paramètres (PID) des modules du véhicule pour faciliter le diagnostic des problèmes intermittents du véhicule.
Page 42: Emplacement
Enregistrement des données 1/3.. Ensemble complet de données Ensemble de données personnalisées Unité de mesure Figure 5.20 Utilisez le bouton de défilement HAUT/BAS pour sélectionner un mode de déclenchement et appuyez sur le bouton OK. Pick Mode de déclenchement 1/2 Déclenchement manuel D é...
Page 43 ⚫ L'icône d'astérisque (*) sur l'écran indique qu'il y a un enregistrement précédent dans l'emplacement de mémoire. ⚫ Si vous sélectionnez un emplacement marqué d'une icône d'astérisque (*), un message vous invitant à écraser l'ancien enregistrement s'affiche. Sélectionner la mémoire Un enregistrement précédent existe ! Voulez-vous...
Page 44 Déclenchement du DTC J'attends que le DTC déclenche l'enregistrement... Appuyez sur [ESC] pour quitter Appuyez sur [ESC] pour quitter Figure 5.25 Attendez que le DTC déclenche l'enregistrement ou appuyez sur OK pour démarrer l'enregistrement. (Figure 5.26) ◆ Conduisez jusqu'à ce qu'un DTC soit détecté lorsque le déclencheur de DTC est sélectionné.
Page 45 Enregistrement des données d'enregistrement Enregistrement terminé ! Données de lecture ? Figure 5.27 ⚫ Si vous souhaitez lire les données enregistrées, appuyez sur la touche OK ; si vous ne souhaitez pas les lire, appuyez sur la touche ESC, ou utilisez les touches GAUCHE/DROITE pour sélectionner NON et appuyez sur la touche OK pour revenir au menu Enregistrement des Données.
Page 46 Utilisez le bouton de défilement HAUT/BAS pour sélectionner un mode de déclenchement et appuyez sur le bouton OK.( Figure 5.21) ⚫ Si les données du véhicule testé précédemment ne sont pas effacées, les données du test actuel seront stockées dans la mémoire cache temporaire.
Page 47: Lecture Des Données
Lecture des Données La fonction de lecture des données permet de visualiser les données PID précédemment enregistrées. Pour lire les données enregistrées, utilisez la touche de défilement HAUT/BAS pour sélectionner Lecture des données dans le menu Données en direct et appuyez sur la touche OK. (Figure 5.12) ⚫...
Page 48: Visualisation Des Donnees D ' Arret Sur Image
Utilisez le bouton GAUCHE/DROITE pour afficher les PID des images suivantes ou précédentes. Cadre 6 sur 135 DTC_CNT FUELSYS1 FUELSYS2 LOAD_PCT(%) ETC(℃) SHRTFT1(%) 99.2 Figure 5.30 Visualisation des données d'arrêt sur image Les données d'arrêt sur image permettent au technicien de visualiser les paramètres de fonctionnement du véhicule au moment de la détection d'un code de défaut de diagnostic (DTC).
Page 49: Recuperation De L ' Etat De Preparation I / M
Voir l'image figée DTCFRZF P1633 FUELSYS1 FUELSYS2 LOAD_PCT (%) 0.0 ? ECT(℃) SHRTFT1 (%) 99.2 Figure 5.31 ⚫ S'il n'y a pas de données d'arrêt sur image disponibles, un message d'avertissement "Aucune donnée d'arrêt sur image stockée !" s'affiche à l'écran. Si vous souhaitez afficher le nom complet d'un PID, utilisez les touches HAUT/BAS pour sélectionner le PID, puis appuyez sur la touche AIDE.
Page 50 mémoire. Les délais de réinitialisation varient en fonction du véhicule. Certains modèles de véhicules récents peuvent prendre en charge deux types d'essais de préparation I/M : Depuis la suppression des DTC - indique l'état des moniteurs depuis que les DTC ont été effacés. Ce cycle de conduite - indique l'état des moniteurs depuis le début du cycle de conduite actuel.
Page 51 Figure 5.33 "OK" Indique qu'un moniteur particulier en cours de vérification a terminé son test de ” diagnostic. "INC" Indique qu'un moniteur particulier en cours de vérification n'a pas terminé ses tests de diagnostic. "N/A" Le moniteur n'est pas pris en charge par le véhicule. Les LED vertes, jaunes et rouges vous permettent de déterminer rapidement si un véhicule est prêt pour un test d'émission.
Page 52  Si un code défaut "stocké" provoque l'allumage de la LED jaune, il est toujours possible que le véhicule soit autorisé à être testé pour les émissions et certifié.  Si un code défaut "en attente" provoque l'allumage de la LED jaune, il est encore possible que le véhicule soit autorisé...
Page 53: Lumière Led
 Amenez le véhicule chez un professionnel pour le faire réviser. Le ou les problèmes à l'origine de l'allumage du voyant rouge doivent être réparés avant que le véhicule ne soit prêt pour un contrôle des émissions. Interprétation de la tonalité audio La tonalité...
Page 54 1/2. Préparation I/M Depuis la suppression DTCs Ce cycle d'entraînement Figure 5.34 Utilisez le bouton de défilement HAUT/BAS, si nécessaire, pour afficher l'état du voyant MIL ("ON" ou "OFF") et les moniteurs suivants. Pour les moteurs à allumage par étincelle : •...
Page 55 Depuis la suppression des DTCs 1 FUEL HCAT Figure 5.35 Si le véhicule prend en charge le test de préparation de "ce cycle de conduite", l'écran suivant s'affiche : Ce cycle de conduite FUEL HCAT Figure 5.36 Les voyants et le signal sonore correspondant aux différents états du moniteur sont activés comme suit.
Page 56: Afficher Les Informations Sur Le Véhicule
Appuyez sur le bouton ESC pour revenir au menu de diagnostic. Afficher les informations sur le véhicule La fonction Info véhicule permet de récupérer le numéro d'identification du véhicule (VIN), les numéros d'identification de calibrage (CIN), les numéros de vérification de calibrage (CVN) et le suivi des performances en cours d'utilisation sur les véhicules 2000 et plus récents qui prennent en charge le mode 9.
Page 57: Briseur De Codes
4) Dans le menu Informations sur le véhicule utilisez la touche de défilement HAUT/BAS pour sélectionner un élément disponible à afficher et appuyez sur la touche OK. Informations véhicule 3/3 Numéro ID du véhicule Numéro calibrage Numéro Cal. Verf. Figure 5.39 5) Affichez les informations récupérées sur le véhicule à...
Page 58 1/11 U0101 $07E8 Perte de communication avec le TCM Figure 5.41 Appuyez sur le bouton "?"Aide pour afficher le menu Briseur de Code. Briseur de code Description du système Contrôle rapide Notes générales Figure 5.42 Cliquez sur Description du système et Contrôle rapide pour lire les informations sur le code, les symptômes, les spécifications, les informations sur les données/capteurs, etc.
Page 59: Informations Générales
6. Prêt Test Cette fonction peut être utilisée comme un outil pratique de test de préparation par les techniciens automobiles pour déterminer si le véhicule testé est prêt pour un test d'émission. Grâce à des indications visuelles et sonores, vous saurez si le véhicule est prêt à...
Page 60: Outil De Diagnostic Après Réparation
L'objectif de cette fonction est d'indiquer quels moniteurs du véhicule ont fonctionné et terminé leur diagnostic et leur test, et quels moniteurs n'ont pas encore fonctionné et terminé le test et le diagnostic de leurs sections désignées du système d'émission du véhicule. Toutes les données sont affichées sur un seul écran, ce qui permet d'obtenir un profil simple du véhicule d'un seul coup d'œil, ce qui permet de gagner du temps de diagnostic et d'améliorer la productivité...
Page 61: Comme Outil De Diagnostic De Pré-Contrôle
Après l'exécution de la procédure d'effacement, l'état de la plupart des moniteurs sera modifié. Laissez l'outil de diagnostic connecté au véhicule, et sélectionnez Test de Préparation dans l'écran principal. Continuez à conduire la voiture jusqu'à ce que l'outil de diagnostic vous informe en toute sécurité, à...
Page 62 REMARQUE : Cette fonction lit les données en temps réel de l'état de préparation des systèmes de surveillance des émissions. Une fois que l'outil de diagnostic a terminé d'autres opérations, par exemple l'effacement des codes de panne, le programme d'état de préparation des moniteurs I/M remet l'état de tous les moniteurs à...
Page 63: Interprétation Des Led
“INC” -- Indique qu'un moniteur particulier en cours de vérification n'a pas terminé son test de ” diagnostic. “N/A” -- Le moniteur n'est pas pris en charge par le véhicule. Les indications de la LED et de la tonalité audio sont interprétées comme ci-dessous : Interprétation des LED Les diodes vertes et rouges permettent de vérifier facilement si les systèmes de...
Page 64: Impression Des Données
• Pour imprimer les données récupérées, vous avez besoin des outils suivants : Outil de diagnostic AutoLink AL419 Un PC ou un ordinateur portable avec des ports USB Un câble USB Installez les applications Maxi-LinkII à l'aide du CD fourni, ou en téléchargeant les applications sur notre site web :...
Page 65: Imprimer Donnees
Imprimer les données Codes mémorisés Codes en attente Données en direct Arrêt sur image Préparation I/M Test du capteur O2 Imprimer toutes les données Figure 7.2 ⚫ Pour imprimer toutes les données récupérées, utilisez la touche de défilement HAUT/BAS pour sélectionner Imprimer toutes les données dans le menu Imprimer les données.
Page 66: Garantie Et Service
8. Garantie et service Garantie limitée d'un an Autel garantit à ses clients que ce produit sera exempt de tout défaut de matériaux et de fabrication pendant une période d'un (1) an à compter de la date d'achat initiale, sous réserve des conditions suivantes : 1) La seule responsabilité...
