DIMinBOX 2CH
Variateur d'illumination universel de deux canaux
ZDI-DB2C
Version de programme d'application: [1.2]
Edition du manuel: [1.2]_a
www.zennio.fr.

Publicité

Table des Matières
loading

Manuels Connexes pour Zennio DIMinBOX 2CH

Sommaire des Matières pour Zennio DIMinBOX 2CH

  • Page 1 DIMinBOX 2CH Variateur d'illumination universel de deux canaux ZDI-DB2C Version de programme d'application: [1.2] Edition du manuel: [1.2]_a www.zennio.fr.

  • Page 2: Table Des Matières

    DIMinBOX 2CH CONTENU Contenu ............................2 Actualisations du document ......................4 Introduction ........................5 DIMinBOX 2CH ......................... 5 Types de charges ......................6 1.2.1 Mélange des charges ..................7 Installation ........................8 Configuration ........................9 Général ..........................9 2.1.1 Configuration ....................10 2.1.2...
  • Page 3 DIMinBOX 2CH Entrées ........................... 43 2.3.1 Entrée binaire ....................44 2.3.2 Sonde de température ..................44 2.3.3 Détecteur de mouvement ................44 Fonctions logiques ......................45 Contrôle manuel ......................46 2.5.1 Mode Test On ....................47 2.5.2 Mode Test Off....................47 ANNEXE I: Objets de communication ..................

  • Page 4: Actualisations Du Document

    DIMinBOX 2CH ACTUALISATIONS DU DOCUMENT Version Modifications Page (s) Changements dans le programme d'application:  Plusieurs améliorations dans la gestion des entrées binaires et devant une réinitialisation du dispositif. [1.2]_a Ajouté le graphique de la courbe de variation en charges LED et Changements dans le programme d'application: ...

  • Page 5: Introduction

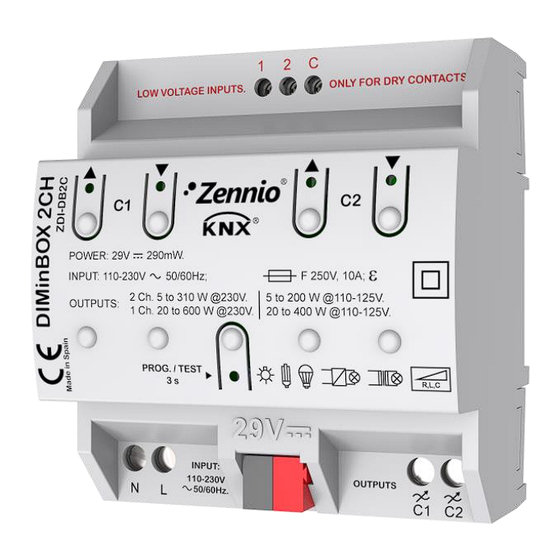

    1 INTRODUCTION 1.1 DIMINBOX 2CH Le DIMinBOX 2CH de Zennio est un variateur KNX universel et multifonction pour deux canaux d'illumination. Avec une puissance maximum par canal de 310 W à 230 VAC avec charges résistives (R), inductives (L) et capacitives (C) et de 200W avec charges LED / CFL réglables (ou de 200 W et 65 W à...

  • Page 6: Types De Charges

    Indicateurs LED pour signaler les types d'erreurs. 1.2 TYPES DE CHARGES Le DIMinBOX 2Ch supporte les types de charges suivantes: Figure 1 Types de charges. Lampes conventionnelles: ...

  • Page 7: Mélange Des Charges

    DIMinBOX 2CH 1.2.1 MELANGE DES CHARGES Dans quelques cas il est possible de mélanger différents types de charges sur un même canal (c'est à dire, il est possible de contrôler des charges de différents types de forme conjointe) en tenant en compte certaines restrictions: Charges inductives (L) et résistives (R): peuvent se mélanger en tenant...

  • Page 8: Installation

    1.3 INSTALLATION Le DIMinBOX 2Ch se connecte au bus KNX à travers des bornes de connections incorporées. Une fois l'écran connecté sur le BUS KNX, il sera possible de télécharger l'adresse physique et le programme d'application associé.

  • Page 9: Configuration

    2 CONFIGURATION 2.1 GENERAL La configuration principale du DIMinBOX 2Ch nécessite définir quelques paramètres généraux et aussi quelques options spécifiques pour les canaux. Une fois définie la configuration basic, il est possible d'habiliter et de configurer quelques fonctions additionnelles pour chaque canal.

  • Page 10: Configuration

    DIMinBOX 2CH 2.1.1 CONFIGURATION La configuration basic qui est commune aux deux canaux consiste aux paramètres suivants. La fréquence du réseau électrique (50 Hz ou 60 Hz). La durée de la régulation pour les deux fonctions de régulation douce, qui permet d'augmenter ou de baisser le niveau d'illumination des charges progressivement (en contraste avec la régulation immédiate).
  • Page 11 DIMinBOX 2CH PARAMETRAGE ETS Figure 4 Configuration - Générale. Cette page contient les paramètres suivants: Fréquence: "50" ou "60" Hz. Temps de régulation douce: de 5 à 50 dixièmes de secondes, de 1 à 120 secondes ou de 1 à 4 minutes. Quand plus grand est le temps, plus douce sera la régulation de la lumière.

  • Page 12: Canal Cx

    Notification d'erreurs: habilite ou déshabilite l'onglet "Notification d'erreur" (dans "Général"), qui contient les paramètres spécifiques par le cas que le DIMinBOX 2CH notifie les évènements d'erreur sur le bus KNX. Pour plus d'information, veuillez consulter le chapitre 2.1.4 . Entrées: habilite ou déshabilite l'onglet "Entrées", qui contient les paramètres spécifiques pour le cas ou se connecte des accessoires externes au DIMinBOX...
  • Page 13 Note: Dans le cas de sélectionner un type de charge conventionnelle (R, C ou L) de forme manuelle et installer un mauvais type de sélection, le DIMinBOX 2CH notifiera à l'installation KNX à respect . voir la section 2.1.4.  Dans le cas d'une charge CFL ou LED, l'intégrateur tiendra l'option de sélectionner le patron de réglage (entre trois options) qui s'adapte le mieux...
  • Page 14 Le niveau minimum d'illumination permis (0% à 50%), puisque certaines charges peuvent montrer des clignotements ou se comporter de façon inadéquate en niveaux particulièrement bas. Quand DIMinBOX 2CH reçoit une sollicitude pour réguler la charge à une valeur supérieure à 0% mais inférieure au minimum, le niveau appliqué...
  • Page 15 DIMinBOX 2CH L'écran "Canal Cx" (ou "x" est "1" ou "2") contient les paramètres suivants: Type de charge: établie le type de charge qui se connectera au canal de sortie Les options sont: "RCL" (ampoules conventionnelles), "CFL" ou "LED". En cas de sélectionner "RCL", il apparaît les paramètres suivants: ...
  • Page 16 DIMinBOX 2CH  Mode de régulation: "Coupe arrière (capacitive)" ou "Coupe avant (inductive)". Important: Ces options doivent se configurer avec précaution à fin d'observer les meilleurs résultats. Pour plus d'information, veuillez consulter le chapitre 1.2 . Vitesse de régulation: établi le type de réponse (immédiate ou progressive, voir section 2.1.1) pour les différents ordres de contrôle.

  • Page 17: Support Technique

    DIMinBOX 2CH De l'autre côté, il sera disponible les objets de communication suivants: [Cx] On/Off: objet d'un bit pour la réception d'ordres de commutation depuis le bus. Un "1" allumera la charge, tandis qu'un "0" l'éteindra. La régulation sera de type "Immédiat", "Douce 1"...

  • Page 18: Canal C1+C2

    2.1.4 NOTIFICATION D'ERREURS 2.1.4.1 NOTIFICATIONS SUR LE BUS Bien que DIMinBOX 2Ch vérifie constamment s'il existe des événements d'erreurs et réagira devant eux pour protéger les charges et l'appareil en soi, il peut aussi informer le bus KNX de la succession de ces erreurs, si on choisit cette option par configuration.

  • Page 19: Notification Sur Les Leds

    DIMinBOX 2CH qui le détecte). 2.1.4.2 NOTIFICATION SUR LES LEDS De-plus que précédemment, DIMinBOX 2Ch montre toujours les erreurs au moyen de indicateurs LED incorporés. Au cas où il y aurait plusieurs erreurs sur le même canal, DIMinBOX 2Ch montrera celle de plus grande importance;...

  • Page 20: Comportement Devant Des Erreurs

    Au cas où il y aurait plusieurs erreurs en même temps, DIMinBOX 2Ch se centrera sur celle qui à la majeur priorité (voir Tableau 3), cela sous-entend qu'il provoquera une réponse plus restrictive.
  • Page 21 DIMinBOX 2CH Surchauffe:  Lorsque la température interne du DIMinBOX 2CH soit entre 65 et 75ºC le dispositif baissera le niveau d'illumination des canaux jusqu'à 20% ignorant les ordres suivants d'augmentation du niveau. Une fois que la température descend en dessous de 73ºC, l'appareil revient à son fonctionnement normal, bien que le niveau d'illumination se maintiendra sans changement jusqu'à...
  • Page 22 (RCL) de forme manuelle comme si se sélectionne une charge non conventionnelle, si a essayer la variation le DIMinBOX 2CH détecte des anomalies dues à ce que la charge connecté ne correspond pas à la configuration, déconnectera le canal de sortie et attendra jusqu'à...
  • Page 23 [Cx] Blocage pour surtensions, [Cx] Blocage pour court circuits, Lorsque le DIMinBOX 2CH se bloque automatiquement après détecter une de ces erreurs plusieurs fois durant une courte période de temps, l'objet de blocage correspondant à cette erreur s'envoie avec la valeur "1" Une fois finalisé l'état de blocage, il s'envoie avec la valeur "0".

  • Page 24: Fonctions

    DIMinBOX 2CH Cela ne veut pas dire que DIMinBOX 2Ch ignore les erreurs qui continuent à ce détecter après la initialisation (dans ce cas, il s'enverra l'objet correspondant avec la valeur "1" après l'envoi de la valeur "0"), mais il peut être utile de forcer tous les états d'erreur à...

  • Page 25: Objets D'etat

    DIMinBOX 2CH L'onglet "configuration" des fonctions du canal est disponible par défaut dans l'arbre sur la gauche. Il contient un ensemble de cases de vérification de toutes les fonctions disponibles. A marquer n'importe quelle d'entre elles une nouvelle entrée dans le menu d'onglets apparaîtra pour configurer cette fonction en particulier ( avec...
  • Page 26 DIMinBOX 2CH L'écran de configuration "Objets d'état" contient les paramètres suivants: Envoyer état On/Off: habilite l'objet de communication de un bit "[Cx] On/Off (Etat)", qui informe de l'état d'allumage/extinction du canal de sortie lorsque se produit un changement. Si est habilité apparaîtront les paramètres suivants: ...

  • Page 27: On/Off Configurable

    DIMinBOX 2CH 2.2.3 ON/OFF CONFIGURABLE Cette fonction offre la possibilité d'habiliter jusqu'à deux contrôles de On/Off additionnels pour le canal de sortie et pour autant jusqu'à deux nouveaux objets de communication pour allumer ou éteindre la charge. Ces contrôles additionnels permettent de personnaliser le niveau d'éclairage par les états de "On"...
  • Page 28 DIMinBOX 2CH Figure 10 On/Off configurable Les deux peuvent se configurer indépendamment à travers des paramètres suivants: Illumination par allumage: établit le pourcentage d'illumination (0% - 100%) à appliquer au canal lorsque se reçoit un "1" à travers de l'objet de 1 bit "[Cx] On/Off configurable Y"...

  • Page 29: Temporisation Simple

    DIMinBOX 2CH 2.2.4 TEMPORISATION SIMPLE Cette fonction permet d'effectuer (à recevoir la valeur "1" à travers de l'objet de temporisation simple) un allumage des charges et une postérieur extinction automatique (temporisée), pouvant aussi s'appliquer des retards et configurer le temps de la durée, le niveau d'illumination et le type de régulation.
  • Page 30 ([Cx] Temporisation simple = 1). Retard à l'allumage: établit le temps que le DIMinBOX 2CH doit attendre entre la réception de l'ordre de commencer la temporisation et l'allumage de la charge.

  • Page 31: Clignotement

    "0") pour l'objet "[Cx] Temporisation simple". Si durant une temporisation simple arrive un ordre de régulation d'un autre type s'annulera la temporisation simple et le DIMinBOX 2CH exécutera le nouvel ordre. 2.2.5 CLIGNOTEMENT. Cette fonction permet d'exécuter des séquences d'allumage-extinction avec durée et niveaux d'illumination configurables pour les états de "Allumage"...
  • Page 32 DIMinBOX 2CH Le clignotement commence lorsque le DIMinBOX 2CH reçoit un "1" à travers de l'objet de clignotement et s'arrête une fois que s'est exécuté toutes les répétitions configurées (sauf s'il c'est configurée une séquence de durée infinie). Il est possible d'interrompre le clignotement en n'importe quelle moment en envoyant un "0"...

  • Page 33: Scènes/Séquences

    DIMinBOX 2CH Note: Le temps définit ici est le temps total de la phase ou la charge est allumée, incluant (dans son cas) le temps de régulation doux. Si la régulation est trop lente et la durée d'allumage trop faible, la transition complète ne parviendra pas à...
  • Page 34 DIMinBOX 2CH Figure 13 Scènes/Séquences. Se montre une case de vérification pour chacune d'entre elles. A marquer n'importe lesquelles d'entre elles, apparaît une nouvelle entrée dans l'arborescence de l'onglet depuis lequel il est nécessaire configurer quelques champs. Ces champs sont: Nombre de scène/séquence: établie le numéro identifiant la scène/séquence...
  • Page 35 DIMinBOX 2CH Figure 14 Scène.  Séquence personnalisée. La réponse consistera en une séquence personnalisable de jusqu'à cinq pas/actions, définies à travers des paramètres suivants: Figure 15 Séquence. http://www.zennio.fr Support technique: http://support.zennio.com...
  • Page 36 DIMinBOX 2CH  Cyclique: "Oui" définit une séquence cyclique (après le dernier pas, la séquence commence de nouveau), alors que "Non" définit une séquence non cyclique.  Scène/séquence suivante: ce paramètre offre la possibilité de lancer - après le dernier pas de la séquence - une autre séquence.

  • Page 37: Blocage Du Canal

    Le DIMinBOX 2CH débloquera le canal quand arrive la valeur "0" à travers de l'objet de blocage, bien que le canal continuera de maintenir le même niveau de lumière: Les pétitions reçues durant l'état de blocage ne s'exécuteront qu'après le déblocage.

  • Page 38: Alarmes

    DIMinBOX 2CH 2.2.8 ALARMES Cette fonction permet de configurer une action d'alarme dans le canal, qui s'exécutera à recevoir un déclencheur à travers d'un objet de communication spécifique. L'activation d'alarme, en plus, arrêtera n'importe qu'elle action temporisée qui est en marche (temporisation simple, clignotement ou séquence).
  • Page 39 DIMinBOX 2CH PARAMETRAGE ETS On pourra configurer une action d'alarme différente pour chaque canal. A habiliter cette fonction depuis l'écran "Configuration" du canal, apparaîtra l'onglet "Alarme". Figure 16 Alarme Les champs qui se réfèrent à l'activation d'alarme sont: Déclencheur: établit quelle valeur (0 ou 1) provoquera l'activation de l'alarme.

  • Page 40: Extinction Automatique

    La fonction d'Extinction automatique compte le temps passé depuis que la sortie tombe en dessous d'un certain seuil d'illumination. Si on dépasse le temps maximum configuré, le DIMinBOX 2CH éteindra la charge. Le compteur s'arrêtera si on reçoit un ordre pour augmenter le niveau d'illumination au-dessus du seuil.

  • Page 41: Configuration Initiale

    DIMinBOX 2CH PARAMETRAGE ETS Fonction 17 Extinction automatique Les uniques paramètres qui contiennent l'onglet "Extinction automatique" sont: Seuil d'illumination: établit le niveau d'illumination (5% à 50%) qui activera le compteur. Temps: établit le temps qui doit passer avant d'éteindre le canal. Les valeurs possibles sont de 10 à...
  • Page 42 Figure 18 Initialisation. Si en "Initialisation" (voir section 2.2.1) se a sélectionné l'option "Personnalisé" (dans le cas contraire, le DIMinBOX 2CH mettra l'initialisation par défaut déjà décrite), s'ajoutera une entrée spécifique ("Initialisation") dans l'arborescence des onglets. Depuis ce nouvel écran, il est possible d'établir "l'Etat initial" de la charge (après s'être récupéré...

  • Page 43: Entrées

    Entrée binaire, pour la connexion d'un bouton poussoir ou interrupteur/capteur. Sonde de température, pour connecter une sonde de température (comme les modèles ZN1AC-NTC68 S / E / F y SQ-AmbienT de Zennio). Détecteur mouvement, pour connecter détecteur...

  • Page 44: Entrée Binaire

    2.3.3 DÉTECTEUR DE MOUVEMENT Il est possible de connecter des détecteurs de mouvement (modèles ZN1IO-DETEC-P et ZN1IO-DETEC-X de Zennio) aux ports d'entrée du DIMinBOX 2CH Cela offre la possibilité au dispositif de détecter des mouvements et présences dans la pièce, en plus du niveau de luminosité.

  • Page 45: Fonctions Logiques

    S'il vous plaît, consulter le document spécifique "Module de fonctions logiques du DIMinBOX 2 CH" (disponible sur la page web de Zennio: www.zennio.fr) pour obtenir une information détaillée sur l'utilisation des fonctions logiques et sa configuration en ETS.

  • Page 46: Contrôle Manuel

    DIMinBOX 2CH 2.5 CONTROLE MANUEL Les deux canaux de sortie du DIMinBOX 2CH peuvent se contrôler manuellement au moyen des boutons poussoir incorporés sur la face supérieur du dispositif (deux boutons poussoir par canal). Se proportionne deux approches alternatives pour ce contrôle manuel: Mode Test On, destiné...

  • Page 47: Mode Test On

    DIMinBOX 2CH 2.5.1 MODE TEST ON Sous ce mode les deux canaux de sortie peuvent seulement se contrôler au moyen du contrôle manuel en soit. N'importe quel ordre reçu par le bus KNX sera ignoré et ne s'enverra pas non plus au bus l'état des objets.

  • Page 48: Annexe I: Objets De Communication

    DIMinBOX 2CH ANNEXE I: OBJETS DE COMMUNICATION Interval fonctionnel" montre les valeurs qui, indépendamment de celles permises sur le BUS de par la taille de l'objet, ont une utilité ou une signification spécifique, parce que l'établit ou l'oblige ainsi le standard KNX ou le propre "...
  • Page 49 DIMinBOX 2CH C - R W 1 Byte DPT_Scaling 0% - 100% Vitesse de régulation 1 0%=Min. vitesse.; 100%=Max. vitesse. C - R W 1 Byte DPT_Scaling 0% - 100% Vitesse de régulation 2 0%=Min. vitesse.; 100%=Max. vitesse. 1 Bit...
  • Page 50 DIMinBOX 2CH 1 Bit C - - W - DPT_Start [C1] Clignotement 0= Désactiver; 1=Activer 1 Bit C - - W - DPT_Start [C1+C2] Clignotement 0= Désactiver; 1=Activer 1 Bit C - - W - DPT_Start [C2] Clignotement 0= Désactiver; 1=Activer...
  • Page 51 DIMinBOX 2CH 52, 56 1 Bit C T R - - DPT_Alarm [EX] Congélation 0 = Pas d'alarme; 1 = Alarme 53, 57 1 Bit C T R - - DPT_Alarm [EX] Surchauffe 0 = Pas d'alarme; 1 = Alarme...
  • Page 52 DIMinBOX 2CH 109,115 1 Bit C - - W - DPT_Switch [Ex] Bloquer Entrée 1 = Bloquée; 0 = Débloquée 1 Bit C T - - - DPT_Switch [Ex] [Appui. Court] 0 Envoi de 0 1 Bit C T - - - DPT_Switch [Ex] [Appui.
  • Page 53 DIMinBOX 2CH (pourcentage) [Ex] [Appui. Court] Valeur constante 2 Bytes C T - - - DPT_Value_2_Ucount 0 - 65535 0 - 65535 (Entier) -671088,64 - [Ex] [Appui. Court] Constante (virgule 2 Bytes C T - - - 9.xxx Valeur virgule flottante...
  • Page 54 DIMinBOX 2CH 1 Byte C T - - - DPT_SceneControl 0-63; 128-191 [Ex] [Appui. Long] Exécuter scène Envoi de 0/-63 1 Byte C T - - - DPT_SceneControl 0-63; 128-191 [Ex] [Appui. Long] Enregistrer scène Envoi de 128/-191 [Ex] [Interrupteur/Capteur]...
  • Page 55 Venez poser vos questions sur les dispositifs Zennio à: http://support.zennio.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. Fax. +34 925 337 310. www.zennio.fr info@zennio.fr...
