Emerson CRONOS-FR Notice Technique

Notice Technique
D103655XFR2
Juin 2020
Régulateur Piloté
SOMMAIRE
Généralités .......................................................................
Caractéristiques................................................................
Marquage .........................................................................
Description .......................................................................
Dimensions et Masses .....................................................
Fonctionnement ...............................................................
Installation ........................................................................
Mise en Service ................................................................
Exploitation .......................................................................
Maintenance ..................................................................... 10
Pièces de Rechange ........................................................ 10
Nomenclature ................................................................... 11
Schémas .......................................................................... 12
GÉNÉRALITÉS
Principe de la Notice
Le présent manuel fournit des instructions pour l'installation,
le démarrage, la maintenance et la commande de pièces de
rechange pour les régulateurs pilotés de la Série CRONOS-FR.
Description Produit
Le régulateur de pression piloté à clapet / siège est utilisé
en détente première et/ou deuxième ligne sur des réseaux
de distribution.
Il peut être utilisé :
• En régulateur seul sans sécurité :
• En régulateur seul avec sécurité :
• En régulateur monitor sans sécurité : Type CC-FR
Il est équipé de série du silencieux Type SR.
Pilotage
Le régulateur de Type CRONOS-FR est équipé d'un
système de pilotage compact comprenant :
• Un filtre avec cartouche poreuse 5µ, interchangeable
1
2
3
3
4
5
6
8
9
Type C-FR
Type CB-FR
Type CRONOS-FR

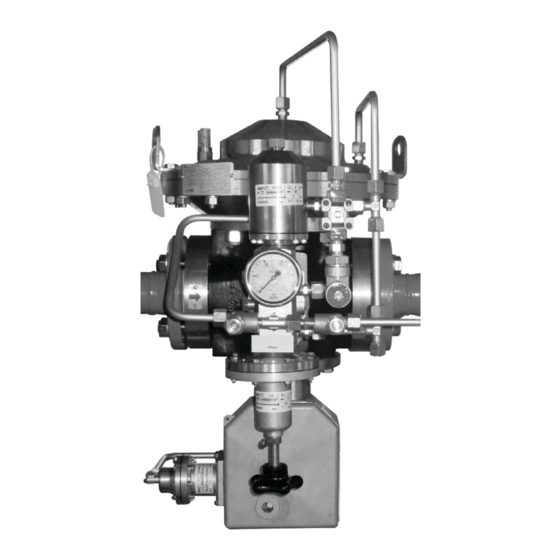

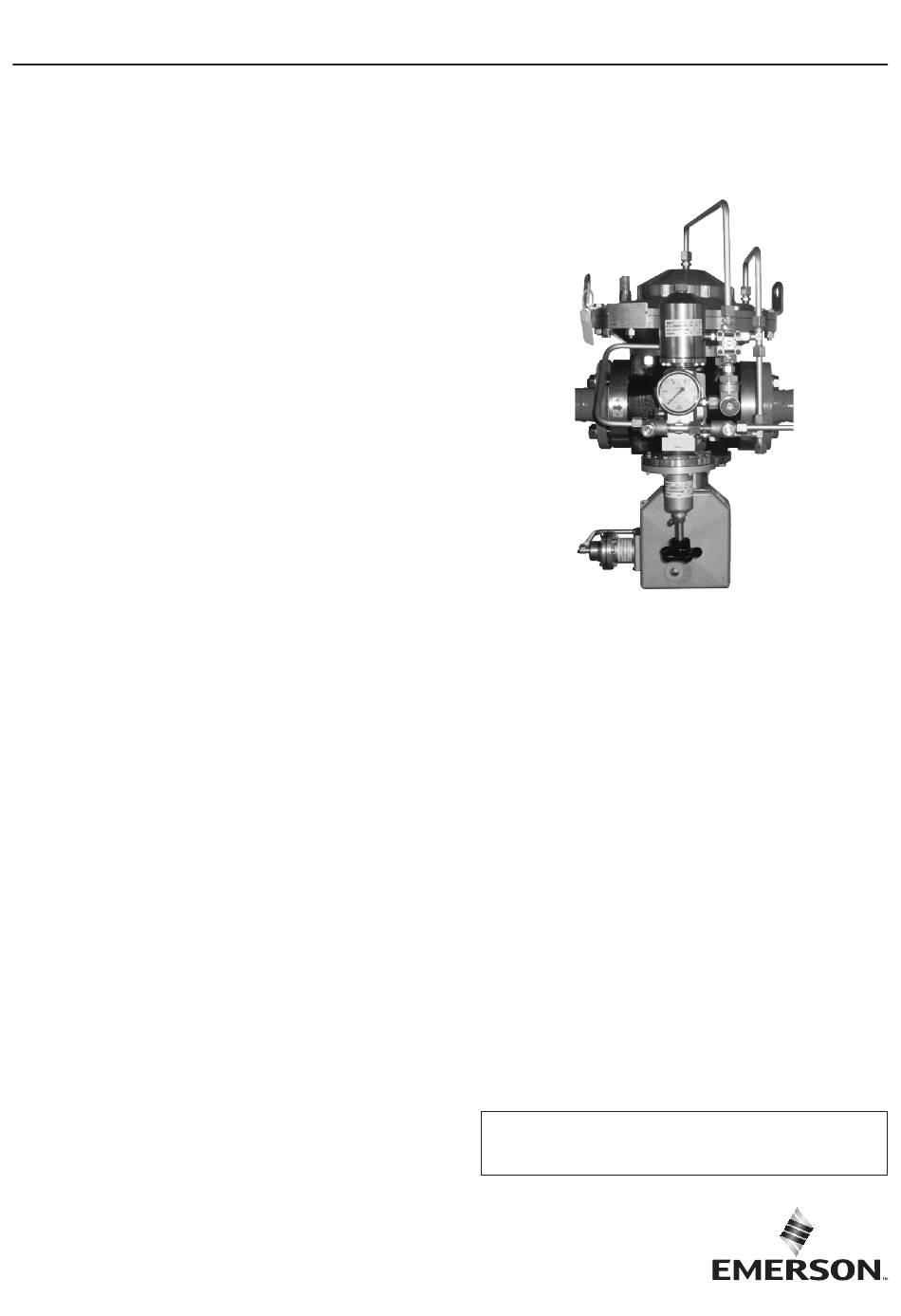

Figure 1. Type CRONOS CB-FR
• Un ensemble comprenant :
- Une prédetente (buse et boîtier manométrique de pilote - BMP)
- Un pilote (buse et boîtier manométrique de pilote - BMP).
- Une soupape de prédétente
- Un manomètre de prédétente
• Un robinet de rejet réglable
• Un robinet d'admission réglable
Options Régulateur
• Transmetteur de course proportionnelle
Ce transmetteur permet de connaître, avec précision, la
position de la vanne et de disposer d'informations fiables
sur l'état de fonctionnement du régulateur.
• Contacteur de proximité
Adapté à une utilisation en zones dangereuses, ce
contacteur de proximité transmet un signal en cas
d'ouverture / fermeture du régulateur ou du moniteur.
• Silencieux Type SRS
Appareil monté en sortie du régulateur permettant de
réduire le bruit de 30 dB(A).
La gamme de régulateurs Type CRONOS-FR est conforme
à la Directive d'Equipements sous Pression
DESP 2014/68-UE et classé en catégorie IV.
