Stihl KMA 130 R Mode D'emploi
  1. Manuels
  2. Marques
  3. Stihl Manuels
  4. Tondeuses
  5. KMA 130 R
  6. Mode d'emploi
Stihl KMA 130 R Mode D'emploi

Stihl KMA 130 R Mode D'emploi

Masquer les pouces Voir aussi pour KMA 130 R:

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel

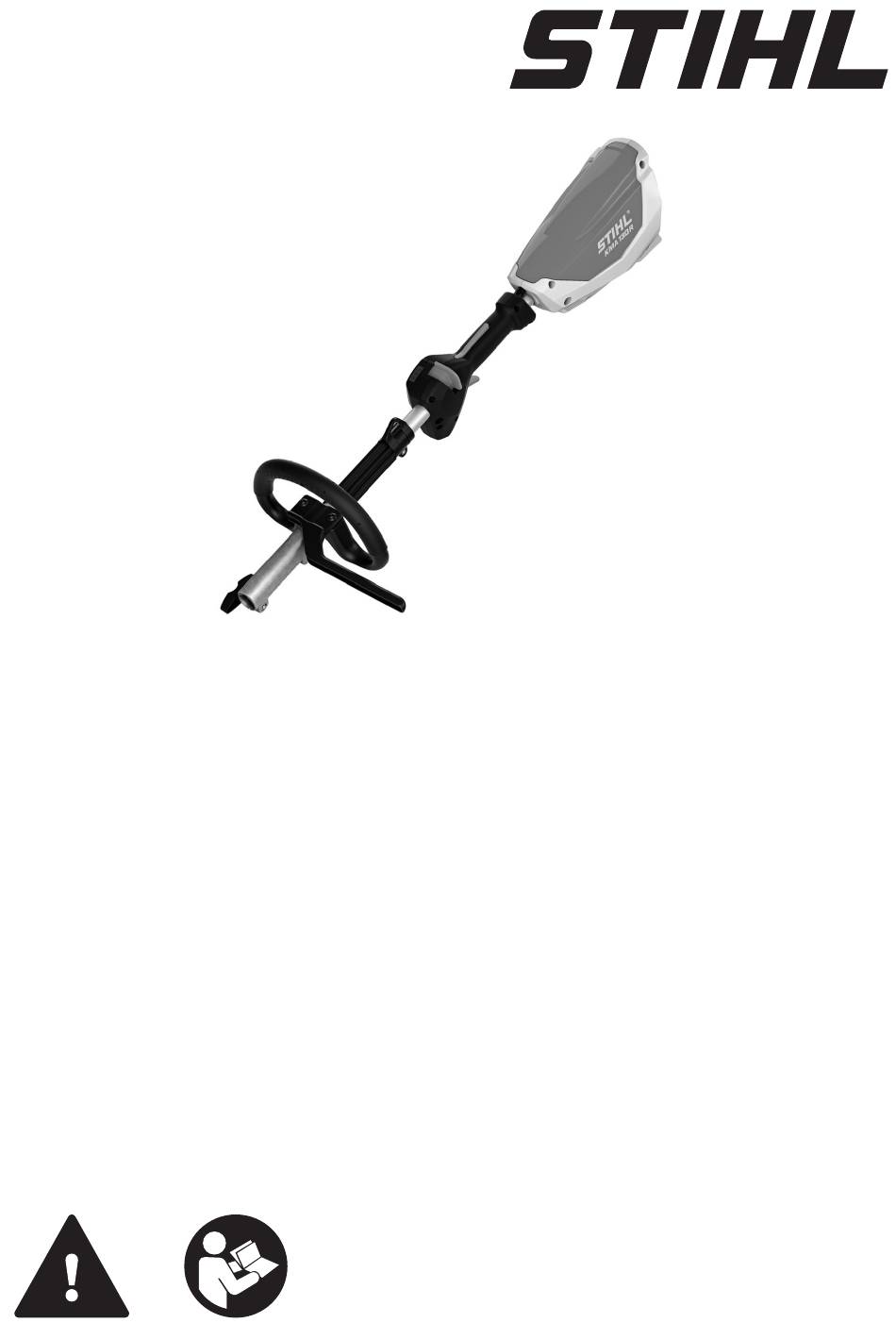

KMA 130 R
