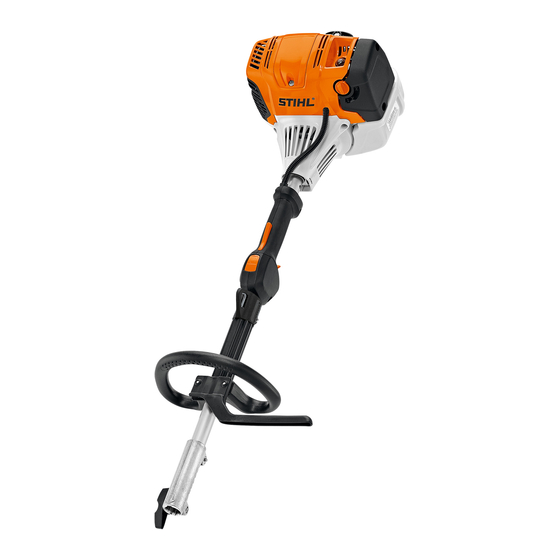

Chauffage de poignées Dr. Nikolas Stihl CombiSystème Le CombiSystème STIHL offre la possibilité de combiner différents moteurs CombiSystème et outils CombiSystème pour composer un disposi‐ tif à moteur complet. Dans la présente Notice d'emploi, l'ensemble – en ordre de marche – d'un...
être infligées à d'autres personnes, de Développement technique même que des dégâts matériels causés. La philosophie de STIHL consiste à poursuivre le Ne prêter ou louer la machine qu'à des person‐ développement continu de toutes ses machines nes familiarisées avec ce modèle et sa manipu‐...
Page 4
– sinon, la machine risquerait d'être endom‐ magée. Monter exclusivement des outils CombiSystème ou accessoires autorisés par STIHL pour cette machine ou des pièces similaires du point de vue technique. Respecter impérativement les instruc‐ tions du chapitre « Outils CombiSystème autori‐...
Page 5
3 Prescriptions de sécurité et techniques de travail français important pour que l'on puisse manier la Après le ravitaillement, le bouchon de réservoir doit être serré le plus ferme‐ machine en toute sécurité. ment possible. – Ajuster le harnais et la poignée (les poignées) suivant la taille de l'utilisateur.
Page 6
Contrôler régulièrement le réglage du ralenti et le Si la machine a été soumise à des sollicitations rectifier si nécessaire. STIHL recommande de sortant du cadre de l'utilisation normale (par ex. s'adresser au revendeur spécialisé STIHL.
Page 7
; Utiliser exclusivement une bougie autorisée par – effort exercé sur les poignées (une prise très STIHL – voir « Caractéristiques techniques » – et ferme gêne l'irrigation sanguine). dans un état impeccable. Si l'on utilise régulièrement la machine pendant Vérifier le câble d'allumage (isolement dans un...
Pour les moteurs CombiSystème munis d'un guidon, cet outil ne convient que sous réserves, pour des questions d'ergonomie Cet outil n'est pas autorisé pour les KM 131 / KM 131 R Cet outil n'est pas autorisé pour les KM 111 R 0458-436-0221-B...
6 Montage du guidon français ► mettre le collier (3) dans la poignée circu‐ ► fixer la poignée circulaire (4) à une dis‐ laire (4) et le poser avec la poignée sur le tance (A) d'env. 20 cm (8 po) de la poignée de tube (5) ;...
Page 10
français 6 Montage du guidon 6.1.1 Enlever les coquilles de serrage ► Insérez la vis papillon dans les deux coquilles jusqu'à ce qu'elle s'arrête - maintenez toutes les pièces ensemble et fixez ► Tenez la coquille de serrage inférieure (1) et la coquille de serrage supérieure (2) ►...
Page 11
6 Montage du guidon français 6.1.3 Montage de la poignée de commande 6.1.4 Fixation du câble de l'accélérateur AVIS Ne pas plier le câble de l'accélérateur ni le poser dans des rayons serrés - le levier de l'accéléra‐ teur doit être facilement déplaçable ! ►...
être tourné STIHL recommande l'utilisation du carburant ► Tournez le tube de poignée de 90° dans le STIHL MotoMix. Ce mélange prêt à l'usage ne sens inverse des aiguilles d'une montre, puis contient ni benzène, ni plomb. Il se distingue par faites-le pivoter vers le bas un indice d'octane élevé...
JASO FB, JASO FC, JASO FD, ISO-L-EGB, formément à la législation et de façon écologi‐ ISO-L-EGC ou ISO-L-EGD. que ! STIHL prescrit l'utilisation de l'huile HP ultra ou Ravitaillement en carburant d'une huile moteur hautes performances de même qualité afin de garantir le respect des nor‐...
Version à guidon En faisant le plein, ne pas renverser du carbu‐ rant et ne pas remplir le réservoir jusqu'au bord. STIHL recommande d'utiliser le système de rem‐ plissage STIHL pour carburant (accessoire optionnel). ► Faire le plein de carburant.
Page 15
10 Mise en route / arrêt du moteur français 10.2.1 Lancement du moteur 3 Bouton d'arrêt – avec les positions pour mar‐ che normale et Stop = arrêt. Pour couper le contact, il faut enfoncer le bouton d'arrêt (…) – voir « Fonctionnement du bouton d'arrêt et de l'allumage ».
français 11 Instructions de service Si le moteur ne démarre pas dans la position de AVIS démarrage à chaud < ► Placer le levier du volet de starter en posi‐ Ne pas sortir le câble sur toute sa longueur – il tion g –...
► Mettre le filtre (3) neuf dans le boîtier de filtre exclusivement les bougies antiparasitées et monter le couvercle de filtre. autorisées par STIHL – voir « Caractéristiques ► Visser et serrer les vis (1). techniques ». 13 Réglage du carburateur Départ usine, le carburateur de la machine est...
français 15 Rangement 14.1 Démontage de la bougie AVERTISSEMENT Si l'écrou de connexion (1) manque ou n'est pas fermement serré, un jaillissement d'étincelles peut se produire. Si l'on travaille dans le voisi‐ nage de matières inflammables ou présentant des risques d'explosion, cela peut déclencher un incendie ou une explosion.
16 Instructions pour la maintenance et l'entretien français 16 Instructions pour la maintenance et l'entretien Ces indications sont valables pour des conditions d'utilisation normales. Pour des conditions plus dif‐ ficiles (ambiance très poussiéreuse etc.) et des journées de travail plus longues, réduire en consé‐ quence les intervalles indiqués.
Remplacement par le revendeur spécialisé Étiquettes de sécurité Remplacement 1)Seulement si la puissance du moteur baisse sensiblement2)STIHL recommande de s'adresser au revendeur spécialisé STIHL 17 Conseils à suivre pour – avaries découlant du fait que le dispositif a été utilisé avec des pièces défectueuses.
19 Caractéristiques techni‐ – Lanceur ques – Bougie 18 Principales pièces 19.1 Moteur 19.1.1 KM 111 R Moteur monocylindrique à quatre temps avec lubrification par le mélange Cylindrée : 31,4 cm Alésage du cylin‐ 40 mm dre : Course du pis‐...
Page 22
: vant ISO 10517, ISO 11201, Jeu aux soupa‐ ISO 22868 Soupape d'ad‐ 0,10 mm KM 111 R : 92 dB(A) ... 99 dB(A) mission : KM 131 : 94 dB(A) ... 100 dB(A) Soupape 0,10 mm KM 131 R : 92 dB(A) ...
Cette machine satisfait aux exigences posées en Les produits STIHL ne doivent pas être jetés à la ce qui concerne les émissions de nuisances à poubelle. Le produit STIHL, la batterie, les l'échappement, à...
23 Déclaration de conformité UKCA autorisés par STIHL pour ce moteur CombiSys‐ EN ISO 12100, EN 55012, EN 61000‑6‑1 (en tème. combinaison avec les outils CombiSystème BF‑KM, BG‑KM, FCB‑KM, RG-KM, FCS‑KM, Conservation des documents techniques : FH‑KM, FS‑KM, HL‑KM, HT‑KM, KB‑KM et ANDREAS STIHL AG &...
Page 25
23 Déclaration de conformité UKCA français 0458-436-0221-B...
Page 26
français 23 Déclaration de conformité UKCA 0458-436-0221-B...
Page 27
23 Déclaration de conformité UKCA français 0458-436-0221-B...
