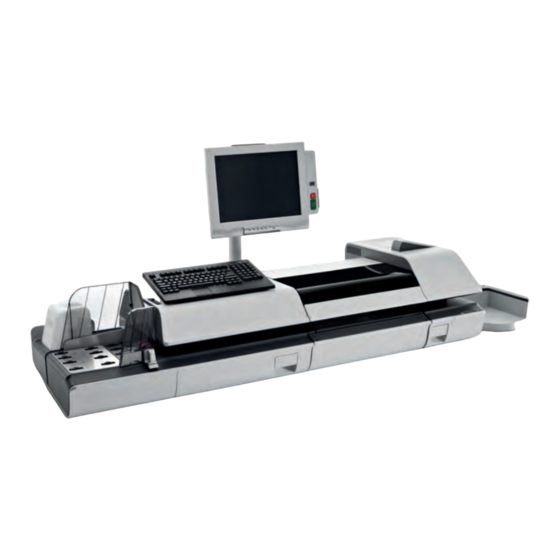

quadient IS-6000 Guide D'installation
Masquer les pouces
Voir aussi pour IS-6000:
- Guide de l'utilisateur (390 pages) ,
- Guide utilisateur (368 pages) ,
- Mode d'emploi (2 pages)
Manuels Connexes pour quadient IS-6000
Sommaire des Matières pour quadient IS-6000
- Page 1 Installationsanleitung Guide d’installation Guida all’installazione Frankiermaschine Machine à affranchir Affrancatrice IS-6000...
- Page 2 Sicherheitsanforderungen Lesen Sie diesen Abschnitt sorgfältig durch, bevor Sie das Gerät anschließen oder verwenden. Stromanschluss Prüfen Sie vor dem Hochfahren des Frankiersystems, dass das System den örtlichen Spannungsanforderungen entspricht. Informationen zu Leistungsspezifikationen finden Sie auf den Typenschildern auf der Rückseite der einzelnen Systemkomponenten. Zusätzlich zum Überprüfen der Leistungsanforderungen wird auch Folgendes empfohlen: •...
- Page 3 Konformität Bürogeräte sind im Allgemeinen 24 Stunden täglich eingeschaltet, daher spielen die Funktionen zur Energieverwaltung eine große Rolle beim Energiesparen und Verringern der Luftverunreinigung. Das Frankiersystem ist ein für den Energy Star® qualifiziertes Frankiersystem, das nach einer Phase der Inaktivität automatisch in den Energie sparenden Sleep-Modus wechselt. Wenn das System längere Zeit im Energiesparmodus verweilt, wird nicht nur Energie gespart, sondern das System kann auch abkühlen und dadurch eine längere Lebensdauer erreichen.
-
Page 4: Allgemeine Spezifikationen
Allgemeine Spezifikationen Basiseinheit • Abmessungen (cm) (Breite x Länge x Höhe): 64 x 22 x 34 • Gewicht: 21 kg • Stromversorgung: 230 V (+/- 10 %) 3 Stifte • Frequenz: 50 Hz • Maximale Eingangsleistung: 294 W • Umgebungstemperatur: + 10 °C bis 40 °C •... - Page 5 Systemanschlüsse Basiseinheit + Zuführung Stromversorgung...
- Page 6 Basiseinheit + Zuführung + dynamisches Wiegemodul Stromversorgung...
- Page 7 Basiseinheit + Ablage Stromversorgung...
- Page 8 Systemanschlüsse Basisanschlüsse Auf der linken Seite Der Ein-/Ausschalter befindet sich rechts auf der Rück- Ein-/Ausschalter seite der Basiseinheit des Frankiersystems. Stromanschluss Zur Anschlussdose Stromanschluss Für Transportbandstapler RJ 45 Zukünftige Verwendung USB Ports Zu jeweiligen USB-Geräten* USB-Geräte: Tastatur, Drucker, LAN-Adapter, Barcode-Lesegerät… Alle USB-Geräte müssen bei ausgeschaltetem System angeschlossen werden.
- Page 9 Auf der rechten Seite USB Ports Zu jeweiligen USB-Geräten* RS232 (COM1/2) Zur Wiegeplattform Zur Zuführung oder zum dynamischen Wiegemodul DVI-Anschluss Zur Anzeige Stromanschluss Zur Zuführung USB-Geräte: Tastatur, Drucker, LAN-Adapter, Barcode-Lesegerät… Alle USB-Geräte müssen bei ausgeschaltetem System angeschlossen werden.
- Page 10 Zuführungsanschlüsse Stromanschluss Zur Basiseinheit oder zum dynamischen Wiegemodul Zur Zuführung oder zum dynamischen Wiegemodul RJ45 Zukünftige Verwendung Anschlüsse für dynamisches Wiegemodul Zur Basis Zur Zuführung Stromanschluss Zur Basis Stromanschluss Zur Basis...
- Page 11 Anschlüsse für antriebsgesteuerten Transportbandstapler Stromanschluss Zur Basis...
-
Page 12: Consignes De Sécurité
Consignes de sécurité Veuillez lire attentivement cette section avant de brancher ou d’utiliser votre matériel. Branchement électrique Avant de mettre votre système d'affranchissement sous tension, vérifiez que son voltage correspond au voltage de votre installation électrique. Pour trouver les spécifications électriques relatives à... -
Page 13: Conformité
Conformité Les équipements de bureau étant généralement sous tension 24 h/24, leurs caractéristiques de consommation électrique sont des facteurs décisifs en matière d'économie d'énergie et de réduction de la pollution de l'air. Votre appareil est un système d'affranchissement certifié Energy Star® qui se met automatiquement en mode veille après un intervalle de temps donné. -
Page 14: Spécifications Générales
Spécifications générales Base • Dimensions (cm) (largeur x longueur x hauteur) : 64 x 22 x 34 • Poids : 21 kg • Alimentation électrique : 230 V (+/- 10 %) 3 broches • Fréquence : 50 Hz • Puissance d'alimentation maximale : 294 W •... -
Page 15: Base + Alimenteur
Connexions système Base + Alimenteur Éteindre... - Page 16 Base + Alimenteur + Module de pesée dynamique Éteindre...
- Page 17 Base + Empileuse Éteindre...
-
Page 18: Connecteurs Système
Connecteurs système Connecteurs base Sur le côté gauche Interrupteur L’interrupteur MARCHE/ARRÊT est situé à l’arrière du MARCHE/ARRÊT côté droit de la base du système d’affranchissement. Connecteur d'alimenta- Pour prise murale tion Connecteur d'alimenta- Pour l’empileuse avec convoyeur tion RJ 45 Utilisation future Ports USB Pour périphériques USB* quelconques... - Page 19 Sur le côté droit Ports USB Pour périphériques USB* quelconques RS232 (COM1/2) Pour le plateau de pesée Pour l’alimenteur ou le module de pesée dynamique Connecteur DVI Pour l'écran Connecteur d'alimenta- Pour l’alimenteur tion Périphériques USB : clavier, imprimante, adaptateur LAN, lecteur de codes-barres, etc. Tous les périphériques USB doivent être branchés alors que le système est hors tension.
-
Page 20: Connecteurs De L'alimenteur
Connecteurs de l’alimenteur Connecteur d'alimenta- Pour la base ou le module de pesée dynamique tion Pour l’alimenteur ou le module de pesée dynamique RJ45 Utilisation future Connecteurs du module de pesée dynamique Pour la base Pour l’alimenteur Connecteur d'alimenta- Pour la base tion... -
Page 21: Connecteurs De L'empileuse Avec Convoyeur
Connecteur d'alimenta- Pour la base tion Connecteurs de l’empileuse avec convoyeur Connecteur d'alimenta- Pour la base tion... -
Page 22: Requisiti Di Sicurezza
Requisiti di sicurezza Leggere attentamente questa sezione prima di collegare o utilizzare l'apparecchiatura. Collegamento all'alimentazione Prima di accendere il sistema di affrancatura, assicurarsi che possa essere utilizzato con la tensione CA locale. Per informazioni sulle specifiche dell'alimentazione, fare riferimento alle etichette presenti sul retro di ciascun componente. Oltre a controllare i requisiti dell'alimentazione, si consiglia quanto segue: •... - Page 23 Conformità Le apparecchiature da ufficio generalmente rimangono accese 24 ore su 24. Pertanto, le funzioni di gestione dell'alimentazione sono importanti per risparmiare energia e ridurre l'inquinamento atmosferico. Questo sistema di affrancatura è conforme allo standard Energy Star® ed entra automaticamente in modalità risparmio energetico "Sleep" dopo un periodo di inattività. L'utilizzo della modalità...
-
Page 24: Specifiche Generali
Specifiche generali Base • Dimensioni (cm) (larghezza x lunghezza x altezza): 64 x 22 x 34 • Peso: 21 kg • Alimentazione: 230 V (+/- 10 %) a 3 punte • Frequenza: 50 Hz • Tensione massima in entrata: 294 W •... - Page 25 Connessioni di sistema Base + Alimentatore Potenza...
- Page 26 Base + Alimentatore + Modulo di pesatura dinamica Potenza...
- Page 27 Base + Impilatore Potenza...
- Page 28 Connettori del sistema Connettori della base Sul lato sinistro L'interruttore ON/OFF si trova sul retro e sul lato destro Interruttore ON/OFF della base dell'affrancatrice. Presa per cavo di ali- Per collegare il sistema alla presa a muro mentazione Presa per cavo di ali- All'impilatore con trasportatore motorizzato mentazione RJ 45...
- Page 29 Sul lato destro Porte USB A qualsiasi dispositivo di memorizzazione USB* RS232 (COM1/2) Alla bilancia All'alimentatore o al modulo di pesatura dinamica Presa DVI Al display Presa per cavo di ali- All'alimentatore mentazione Dispositivi USB: tastiera, stampante, scheda di rete LAN, lettore di codici a barre… Tutti i dispositivi USB devono essere collegati quando l'affrancatrice è...
-
Page 30: Prese Dell'alimentatore
Prese dell'alimentatore Presa per cavo di ali- Alla base o al modulo di pesatura dinamica mentazione All'alimentatore o al modulo di pesatura dinamica RJ45 Per usi futuri Connettori del modulo di pesatura dinamica Alla base All'alimentatore Presa per cavo di ali- Alla base mentazione... - Page 31 Presa per cavo di ali- Alla base mentazione Connettori dell'impilatore con trasportatore motorizzato Presa per cavo di ali- Alla base mentazione...
- Page 33 A0010647/C - 07/09/2020...
- Page 34 A0010647/C - 07/09/2020...
