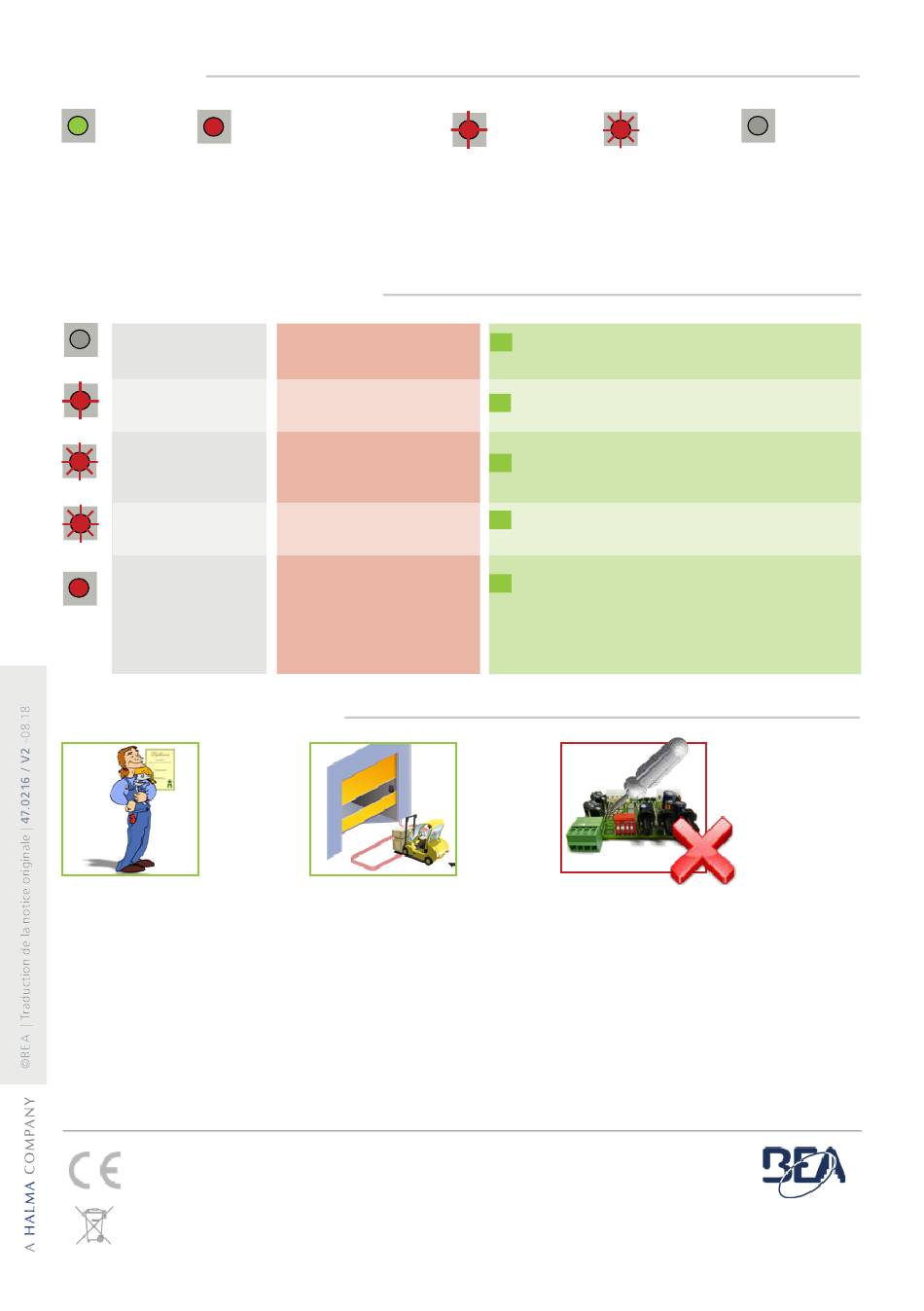

SIGNAUX LED
Alimentation
En fonctionnement normal, la LED rouge reste allumée jusqu'à ce que la boucle ne détecte plus aucun objet métallique.
A la mise sous tension, la LED rouge indique la fréquence d'oscillation de la boucle mesurée par le contrôleur.
Si par exemple la LED clignote 4x, la fréquence se situe entre 40 kHz et 49 kHz.
FONCTIONNEMENTS INCORRECTS
Le contrôleur ne
fonctionne pas.
Le contrôleur ne
fonctionne pas.
Le contrôleur ne
fonctionne pas.
1Hz
Le contrôleur ne
fonctionne pas.
2Hz
La LED de détection
fonctionne
correctement, mais il
n'y a pas de contact.
INSTRUCTIONS DE SECURITÉ
Le montage et la mise
en service du détecteur
doivent être effectués
uniquement par un
spécialiste formé.
Le fabricant du système global est responsable de l'évaluation des risques et de la conformité de l'installation vis à vis des
prescriptions nationales et internationales en matière de sécurité.
Toute autre utilisation de l'appareil en dehors du cadre autorisé ne peut pas être garantie par le fabricant.
Le fabricant ne peut être tenu pour responsable de l'installation incorrecte ou de réglages inappropriés du détecteur.
BEA SA | LIEGE Science Park | ALLÉE DES NOISETIERS 5 - 4031 ANGLEUR [BELGIUM] | T +32 4 361 65 65 | F +32 4 361 28 58 | INFO@BEA.BE | WWW.BEA-SENSORS.COM
Par la présente, BEA déclare que le MATRIX PLUG-IN is est conforme aux exigences essentielles et aux
autres dispositions pertinentes des directives RED 2014/53/EU et RoHS 2 2011/65/UE.
Seulement pour les pays de l'UE: Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements
électriques et électroniques (DEEE).
Etat de détection de la boucle
Fréquence d'oscillation
Fonctionnements incorrects
Le contrôleur n'est pas
alimenté.
La boucle est court-
circuitée.
La fréquence d'oscillation
est trop basse ou la boucle
est ouverte.
La fréquence d'oscillation
est trop haute.
Les sorties sont mal
connectées.
Testez le bon
fonctionnement de
l'installation avant
de quitter les lieux.
La LED
La LED
clignote
clignote
rapidement
1
Vérifiez l'alimentation.
1
Vérifiez le câblage de la boucle.
Ajustez la fréquence (DIP-switch 1 & 2)
1
ou changez le nombre de tours de la boucle.
1
Ajustez la fréquence (DIP-switch 1 & 2)
ou changez le nombre de tours de la boucle.
1
Vérifiez les connexions.
La garantie est nulle
pour toute réparation ou
modification effectuée sur
le produit par du personnel
non autorisé.
La LED est
éteinte
