Jensen PHASE LINEAR Série Guide D'instructions page 57

UV9

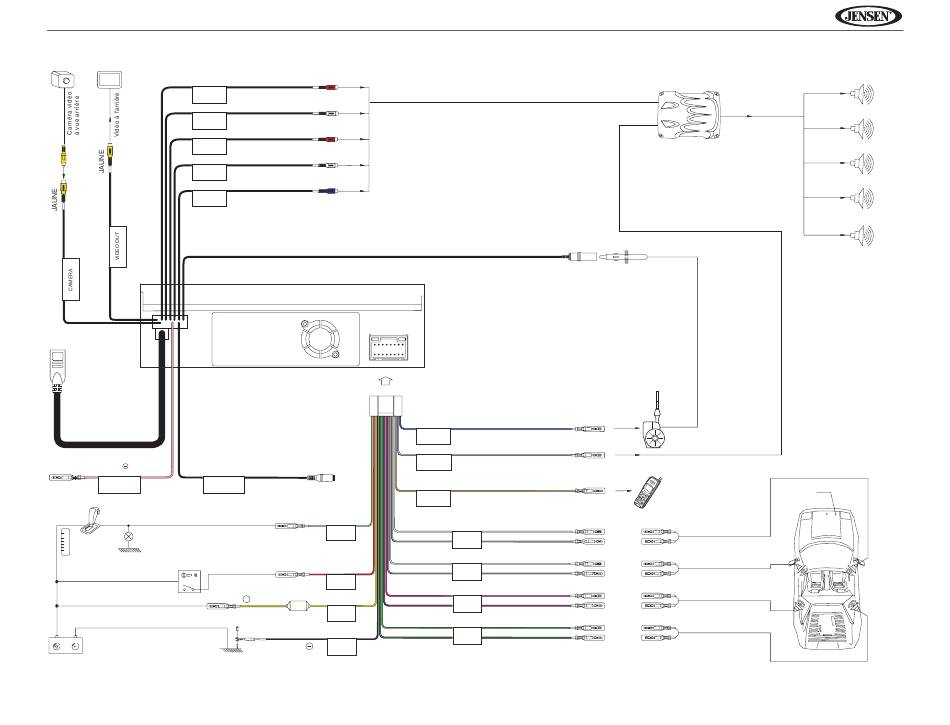

Câblage
SUR-R
SUR- L
FRONT R
FRONT L
SUBWOOFER
NAV101/NAV102
Connecteur
Equipement facultatif
Steering Wheel Control (SWC)
exige PAC SWI-PS Adaptateur
FREIN DE PARKING
d'interface, Vendu séparément
ROSE
PRK SW
SWC
P
R Interrupteur de
N
D boîte à vitesse
2
L
Terre
Commutateur d'allumage
PILE+
Pile
Terre
Harness Cord
BLEU
ANT .CONT
BLEU/BLANC
P .CONT
BRUN
MUTE
VERT/BLANC
BLANC +
REVERSE +
BLANC/NOIR -
GRIS +
ACC
GRIS/NOIR -
ROUGE
ACC
POURPRE +
POURPRE/NOIR -
JAUNE
BATT
FUSIBLE (15A)
VERT +
VERT/NOIR -
NOIR
PILE
GND
Prise d'antenne
Commande d'antenne automatique (branchez
au fil de sortie de commande d'antenne et Antenne
l'alimentation de l'amplificateur d'antenne)
Commande de la puissance amplificateur externe
Téléphone voiture
Mute (laissez ouvert s'il n'est pas branché)
AVANT L+
FRONT L
AVANT L-
AVANT R+
FRONT R
AVANT R-
ARRIÈRE R+
REAR R
ARRIÈRE R-
ARRIÈRE L+
REAR L
ARRIÈRE L-
53
Amplificateur puissance externe
Car
