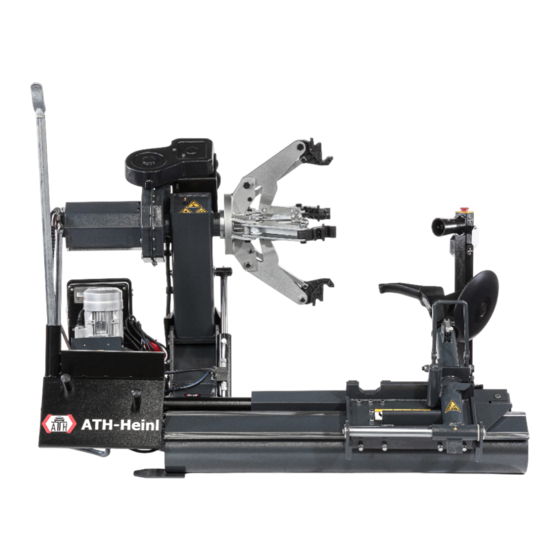

- Page 1 MANUEL D'UTILISATION 7226...
-
Page 2: Table Des Matières
LIVRE DE PIÈCES DE RECHANGE ..................- 42 - 10.0 NOTICES ..........................- 68 - ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 3: Introduction
Le port de vêtements de protection adéquats est obligatoire pour tous les travaux sur l'installation décrite. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 4: Description
24. Coulisseau latéral manuel 25. Vérin de coulisseau latéral hydraulique ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 5: Description Des Dispositifs De Sécurité
Dispositif de blocage mécanique du bras de l'outil ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 6: Utilisation
Le démonte-pneu n'est pas étanche aux projections d'eau ; ne nettoyez donc pas les roues se trouvant sur le démonte-pneu avec un jet d'eau. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 7: Utilisation Du Démonte-Pneu
Sélectionnez la forme de jante appropriée avec les quatre griffes de centrage pour le serrage. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 8: Démontage D'un Pneu
Le démontage du talon a lieu dans le sens contraire des aiguilles d'une montre. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 9: Démontage D'un Pneu Uniquement Avec Le Disque De Détalonnage
être détalonné de la jante. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 10: Montage D'un Pneu
Le montage est simple et soigné. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... - Page 11 Dès que le talon est démonté, le pneu tombe. Veillez à ce qu'il n'y ait ni personne, ni aucun objet dans la zone de danger. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
-
Page 12: Caractéristiques Techniques
55 à 80 dB(A) Poids (net) 532 kg ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 12 -... -
Page 13: Croquis Coté
1570 – 1940 mm 1890 – 2080 mm ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 13 -... -
Page 14: Installation
Température de stockage -10 à +50 °C ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 14 -... -
Page 15: Déballage De La Machine
280 mm RLF0924 - Anneau de serrage en aluminium Ø ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 16: Lieu
Taux d'humidité dans l'air 50% à 40°C – 90% à 20 °C ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 17: Fixation
à un expert en construction pour une expertise. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 18: Raccordement Électrique
Attention : (Un encrassement de l'installation est également possible lors d'un remplissage d'huile) ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 19: Montage
+ 500 mm Béton armé Grille électrosoudée Graviers ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 19 -... -
Page 20: 2.10 Travaux Finaux
être contrôlés régulièrement et être resserrés le cas échéant (remarque dans le manuel). ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 21: Exploitation
Contrôle annuel des machines par une personne mandatée et formée ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 22: Remarques Générales
Les vêtements lâches, cheveux longs ou des bijoux peuvent être happés par les pièces mobiles de la machine. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 23: Maintenance
Exigence minimale pour machines de levage PL : Cheville d'ancrage M12 x 100 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 24: Installation D'air Comprimé
DANS LE CAS OÙ CES POINTS NE SONT PAS REMPLIS, AUCUNE RÉCLAMATION EN GARANTIE N'EST ACCEPTÉE ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 25: Plan De Maintenance Ou D'entretien
Contrôler les soudures et la construction Effectuer les contrôles visuels (conformément au plan de contrôle) ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 26: Dépannage / Affichage Des Défauts Et Solution
échéant VEILLEZ À TOUJOURS UTILISER DES PIÈCES ET ACCESSOIRES D'ORIGINE. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 27: Instructions De Maintenance Et De Service
L'eau est évacuée en ouvrant la soupape (B). ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 27 -... -
Page 28: Élimination
® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 29: Eg-/Eu-Konformitätserklärung / Ec-/Eu-Declaration Of Conformity
BY MODIFICATION AND / OR CHANGES TO THE MACHINE, THE CE EXAMINATION IS EXCLUDED WITHOUT LIMITATION AND A LIABILITY SHALL BE EXCLUDED. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 30: Annexe
ANNEXE Schéma pneumatique Not relevant ! ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 30 -... -
Page 31: Schéma Électrique
Pressostat Microcontact Bouton d'arrêt d'urgence Minuterie Relais ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 31 -... -
Page 32: Schéma Hydraulique
Circuit d'huile de la conduite de refoulement Circuit d'huile du retour ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 33: Carte De Garantie
24 heures à ATH-Heinl) Lieu et date Signature et cachet ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 33 -... -
Page 34: Étendue De La Garantie Produit
(surcharge, mise en place à l'extérieur, modifications techniques) ne sont pas couverts par la garantie. ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 35: Registre De Contrôle
Notez toutes les données ci-dessous Fabricant et type des matériaux de montage utilisés : ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 36: Procès-Verbal D'installation Et De Remise
Nom et cachet commercial de l'exploitant Date et signature de l'exploitant ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... -
Page 37: Plan De Contrôle
État / Fonctions sous charge Plaquette de contrôle délivrée ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 37 -... -
Page 38: Contrôle Visuel (Personne Qualifiée Autorisée)
Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG... - Page 39 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
- Page 40 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
- Page 41 Confirmation de l'exploitant ou de son représentant avec date et signature ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
-
Page 42: 9.0 Livre De Pièces De Rechange
9.0 LIVRE DE PIÈCES DE RECHANGE ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 42 -... - Page 43 External clamp springφ24 ´0116 0060001 Schmiernippel Oil filler point ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 43 -...
- Page 44 0100218 Rad Satz Wheel carrier wheel set ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 44 -...
- Page 45 0020007 Mutter M10 Nut M10 ´0314 0100314 Hubwagen Carrier ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 45 -...
- Page 46 Montagearm / Mounting arm ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 46 -...
- Page 47 ´0436 REM0330 1000436 Entriegelungsgriff Baugruppe Latch bar assembly ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 47 -...
- Page 48 0000261 Innensechskant Zylinderkopfschraube M5x8 Bead Breaker disk Axle of support ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG...
- Page 49 Spannklauenaufnahme / Clamping assembly ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 49 -...
- Page 50 Support for arms ´0626 RRA0375 Spannaufnahme Baugruppe Cuck assembly ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 50 -...
- Page 51 Spannzylinder / Clamping cylinder ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 51 -...
- Page 52 1000738 Komplett Hauptzylinder Satz Complete main cylinder set ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 52 -...
- Page 53 0000014 Sechskantschraube M8X30 Outside six screw M8X30 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 53 -...
- Page 54 0000024 Sechskantschraube M10x35 Outside six screw M10x35 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 54 -...
- Page 55 Nut M16 ´1019 0111004 Beilagscheibe Ø38x16.2x5 Washer Φ38x16.2x5 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 55 -...
- Page 56 YDØ50 Zylinder lang komplett Dichtung Satz complete sealing set ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 56 -...
- Page 57 Hubzylinder / Lifting cylinder ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 57 -...
- Page 58 1001236 Zylinder kurz Baugruppe Short cylinder assembly ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 58 -...
- Page 59 Hydraulikleitungen / Hydraulic lines ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 59 -...
- Page 60 1001338 Ölleitung Ø13x700mm; 90°-90° Oil hose Ø13x700mm; 90°-90° ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 60 -...
- Page 61 0200003 Not-Aus Schalter Abdeckkappe Emergency switch cap ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 61 -...
- Page 62 0200022 Welle ´1445 0200023 Erdungskabel Grounding cable ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 62 -...
- Page 63 RSA0387 ´1511 0210011 Schalter Air break switch ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 63 -...
- Page 64 Hydraulikaggregat / Hydraulic unit ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 64 -...
- Page 65 Abdeckung für Ventilblock Cover for valve block ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 65 -...
- Page 66 RMA0519 ´1704 0100008 Montiereisen PKW Big lever ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 66 -...
- Page 67 Warnhinweise / Warning signs ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 67 -...
-
Page 68: Notices
10.0 NOTICES ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 68 -... - Page 69 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 69 -...
- Page 70 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 70 -...
- Page 71 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 71 -...
- Page 72 ® Droit d'auteur ATH-Heinl GmbH & CO.KG, 2019, Tous droits réservés / Sous réserve d'erreurs et de modifications techniques / version : 2019-03 Fabricant du produit ATH-Heinl GmbH & CO.KG - 72 -...
