Activation/désactivation de pages
Remplacement d'une page
Création de pages personnalisées
¼ Remarque:
Vous pouvez uniquement modifier les données des pages per-
sonnalisées.

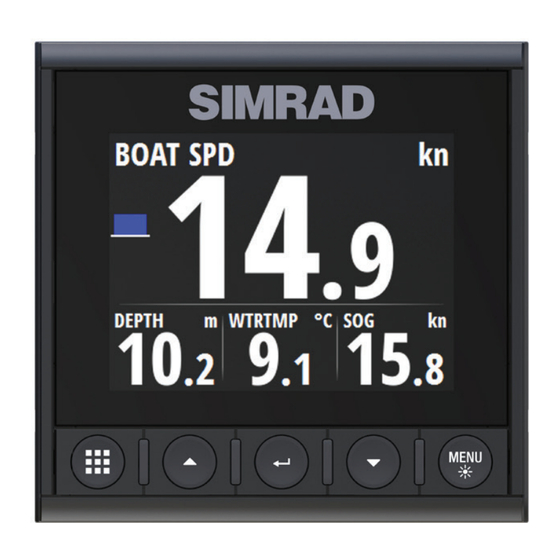

Écran IS42
Guide rapide
1
2
Touche Pages
Si aucun menu n'est actif:
• Appuyez sur la touche pour parcourir les pages de données activés
• Maintenez la touche enfoncée pour afficher une liste des pages activées
1
à partir de l'endroit où vous pouvez sélectionner directement la page à
afficher
Fonctionnement des menus et boîtes de dialogue : appuyez sur la touche
pour revenir au niveau de menu précédent ou pour fermer une boîte de
dialogue.
Touches fléchées
Appuyez sur la touche pour vous déplacer vers le haut et vers le bas dans les
2
menus et boîtes de dialogue.
Appuyez sur la touche pour régler une valeur.
Touche Entrer
Appuyez sur la touche pour sélectionner une option de menu et accéder au
3
niveau de menu suivant.
Appuyez sur la touche pour activer ou désactiver une option de menu/boîte
de dialogue.
Touche de rétroéclairage/MENU
Appuyez une fois sur la touche pour afficher le menu de page.
4
Appuyez deux fois sur la touche pour afficher le menu Paramètres.
Maintenez la touche enfoncée pour afficher la boîte de dialogue de
configuration d'affichage.
3
2
4
*988-11207-001*
FR
