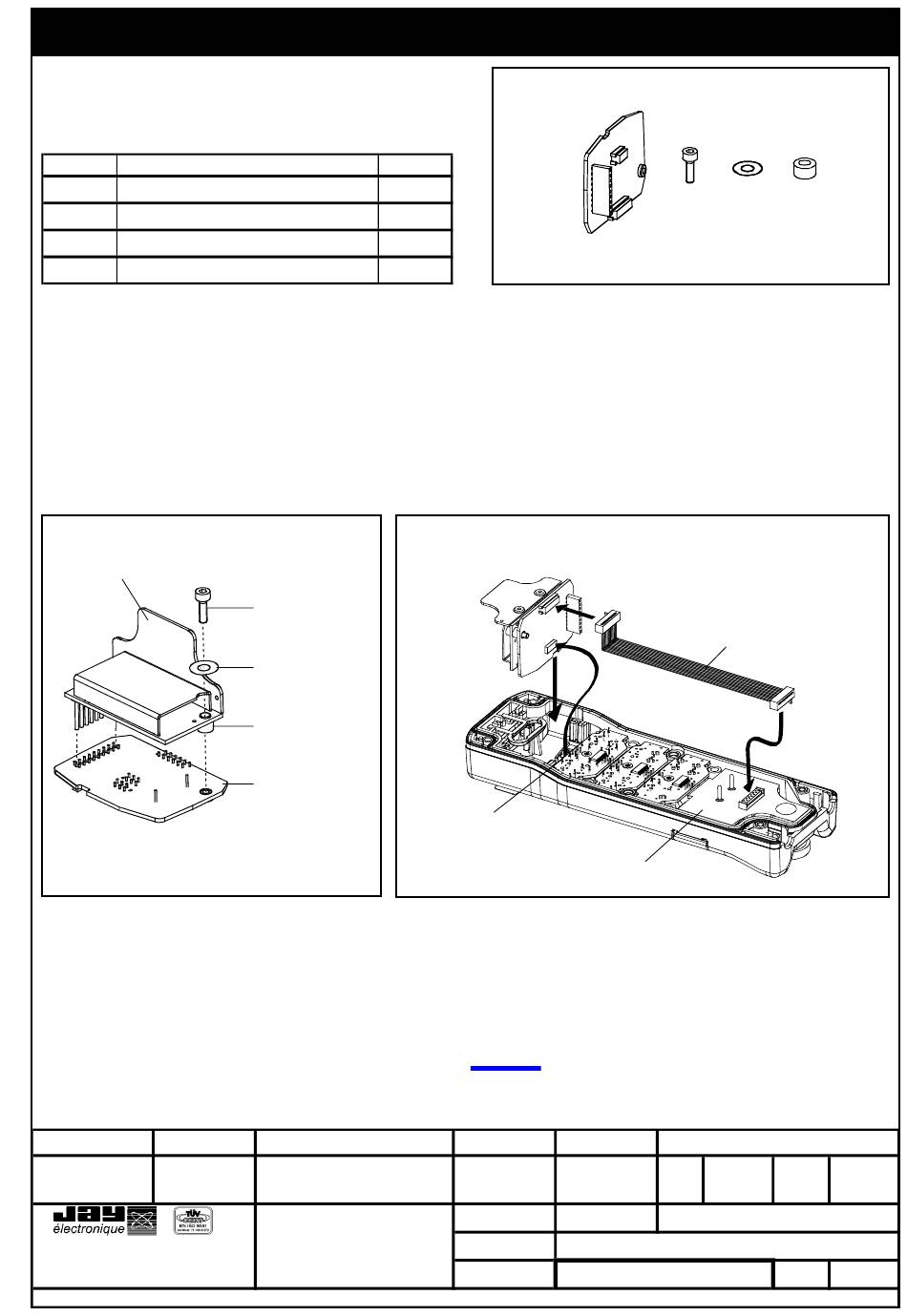

Jay Electronique UD Série Mode D'emploi page 55

Changement de la carte mère UDE sans option démarrage par IR
Kit carte mère UDE sans option IR :
Références : .......................................................................... PR0207 0
Outils nécessaires : .... Tournevis Torx n°10ou à lame plate 5mm,
clé 6 pans mâle 2,5mm.
Nomenclature :
Repères Désignation
A Carte mère émetteur UDE non IR
B Vis 6 pans creux
Rondelle pression
C
Entretoise
D
Démontage :
1- Déconnecter le pack accumulateur.
2- Ouvrir le boîtier de l'émetteur UDE avec un tournevis Torx n°10 ou à la lame plate et retirer les mousses de protection.
3- Déconnecter la limande 12 points reliant la carte mère à la carte IHM.
4- Saisir l'ensemble carte mère+module radio et doucement le déloger des supports élastiques.
5- Déconnecter la limande reliant la carte mère à la dernière carte bouton.
6- Dévisser la vis 6 pans creux à l'aide d'une clé 6 pans mâle de 2,5mm.
7- Séparer les deux éléments : module radio et carte mère.
module
radio
Remontage :
1- Connecter la carte mère changée au module radio.
2- Mettre en place l'entretoise entre la carte mère et le module radio (fig.2).
3- Mettre en place la rondelle et visser la vis 6 pans creux (fig.2).
4- Reconnecter la limande de la dernière carte bouton à la carte mère.
5- Replacer l'ensemble carte mère/module radio dans les supports élastiques du couvercle.
6- Reconnecter la limande de liaison carte mère à la carte IHM.
7- Mettre en place les mousses de protection (voir document SN260075) et refermer le boîtier.
8- Reconnecter le pack accumulateur.
Indice N° de modif:
02 T 727
BP5 - 176, rue Lavoisier
MONTBONNOT - St MARTIN - 38334 St ISMIER CEDEX
Tél: 04.76.41.44.00
Fax: 04.76.41.44.44
Ce document est notre propriété, sans notre autorisation formelle, il ne doit pas être reproduit, copié ou communiqué à des tiers.
Quantité
1
1
1
1
vis 6 pans creux
rondelle
entretoise
carte mère
limande de la dernière
Fig.2
Modification
MAJ UDE version C001
entretoise ajoutée au kit PR0207 *
suppression bande de scotch
Changement de la carte
mère (non IR)
UDE
PR0207 0
carte bouton
Nom Date
E.DECHAME 29.06.04
Format: A4
SN260160-02-FR.P65
Nom du fichier:
SN260160.02
REF DOC:
B C
A
limande 12 points
liaison carte mére /
carte IHM
carte IHM
Approuvé par:
Tech: Market:
Page:
D
Fig.1
Fig.3
