4 Appuyez sur la touche de fonction Erreurs, puis sélectionnez le type de
Les erreurs FlexRay se produisant rarement, il peut être utile de configurer l'oscilloscope pour
REMARQUE
appuyer sur la touche [Mode/Coupling] (Mode/Couplage), puis sur la touche de fonction
Mode pour faire passer le mode de déclenchement de Auto à Normal. Cela empêche
l'oscilloscope de se déclencher automatiquement lorsqu'il attend qu'une erreur se produise.
Vous devrez éventuellement ajuster le retard de déclenchement pour afficher une erreur
particulière en présence de plusieurs erreurs.
Déclenchement sur des événements FlexRay
1 Appuyez sur [Trigger] (Déclench).
2 Dans le menu Décl, appuyez sur la touche de fonction Déclench.. Tournez
3 Appuyez sur la touche de fonction Déclench., puis tournez le bouton Entrée pour

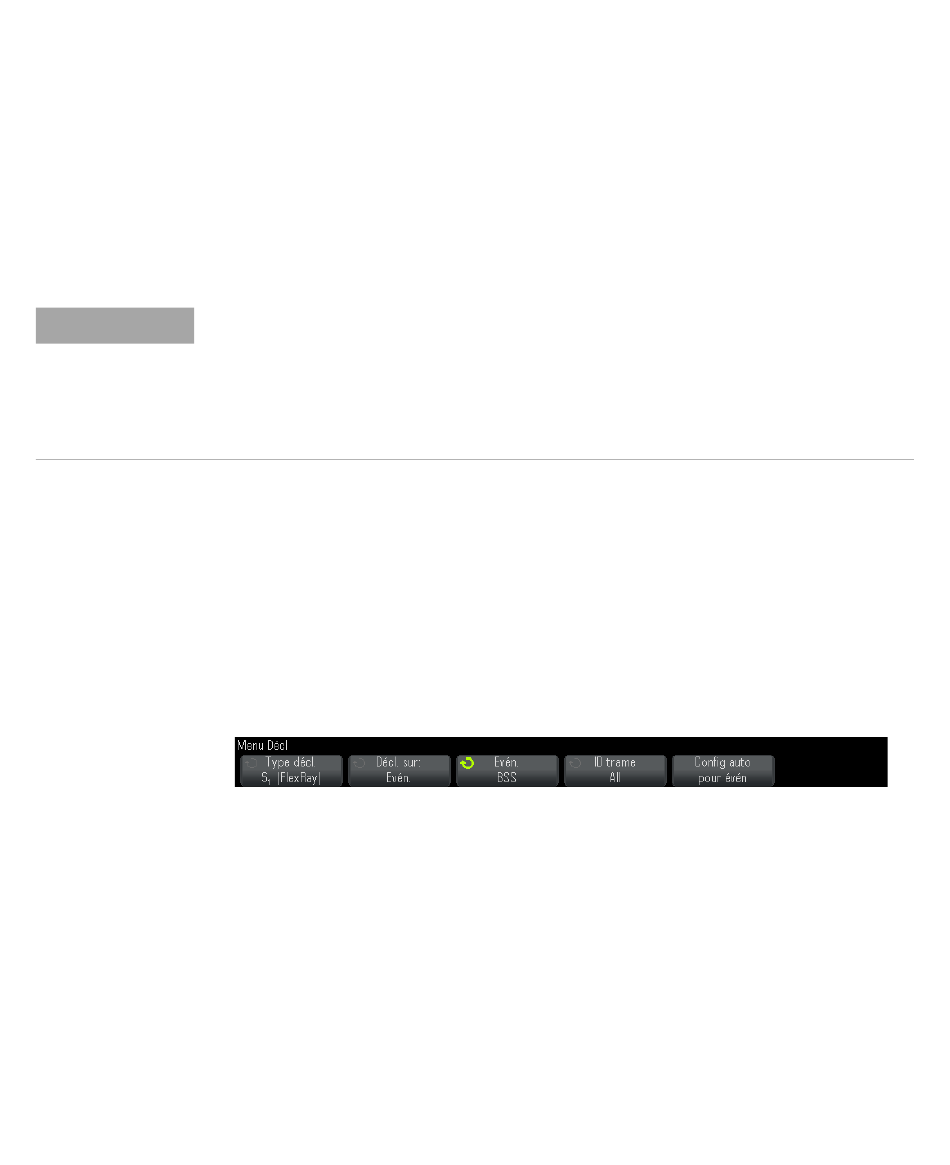

4 Appuyez sur la touche de fonction Événement, puis sélectionnez le type
5 Appuyez sur Config auto pour événement.
Oscilloscopes Keysight InfiniiVision série 3000 X Guide d'utilisation
déclenchement :
•
Tt erreurs
•
Erreur CRC en-tête — Erreur de contrôle de redondance cyclique dans
l'en-tête.
•
Erreur CRC trame — Erreur de contrôle de redondance cyclique dans la trame.
ensuite le bouton Entrée pour sélectionner le bus série (Série 1 ou Série 2) sur
lequel les signaux FlexRay sont décodés.
sélectionner Événement.
d'événement :
•
Réveil
•
TSS — Séquence début transmission.
•
BSS — Séquence début octet.
•
FES/DTS — Fin trame ou Séquence dynamique de fin.
Décodage série et déclenchement FlexRay
24
