VII. Montage de l'extrudeur
A.

Assemblage de l'extrudeur

Les différentes étapes qui vont suivre vont vous permettre d'assembler l'extrudeur de la OrdBot. Munissez‐
vous des différents éléments suivants :

1x Corps de l'extrudeur

1x Wade Big Gear (roue dentée)

1x Wade Small Gear (pignon)

1x Extruder Idler

1x Vis d'entraînement du fil

1x Moteur NEMA 17

3x Roulements 608

2x Ressorts
Etape préalable : Bien nettoyer le Body Extruder Wade au niveau des perçages, du logement des roulements
à billes 608 et de l'emplacement de la buse chauffante. Contre‐percer avec un forêt de Ø 3,5 mm le trou
Notice de montage OrdBot Hadron
central où le filament passe.
Faire passer l'axe M8x30 mm dans un roulement 608 et insérer
l'ensemble dans l'Extruder Idler.
Enfoncer le roulement à l'aide d'un maillet avec précaution si nécessaire
ou avec une pince.

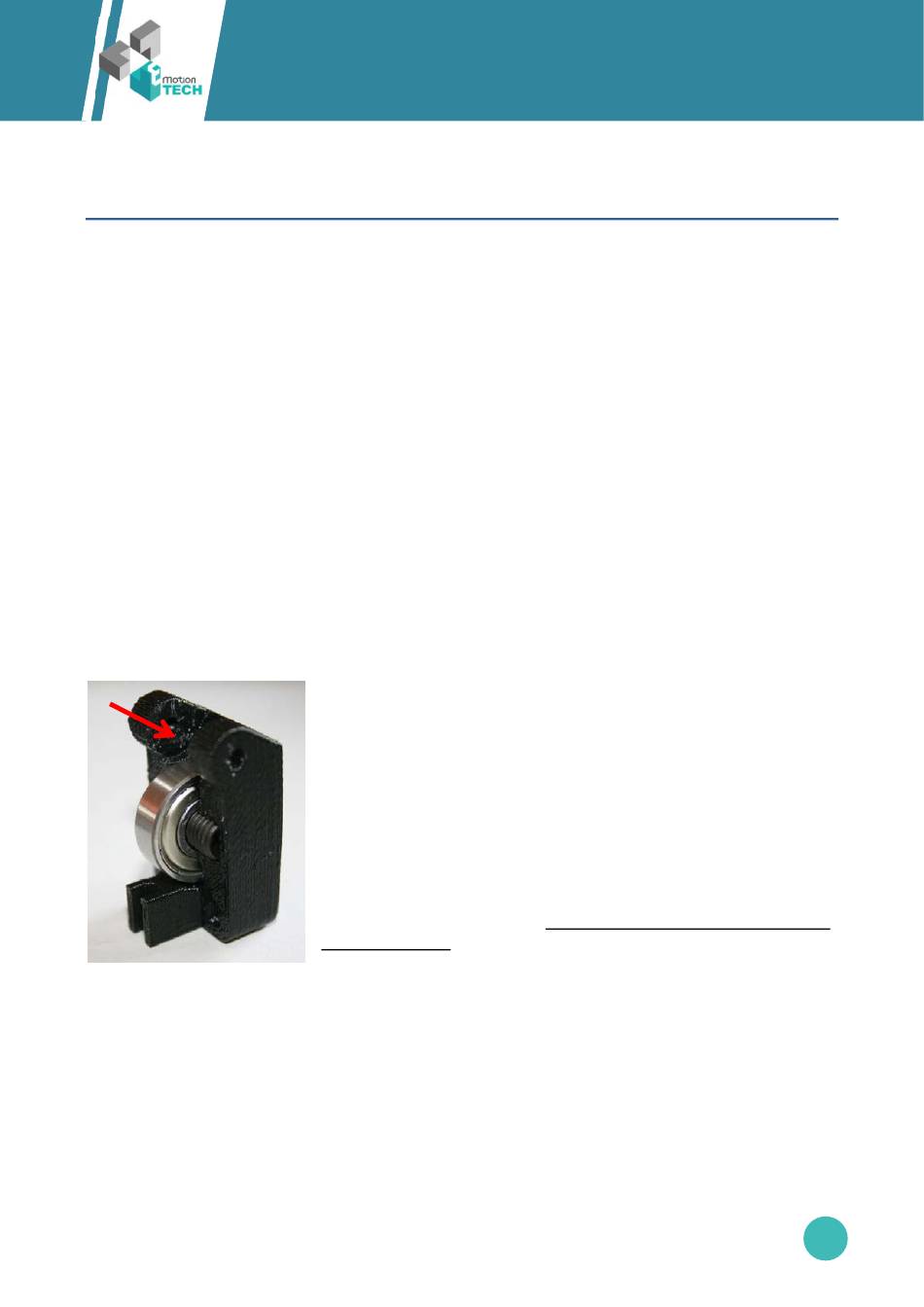

Assembler celui‐ci avec le corps de l'extruder à l'aide d'une vis M3x25
mm et d'un écrou M inséré dans l'empreinte dédiée (voir flèche rouge).
En profiter pour insérer les vis M4x16 dans le corps de l'extruder avec la
tige qui dépasse vers le bas. Il sera plus difficile d'insérer ses deux
éléments plus tard.

1x Vis sans tête M8x20

2x Vis M3x60

1x Vis M3x25

3x Vis M3x14

1x Vis sans tête M3x4

1x Ecrou M8 Nylstop

4x Ecrou M3

3x Rondelle Ø8 mm

2x Rondelles Ø4 mm

3x Rondelle Ø3 mm
