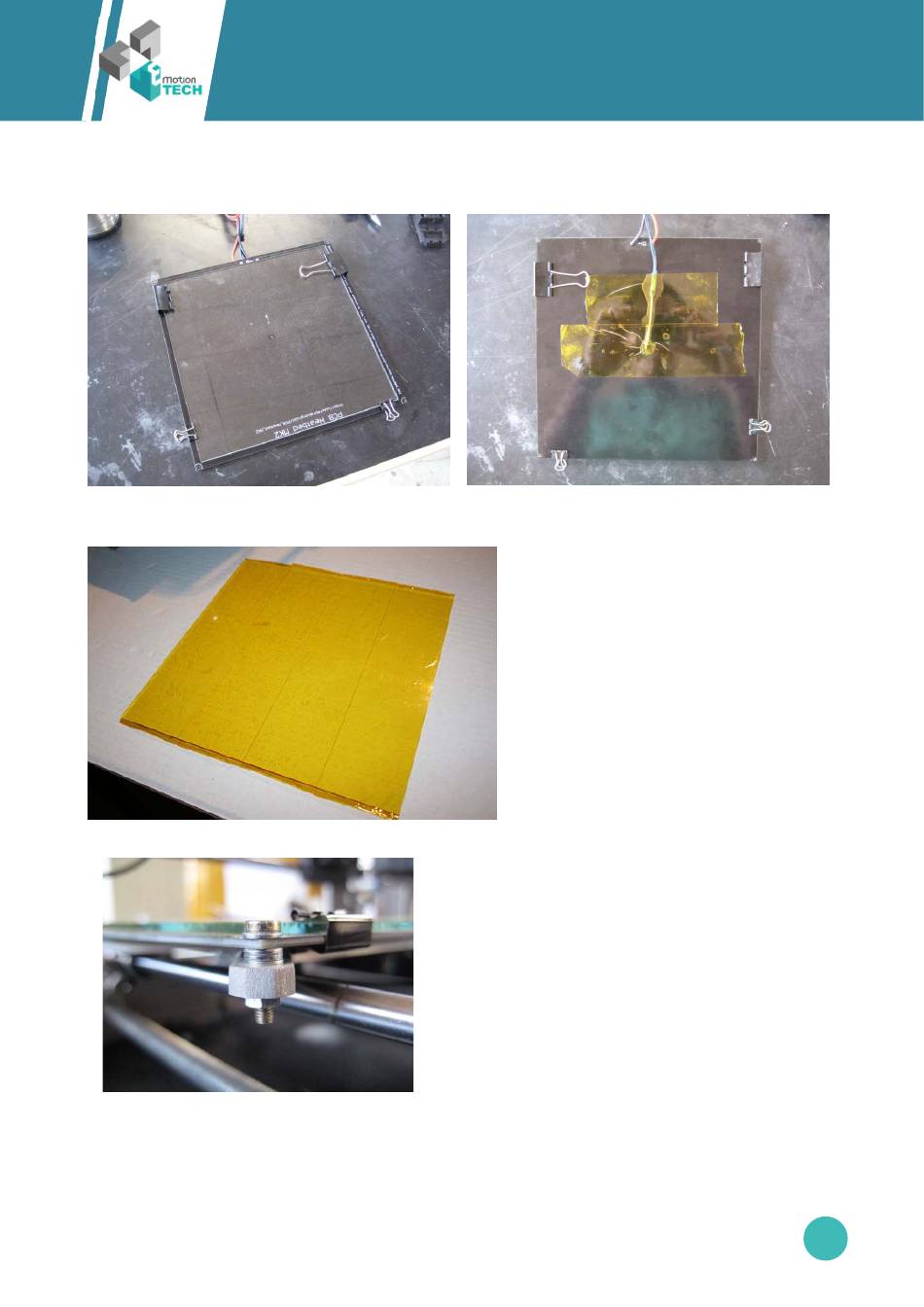

Placer la tête de la thermistance préparée dans le trou central et vérifier que celle‐ci touche bien la plaque
en verre. La mesure de température du plateau chauffant est faite à cet endroit. Plaquer le câble et le fixer
à l'aide de Polyimide.
Face supérieure du plateau chauffant
Notice de montage OrdBot Hadron
Face inférieure du plateau chauffant
Recouvrir la plaque en verre de Polyimide
pour améliorer l'adhérence lors des futures
impressions.
Attention à bien évacuer les bulles d'air pour
garder une bonne planéité. L'astuce est de
découper une bande à la largeur de la plaque
en verre, puis de coller le centre de la bande
et enfin plaquer celle‐ci vers l'extérieur en
chassant les bulles d'air.
Fixer le plateau chauffant sur le chariot Y en
intercalant trois rondelles Ø3 mm entre les deux à
chaque coin.
Placer une rondelle Ø3 mm sur le dessus du PCB et
maintenir l'ensemble avec une vis de fixation M3x20.
Faire la même chose aux quatre coins.
Ajouter des rondelles si le plateau chauffant touche le
chariot de l'axe Y (de couleur bleue/rouge).
39
