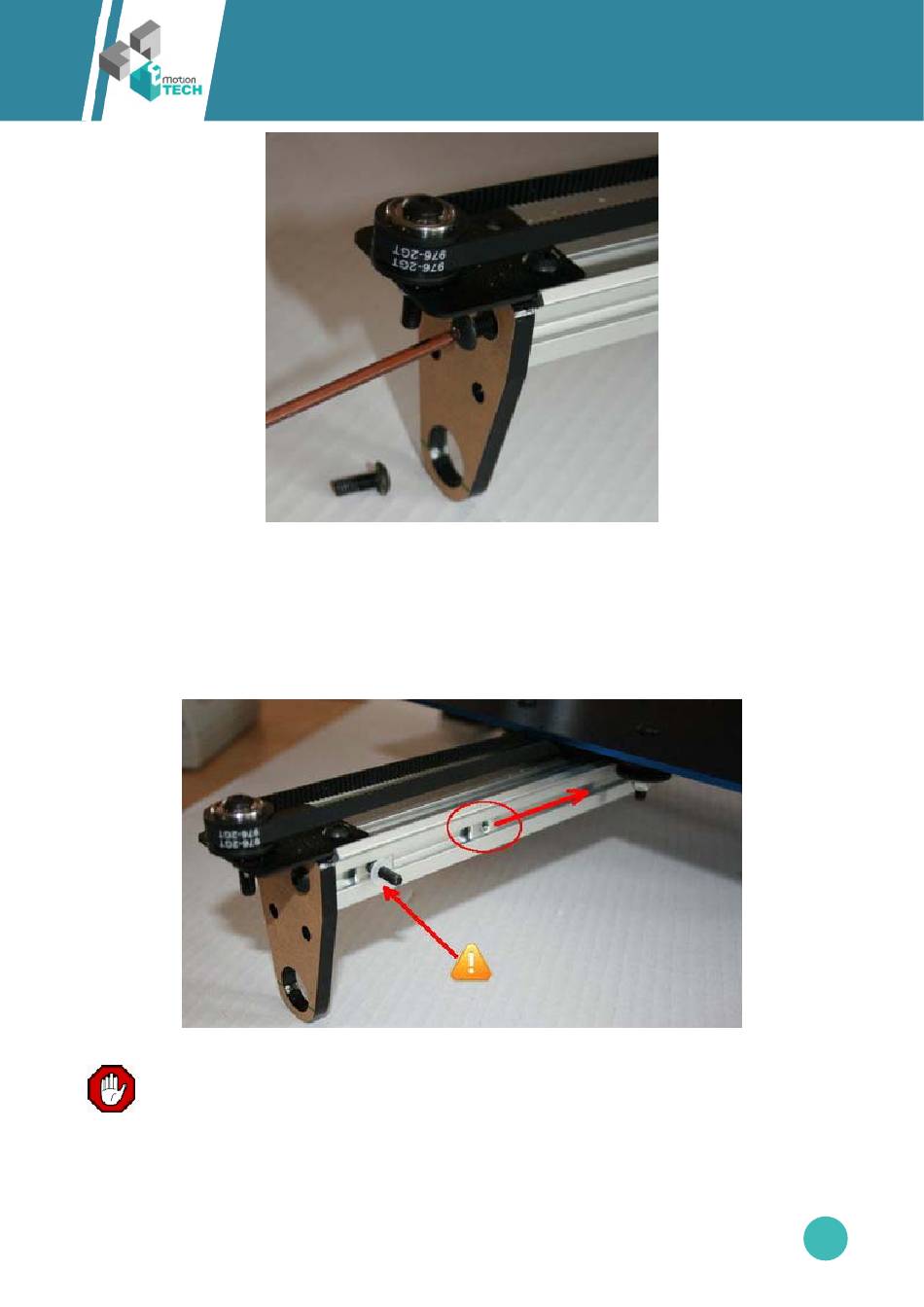

Glissez les deux pattes à l'intérieur (poussez en une plus loin... nous l'utiliserons plus tard pour
l'axe Y minimum).
Refixez le pied au bout de l'axe Y.
Placez une tigette filetée et une rondelle End Stop.
Comme sur l'image ci‐dessus, il est important:
1) de placer les deux pattes (plaquettes) de fixation.
2) D'utiliser une rondelle plastique
Placez le endstop comme pour l'axe X (voir image ci‐dessous) avec un angle de dégagement. En
vérifiant que l'axe du roulement active bien le switch... et ce, sans entrave.
Notice de montage OrdBot Hadron
29
