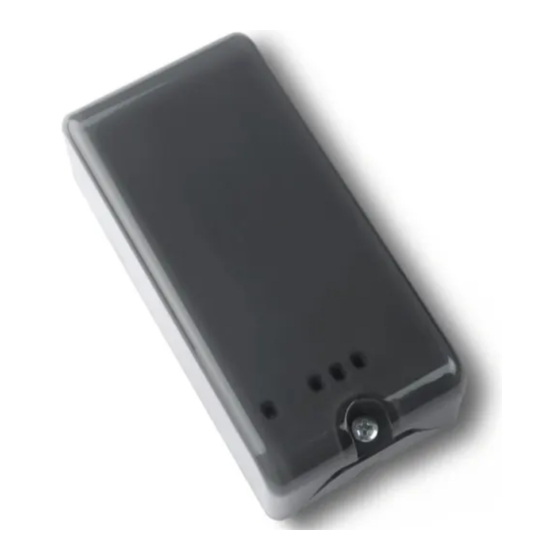

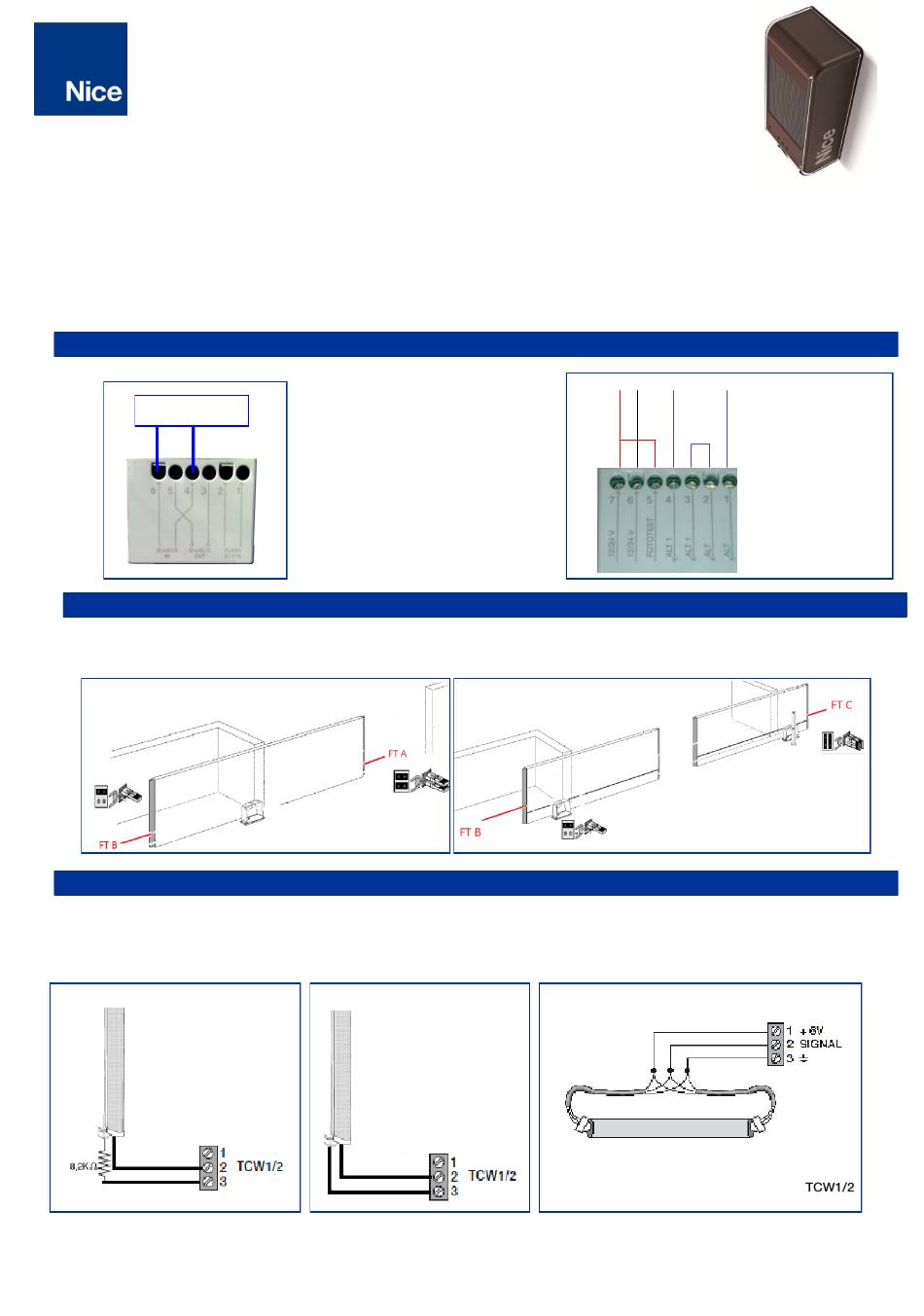

RadioBand TCW1/ TCW2
Compatibles avec les palpeurs mécaniques, resistifs et optiques, ils ont les mêmes caractéristiques
fonctionnelles et techniques, ils ne different que par leur alimentation. Le TCW2 qui est alimenté par panneau
photovoltaique est destiné à une utilisation doméstique ( 15 cycles / jour).
Il est impératif de les associer à une interface IBW (pour les opérateurs fonctionnant avec une logique bus) ou
IRW ( pour les logiques classiques).
BRANCHEMENT DE L'INTERFACE IBW
BLUE BUS
CONFIGURATION DU TCW 1 / TCW2
- Configurer les cavaliers J se trouvant sur la face arrière du TCW en fonction de la position des palpeurs sur le portail.
CONNEXION DU PROFIL PALPEUR AU BORNIER DU TCW1 / TCW2
Pour les profils mécaniques, il est impératif de brancher une résistance de 8.2 Kohm en série avec le palpeur.
Palpeur mécanique
Notice simplifiée
Palpeur résisitif
BRANCHEMENT DE L'INTERFACE IRW
1 2
3
4
Palpeur photo-optique
1 : 24 Vac
2 : 0 Vac
3 : comun
4 : Alt
