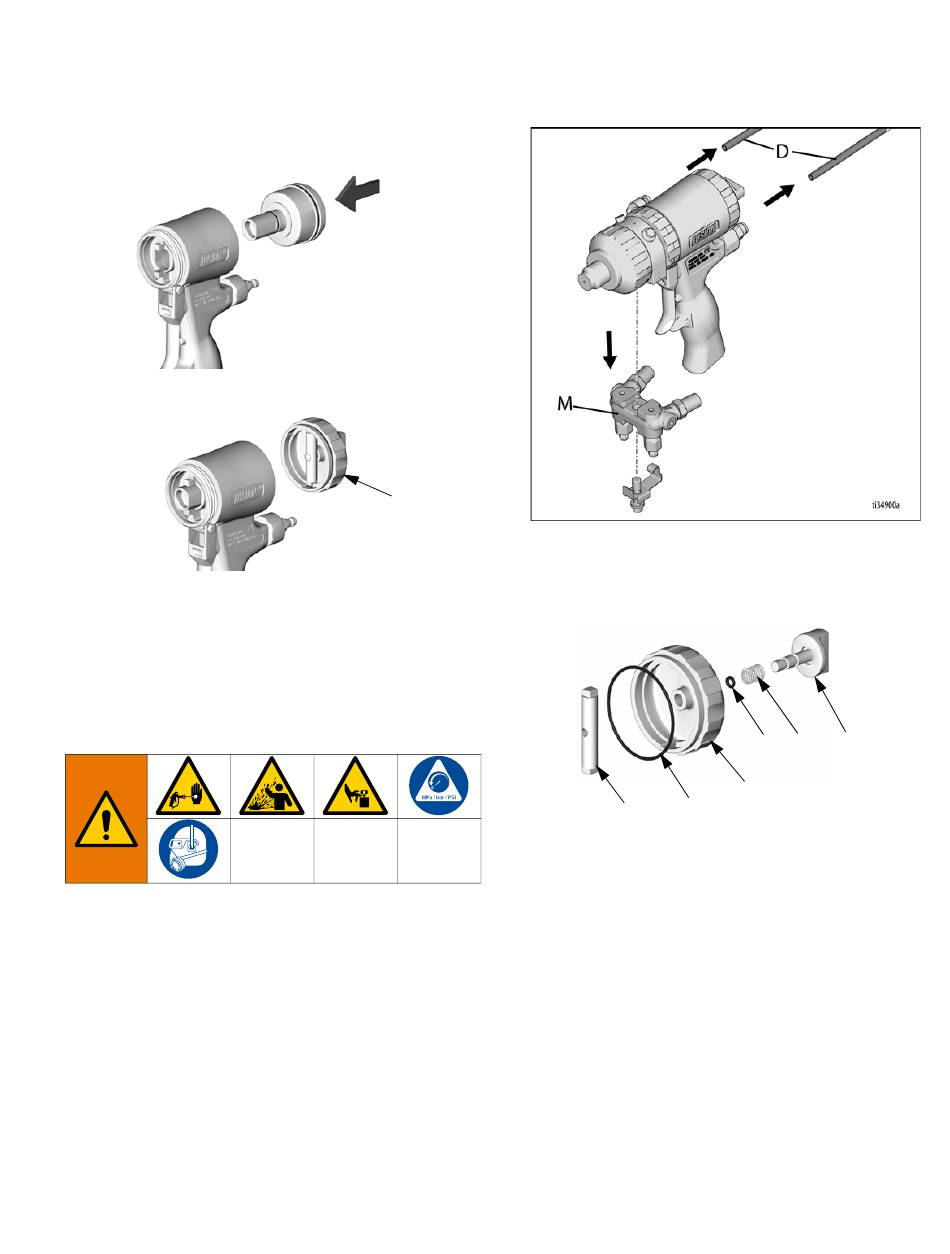

6. Lubrifiez généreusement les joints toriques du
piston. Remontez le piston. La tige est clavetée
pour bien la monter. Pousser fortement pour mettre
le piston en place.
7. Replacer le couvercle du cylindre (5).
8. Remonter l'extrémité avant du pistolet à fusion,
page 48.
9. Fixez le collecteur de fluide. Branchez l'air.
Remettez le pistolet en service.
Verrou de sûreté du piston
1. Exécutez la Procédure de décompression, page 12.
3A6467D Fonctionnement, réparation, pièces
2. Débrancher le flexible d'air (D) et démonter le
collecteur de produit (M).
TI2432A
5
3. Dévisser le couvercle du cylindre (5). Dévissez la
TI2430A
butée du piston (28) du verrou de sûreté (4) en la
tenant avec une clé. Examiner le ressort (30) et les
joint toriques (14, 24).
4. Lubrifiez généreusement les joints toriques et
replacez-les. Nettoyer le filetage avec du solvant ou
de l'alcool. Enduire le filetage de la butée (28) d'un
produit d'étanchéité moyenne force ou d'un produit
équivalent et remonter le tout.
5. Fixez le collecteur de fluide. Branchez l'air.
Remettez le pistolet en service.
24 30
5
28 14
Maintenance
4
TI2433A
