Manuel d'utilisation du PicoScope 6000A/B/C/D
3.4
Connexions
Connecteurs d'oscilloscope standard
Les oscilloscopes PicoScope 6000 sont équipés de connecteurs d'entrée et de sortie
BNC standard. Les entrées des voies ont une impédance sélectionnable de 50 Ω ou
1 MΩ. En mode haute impédance, elles sont compatibles avec toutes les sondes
d'oscilloscope standard, y compris les types atténués 10:1. Pour vous assurer
d'obtenir la bande passante de valeur nominale appropriée à partir de l'oscilloscope,
nous vous recommandons d'utiliser les sondes haute fréquence compensées fournies
avec celui-ci.
En mode 50 Ω, vous pouvez connecter un signal provenant d'une source 50 Ω a l'aide
d'un cable BNC 50 Ω, sans avoir recours a un terminateur externe. Cela cree une
connexion dont l'impédance est spécialement adaptée pour minimiser les réflexions,
les pertes et la distorsion.
ATTENTION
La plage de tension d'entrée est réduite à 5,5 V RMS en cas d'utilisation du
mode d'entree 50 Ω.

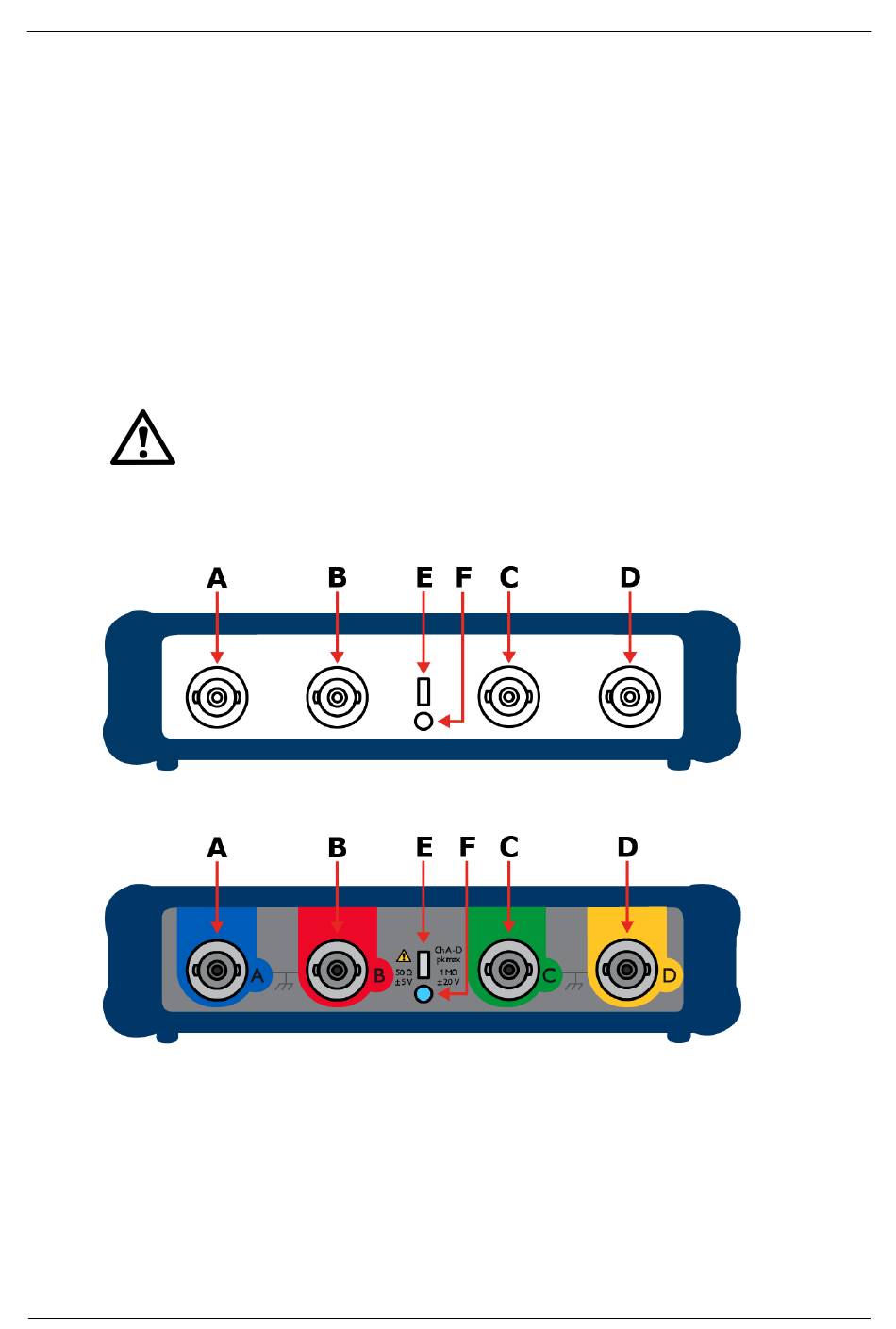

Schémas des connecteurs
Panneau avant : modèles A et B
Panneau avant : modèles C et D
A. Voie d'entrée A
B. Voie d'entrée B
C. Voie d'entrée C
D. Voie d'entrée D
E.
Sortie de compensation de la sonde
F.
LED indiquant que l'oscilloscope échantillonne des données
Copyright © 2012-2013 Pico Technology Ltd. Tous droits réservés.
11
ps6000abcd.fr r2
